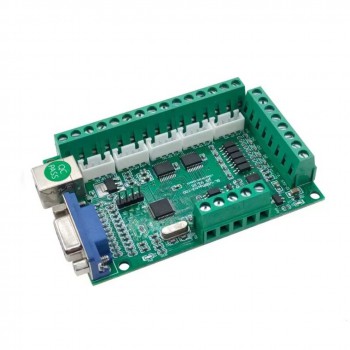

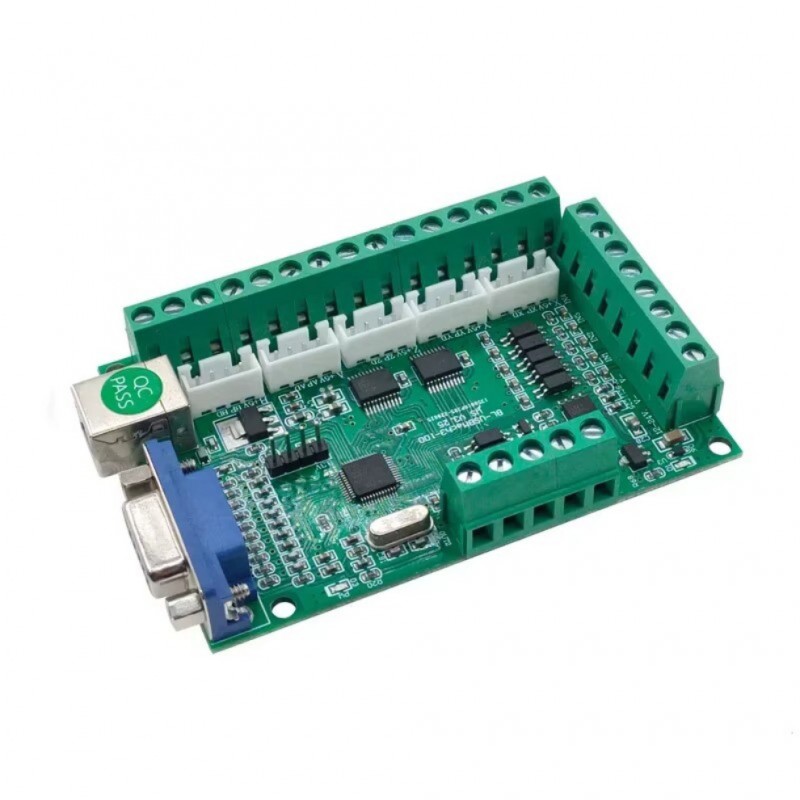

Carte d'interface CNC OSP001583 compatible avec le contrôleur de mouvement MACH3 100 kHz 5 axes

Carte d'interface CNC OSP001583 compatible avec le contrôleur de mouvement MACH3 100 kHz 5 axes

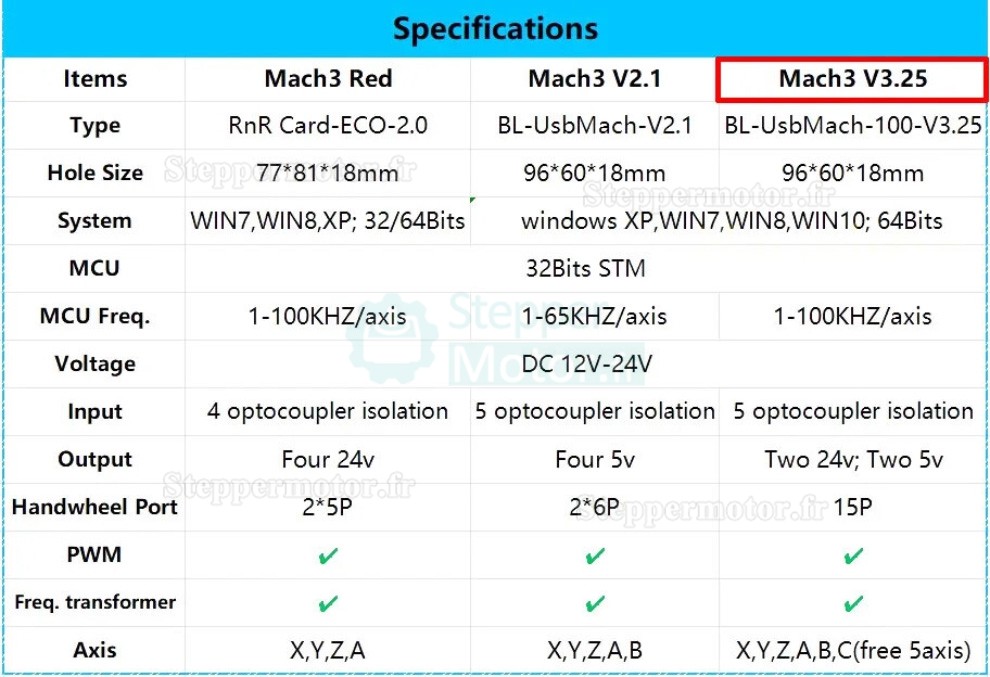

Description :

1. Compatible avec le logiciel MACH3.
2. Prend en charge les systèmes Windows XP, WIN7, WIN8 et WIN10, y compris les tablettes et les systèmes 64 bits.
3. Entrée de tension externe large plage : 12–24V, avec protection contre l’inversion de polarité.
4. Tous les signaux d’entrée sont isolés optiquement. Les entrées peuvent être utilisées pour les fonctions d’arrêt d’urgence, de palpage outil, de fin de course et de retour à l’origine, contribuant à améliorer la sécurité de l’interface avec l’ordinateur.
5. Sortie de tension analogique 0–10V isolée optiquement, pour le contrôle d’un variateur compatible avec l’entrée analogique 0–10V afin de réguler la vitesse de la broche.
6. Sortie PWM isolée optiquement (niveau 5V) disponible pour le contrôle de la vitesse de broche via un contrôleur de type PWM.
7. Dispose de quatre ports de sortie (niveau 5V) pouvant être connectés à des modules relais à photocoupleur pour piloter le refroidissement par eau, le brouillard, ou dispositifs similaires.
8. Compatible avec les pilotes de moteurs pas à pas utilisant une entrée à anode commune ou cathode commune, de niveau 5V, et avec entrée à photocoupleur.

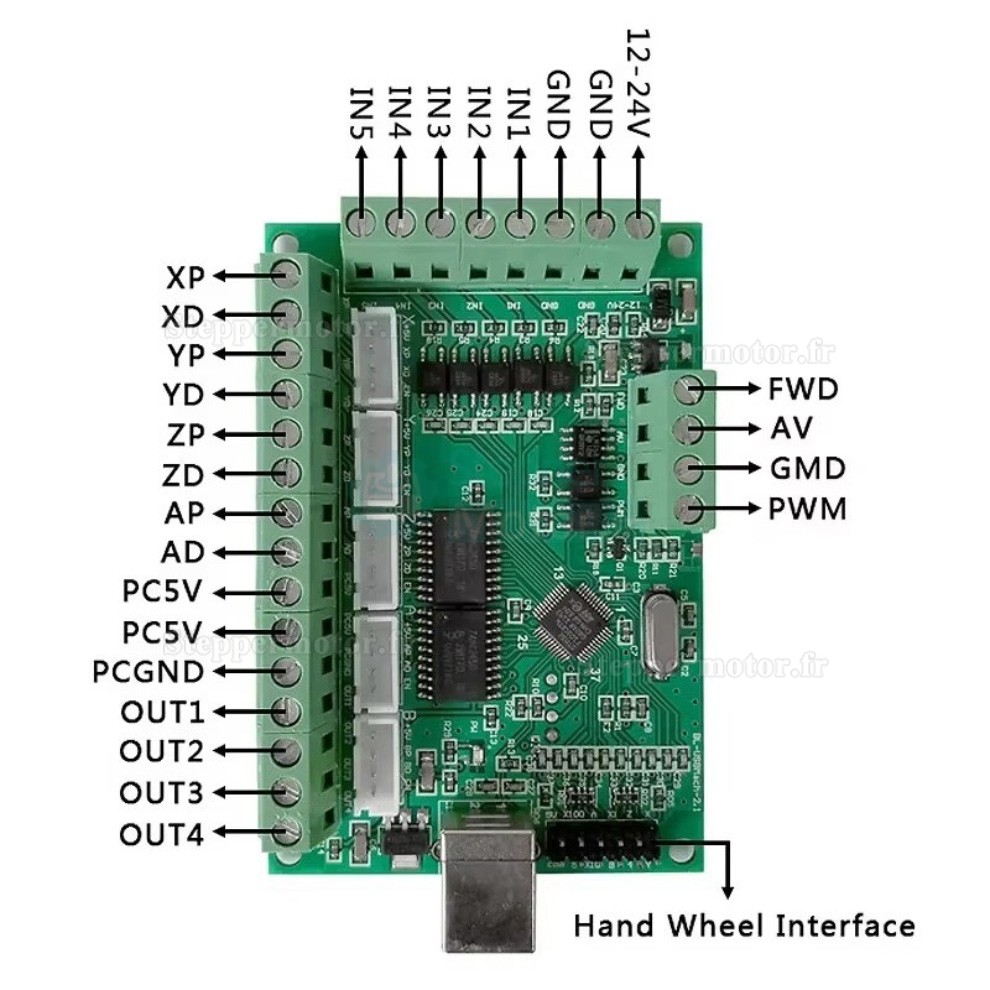

9. Comprend un connecteur d’interface 5 axes (HX2.54) pour connexion avec des pilotes de moteurs pas à pas.

Configuration du variateur :

• Régler le variateur en mode de démarrage via bornes externes.
• Régler le mode de contrôle de fréquence sur l’entrée analogique (0–10V).

Test rapide du variateur :

1. Le variateur peut être testé sans être connecté à la carte d’interface dans un premier temps.

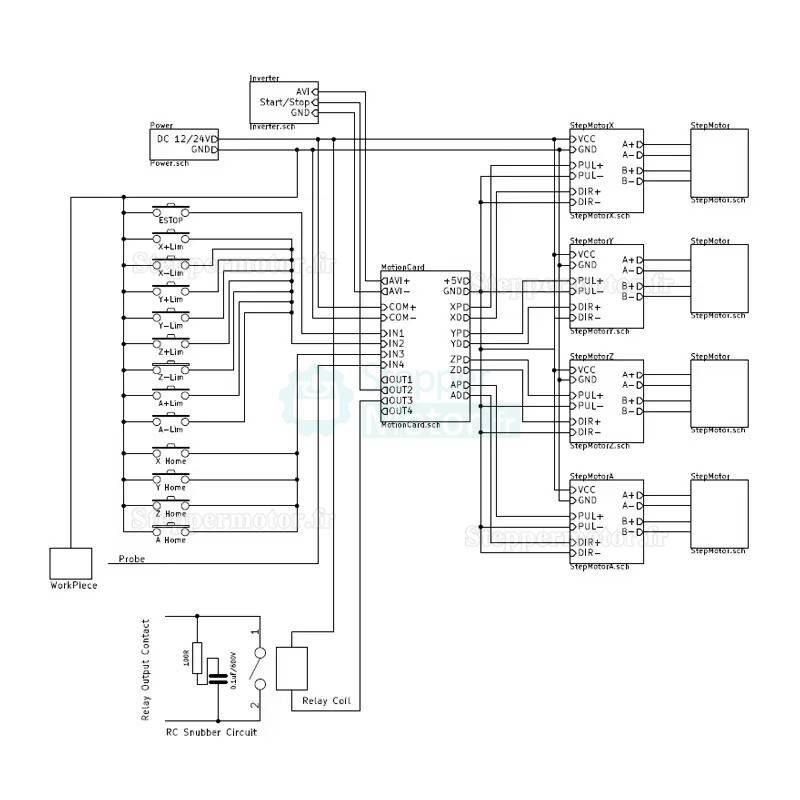

2. Court-circuiter les bornes FWD et COM, ainsi que les bornes 10V et VI du variateur. Connecter la broche. (Alternativement, connecter un potentiomètre aux bornes 10V, VI et GND comme indiqué sur le schéma.)
3. Mettre sous tension. Si le variateur fonctionne et que la broche tourne normalement, les réglages sont généralement corrects. Lors de l’utilisation d’un potentiomètre, la vitesse peut être ajustée.

Contenu de l’emballage :

• 1 x Carte d’interface 5 axes Mach3 V3.25
• 1 x Câble USB haute performance

Remarques :

1. Veuillez respecter la polarité de l’alimentation et le sens de connexion des pilotes.
2. Ne pas connecter ou déconnecter les moteurs ou les pilotes lorsque l’alimentation est activée.
3. Déconnecter tous les moteurs avant de régler le courant du pilote.
