Réducteurs à engrenage conique à angle droit Nema 34 rapport 2:1/3:1/5:1 pour moteur pas à pas NEMA 34/servomoteur 80mm

Réducteurs à engrenage conique à angle droit Nema 34 rapport 2:1/3:1/5:1 pour moteur pas à pas NEMA 34/servomoteur 80mm

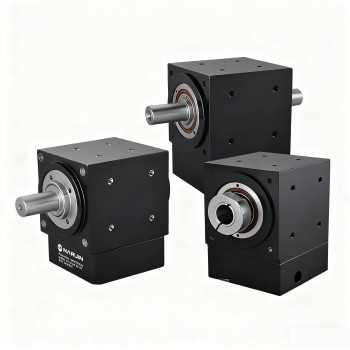

Models:

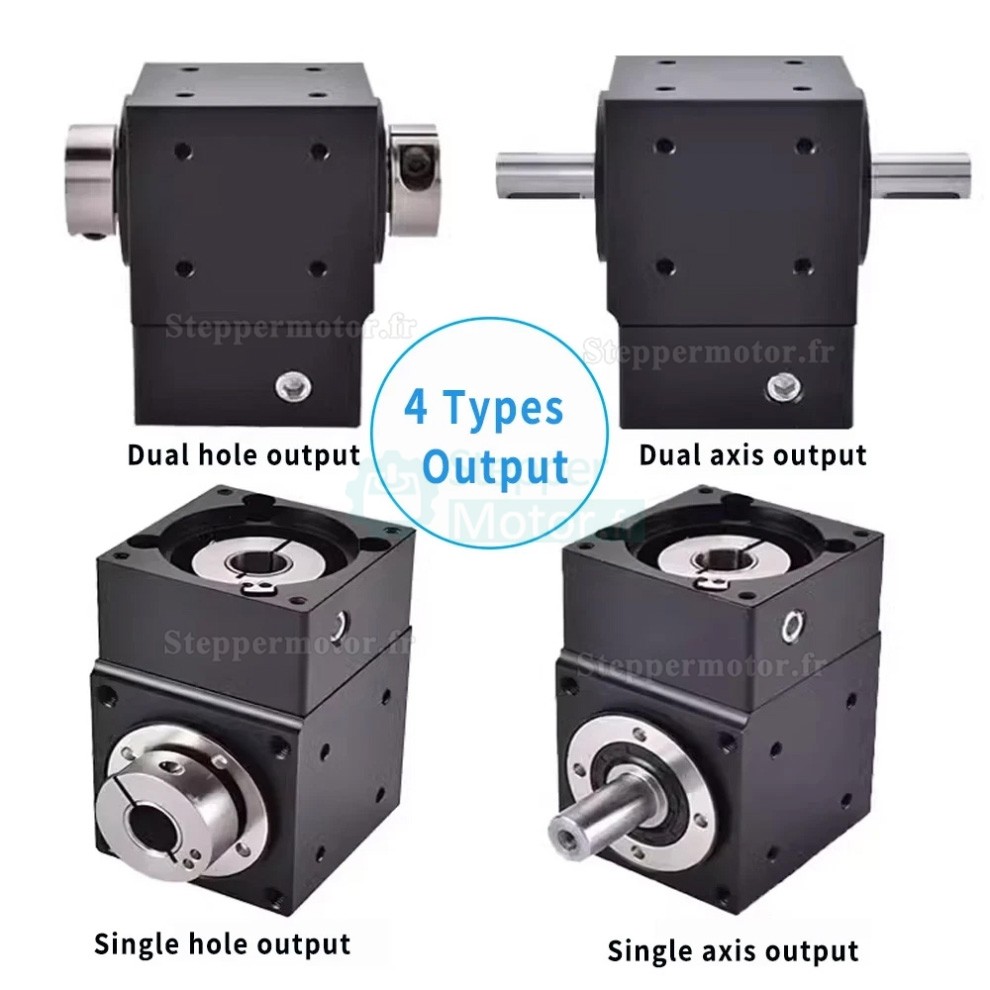

• Modèles disponibles :
• Sortie à arbre simple

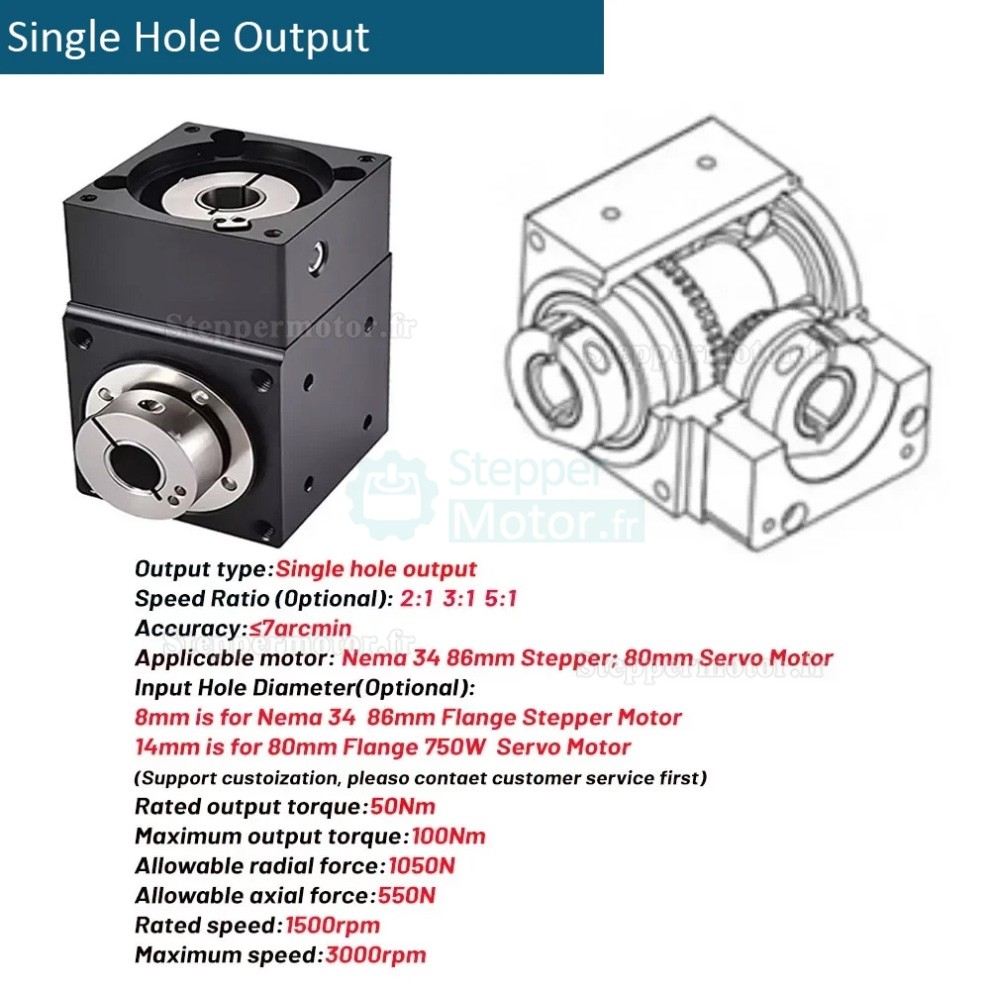

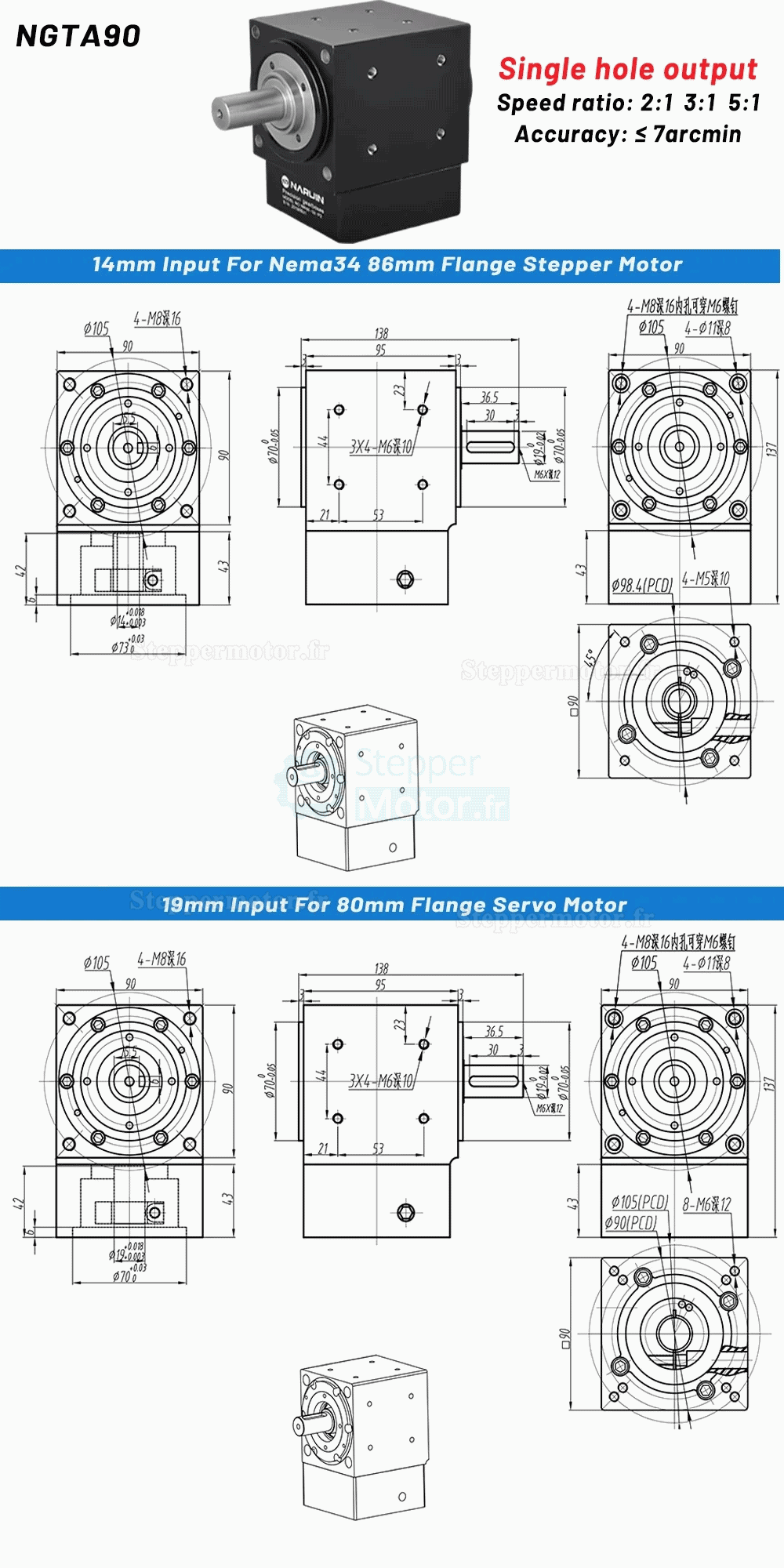

• Sortie à trou simple

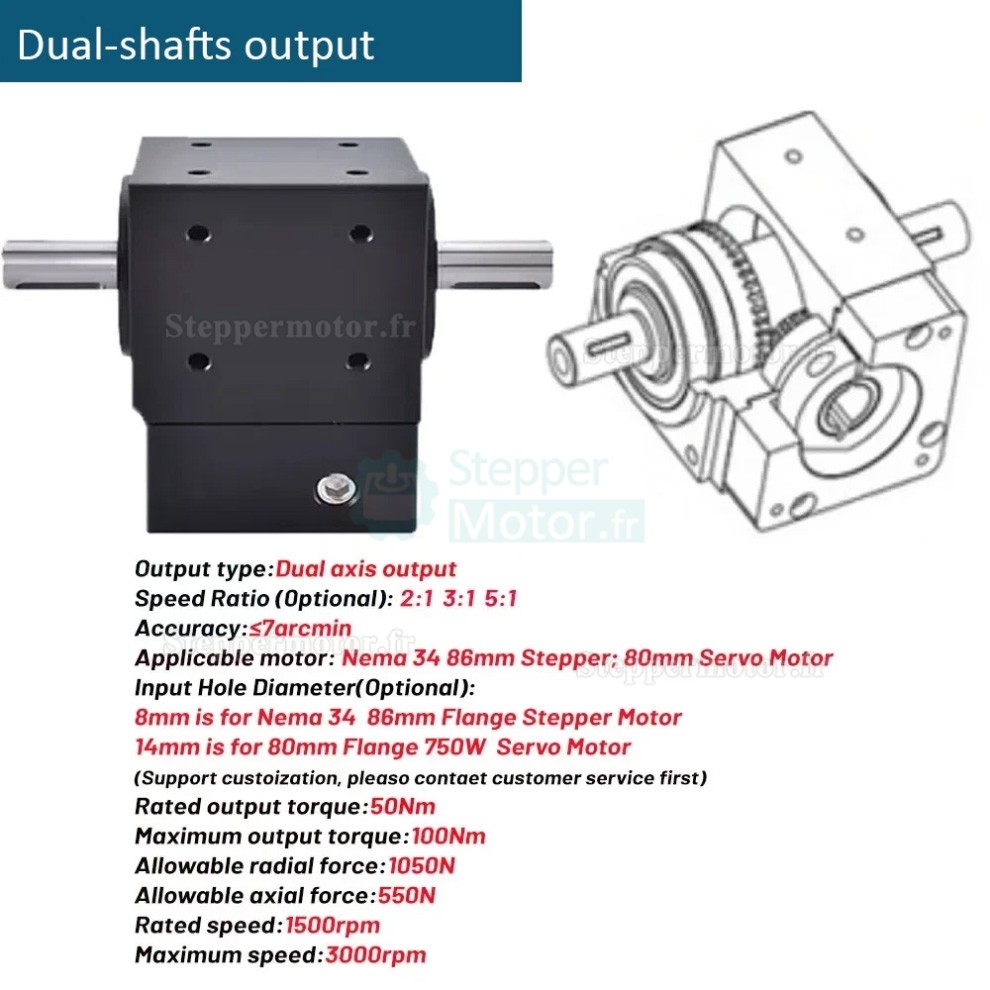

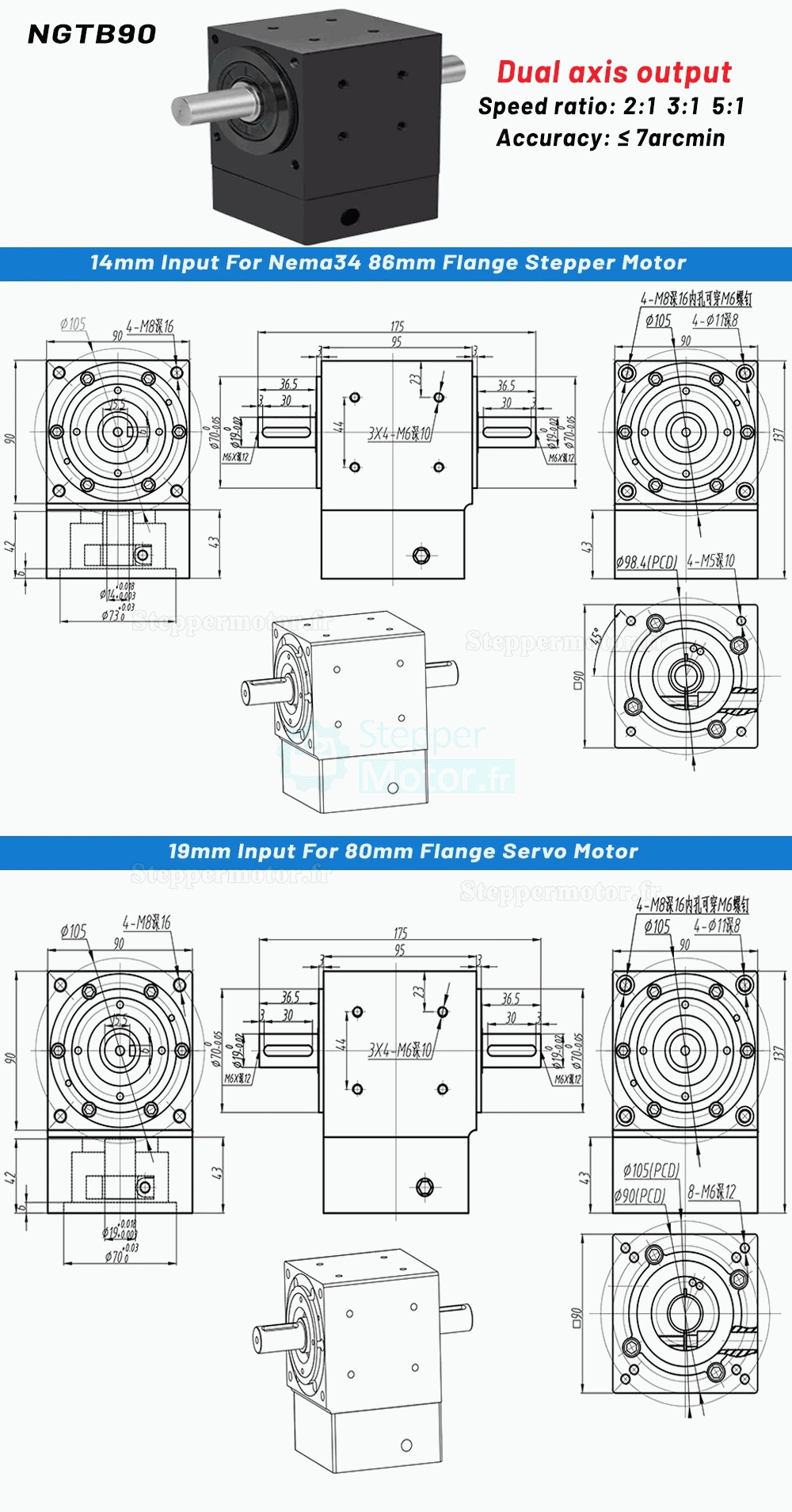

• Sortie à double arbre

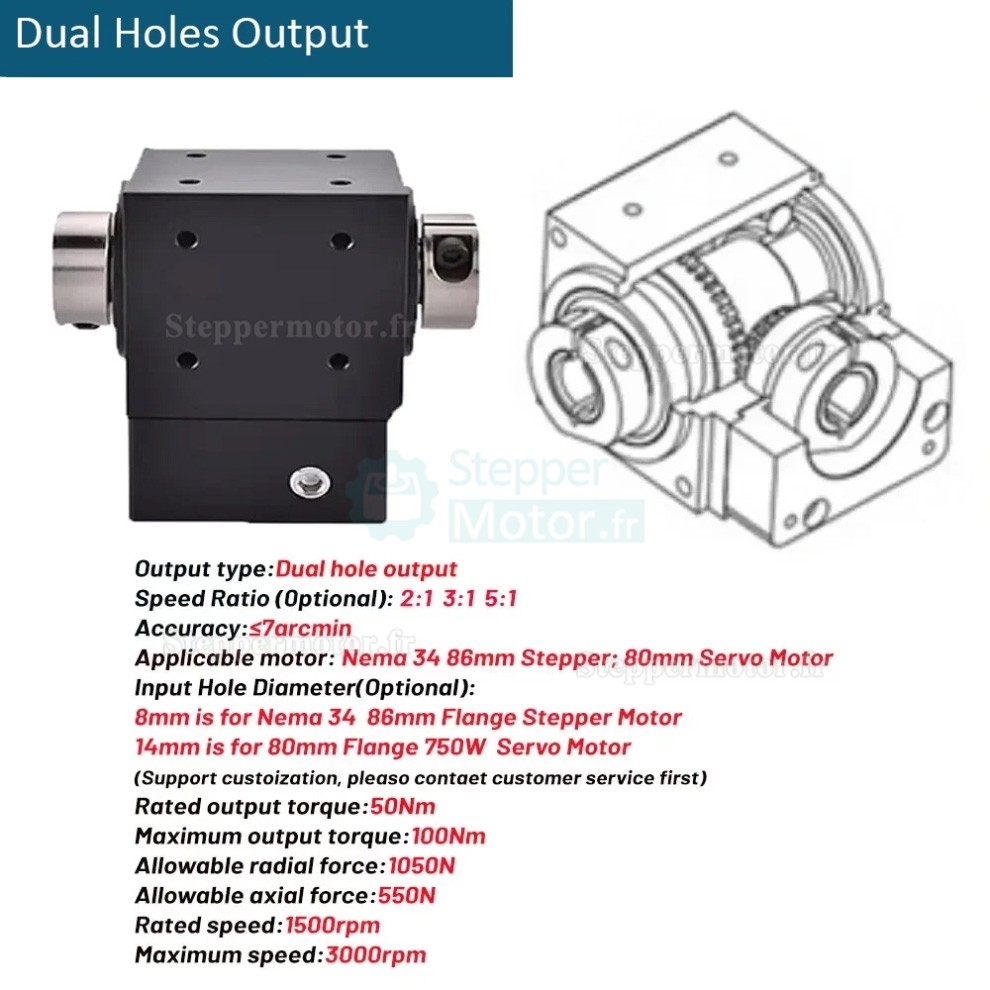

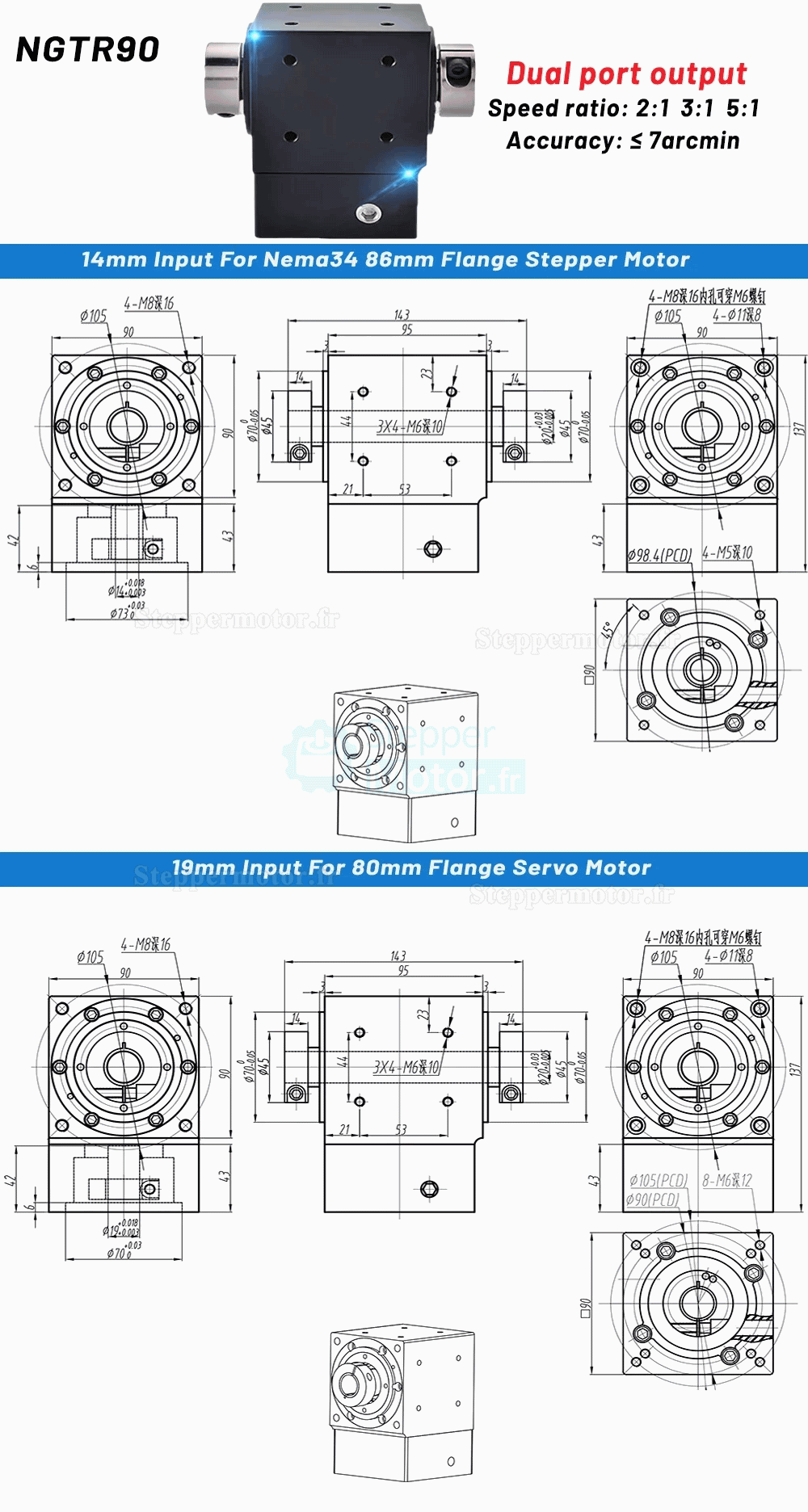

• Sortie à double trou

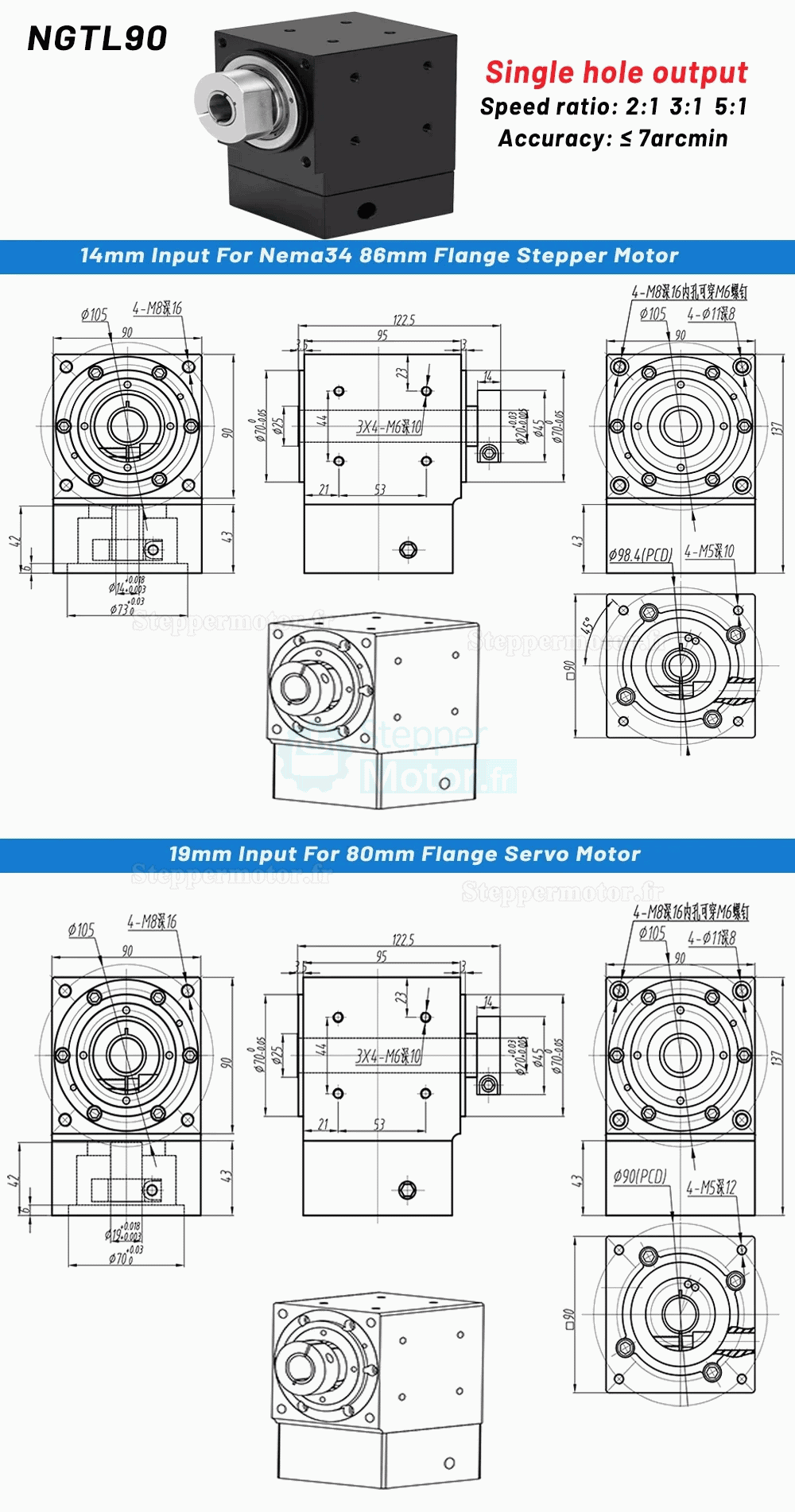

• Pour moteur pas à pas NEMA 34 avec arbre de 14 mm
• Pour servomoteur AC 80 mm avec arbre de 19 mm

Description :

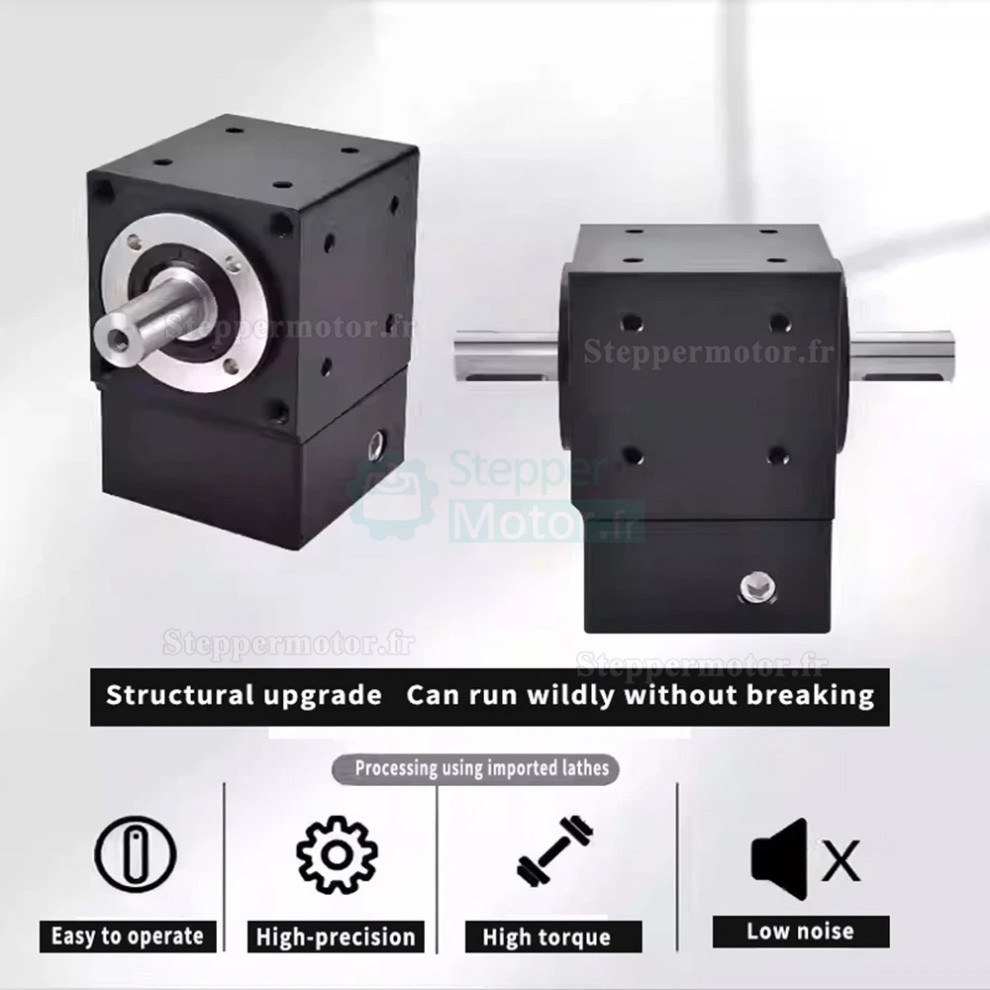

1. Boîtier renvoi d’angle à engrenage avec jeu ≤ 7 minutes d’arc.
2. Disponible en versions à arbre simple, trou simple, double arbre ou double trou, pour s’adapter à différentes configurations d’installation.
3. Compatible avec moteurs pas à pas NEMA 34 (86 mm) et servomoteurs 80 mm. Rapports de réduction disponibles : 2:1, 3:1 ou 5:1.
4. Vitesse maximale : 3000 tr/min ; Couple de sortie maximal : 25 Nm.
5. Niveau de protection : IP65 ; fonctionnement simple.
6. Sortie à trou pour NEMA34 : rapport nominal 5:1, vitesse nominale 1500 tr/min.
7. Moment d’inertie : 0,08 kg·cm² ; Force axiale admissible : 160 N.

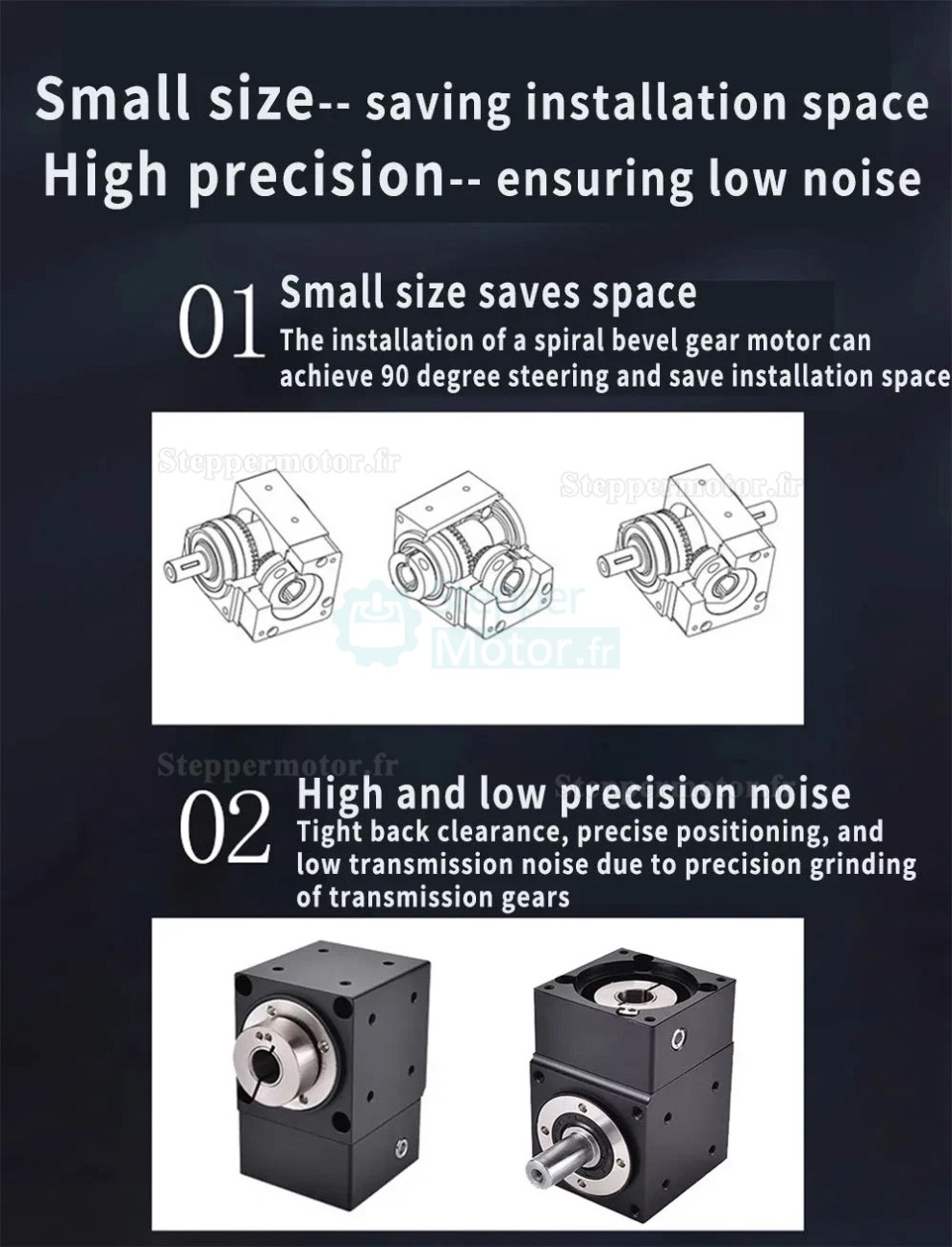

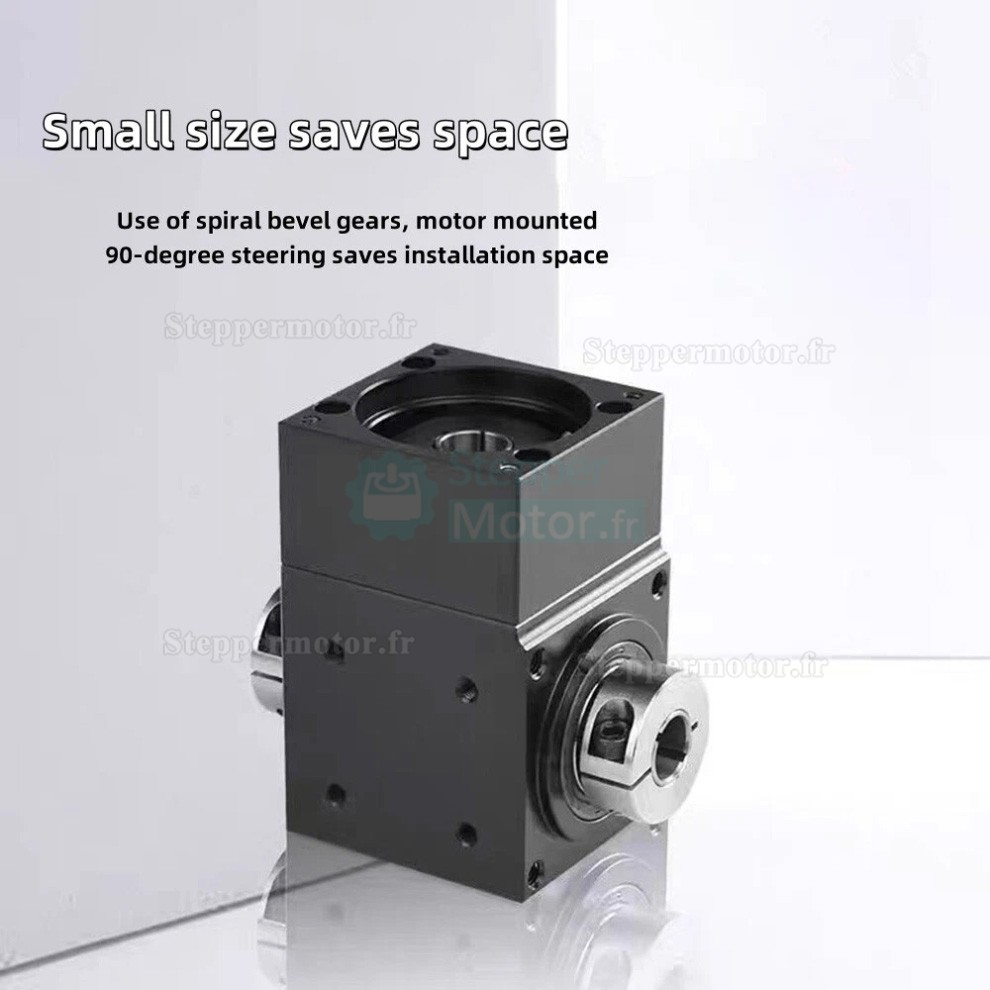

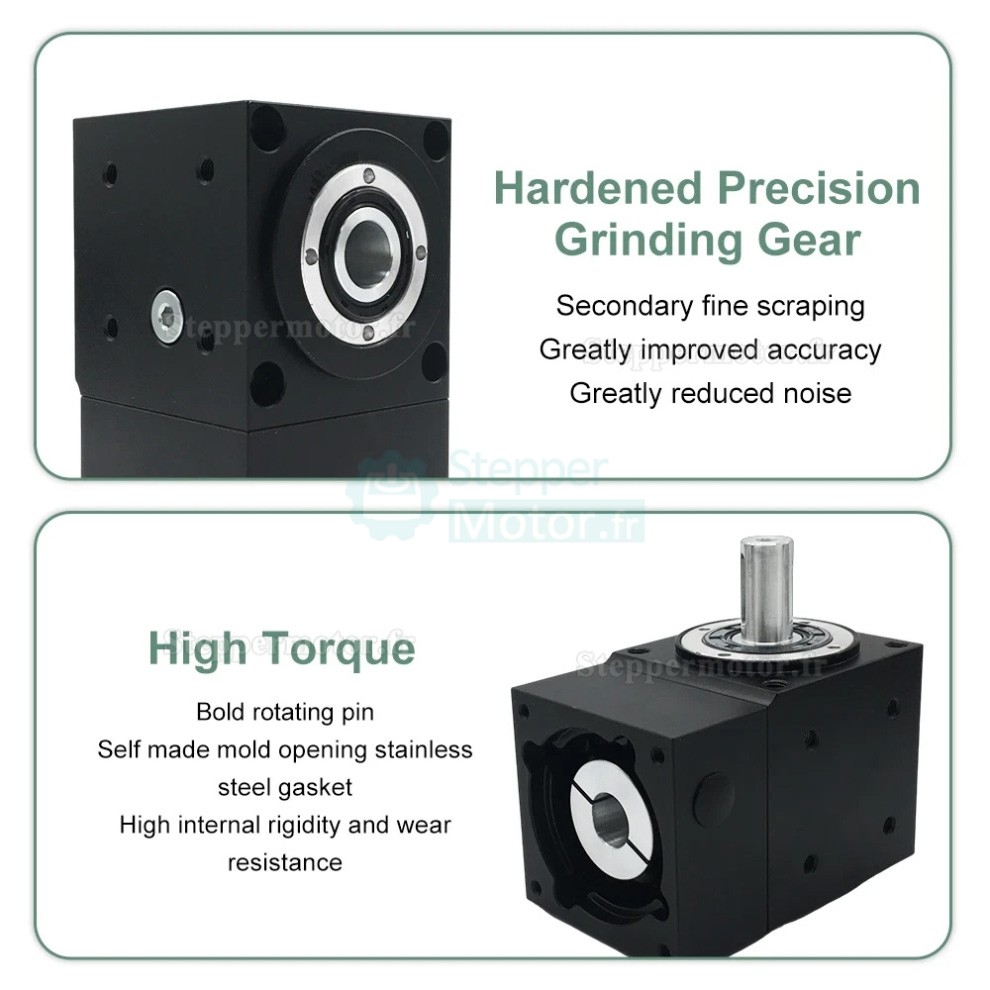

8. Utilise des engrenages coniques hélicoïdaux pour une transmission à 90°, permettant de réduire l’encombrement à l’installation.

Applications :

1. Automatisation industrielle : bras robotisés, systèmes de convoyage, machines de dépose.
2. CNC & machines-outils : tables rotatives, entraînements de broche, équipements de fraisage.
3. Dispositifs médicaux : systèmes d’imagerie, automatisation de laboratoire nécessitant un mouvement précis.
4. Emballage & impression : étiquetage haute vitesse, découpe, mécanismes d’enroulement.

Paramètres :

• Couple de sortie nominal (Nm) : 50
• Couple de sortie maximal (Nm) : 100
• Vitesse nominale (tr/min) : 1500
• Vitesse maximale (tr/min) : 3000
• Jeu (arcmin) : 7
• Force radiale admissible (N) : 1050
• Force axiale admissible (N) : 550
• Moment d’inertie (kg·cm²) : 0,08
• Rendement : 97 %
• Durée de vie ≥ 20 000 heures
• Température ambiante de fonctionnement : -20 °C à +90 °C

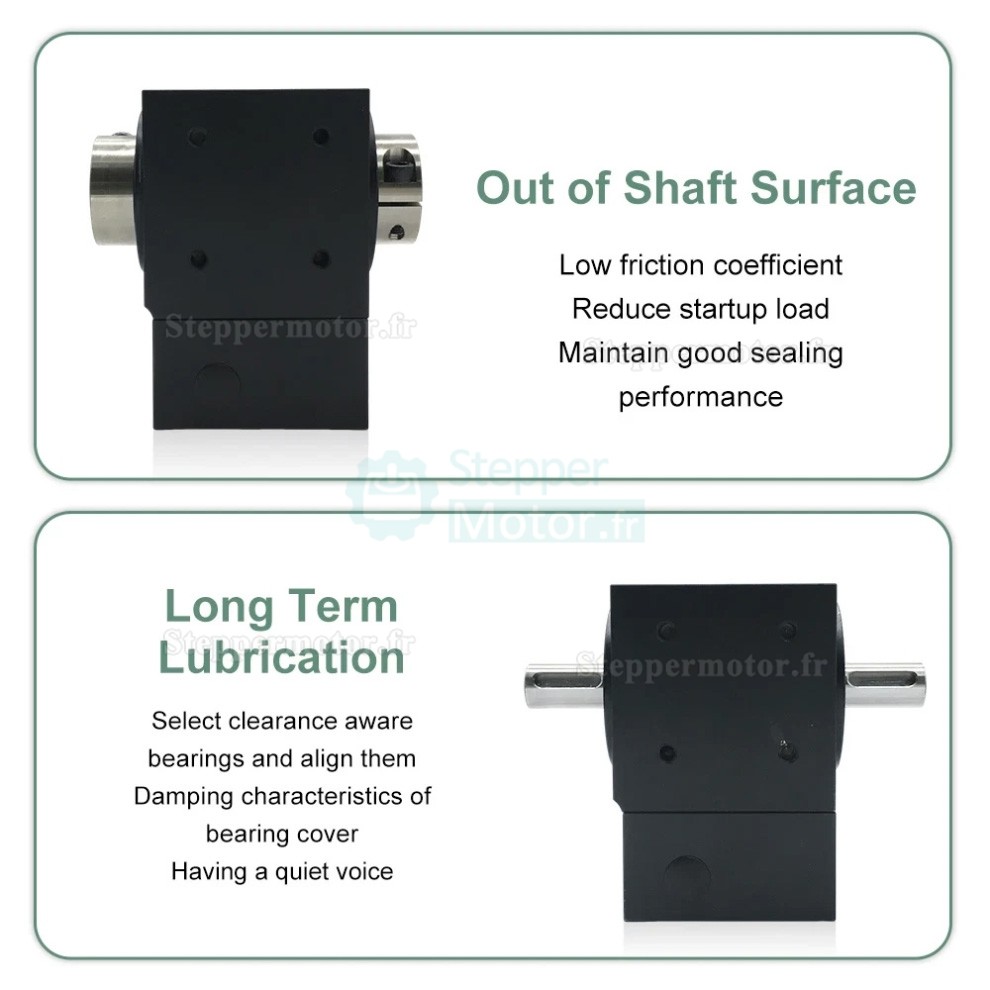

• Méthode de lubrification : lubrification à long terme
• Indice de protection : IP65
• Méthode d’installation : dans toutes les directions
• Niveau sonore : ≤ 62 dB
