Réducteurs à engrenage conique à angle droit Nema 17 rapport 2:1/3:1/5:1 pour moteur pas à pas Nema17

Réducteurs à engrenage conique à angle droit Nema 17 rapport 2:1/3:1/5:1 pour moteur pas à pas Nema17

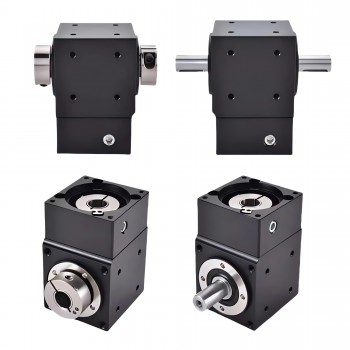

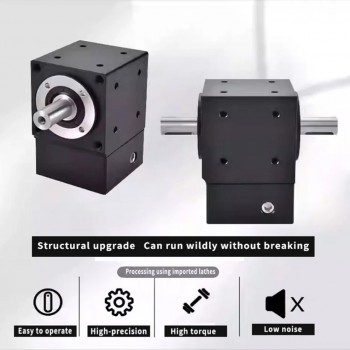

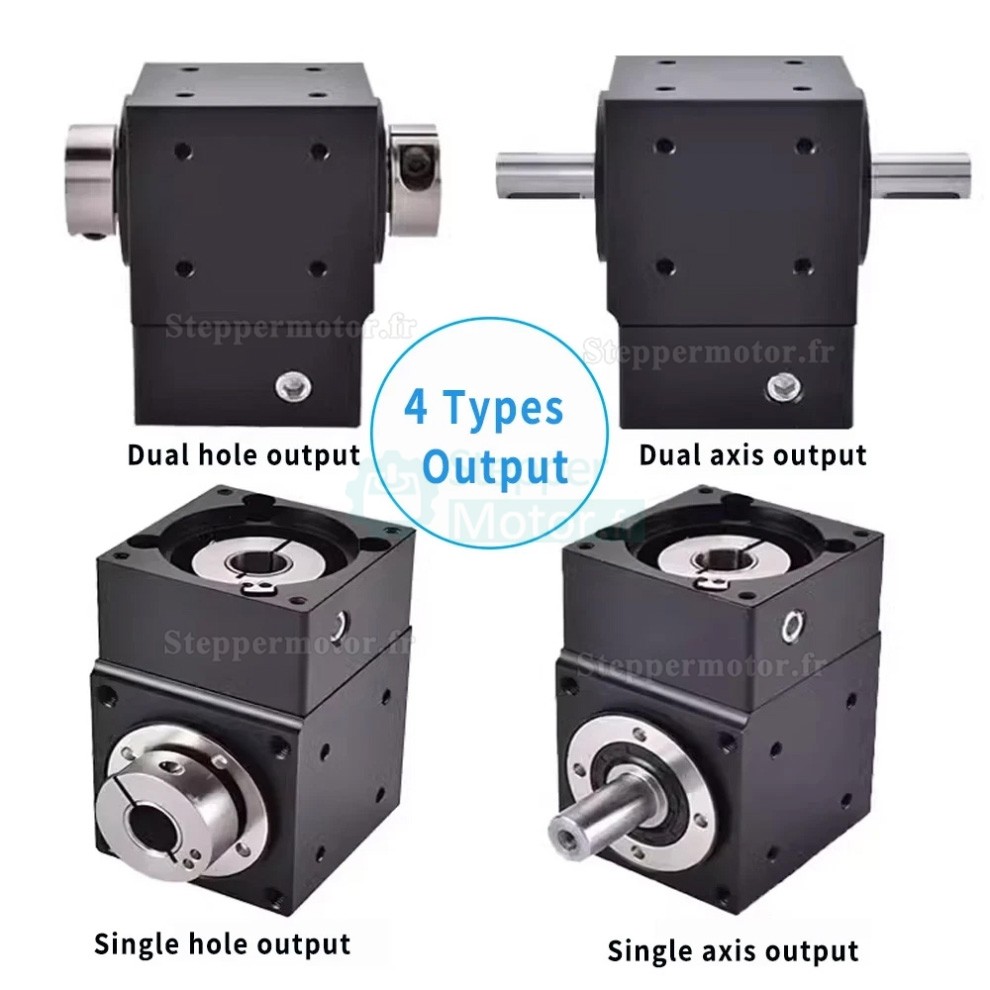

Modèles :

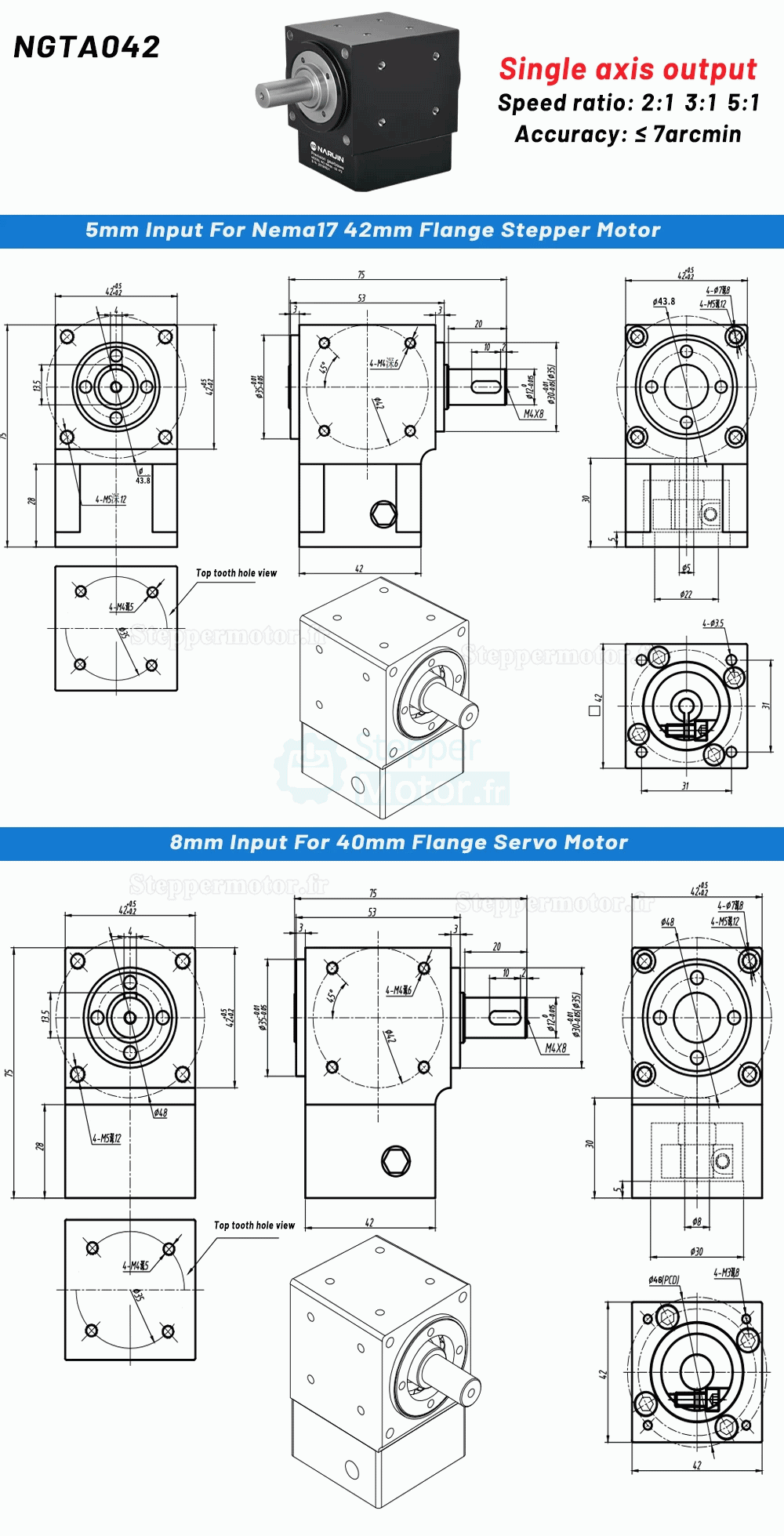

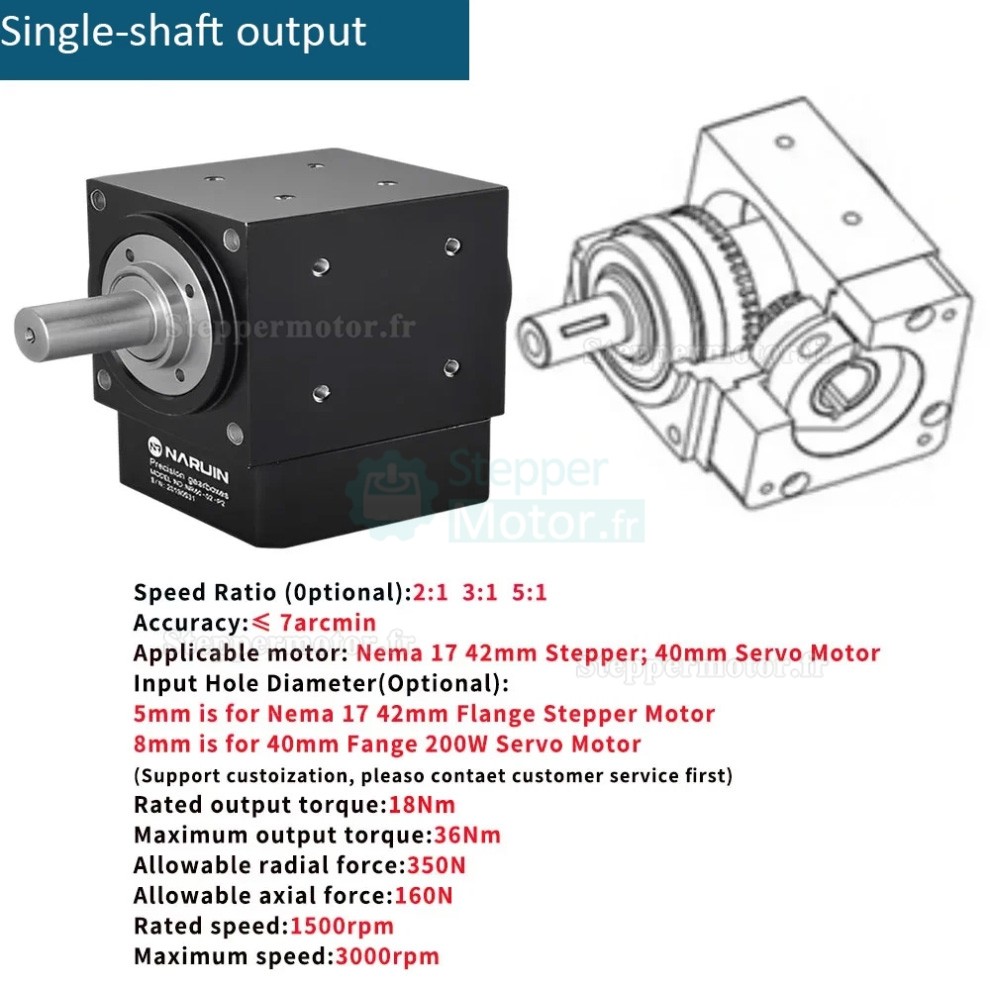

• Sortie à arbre simple

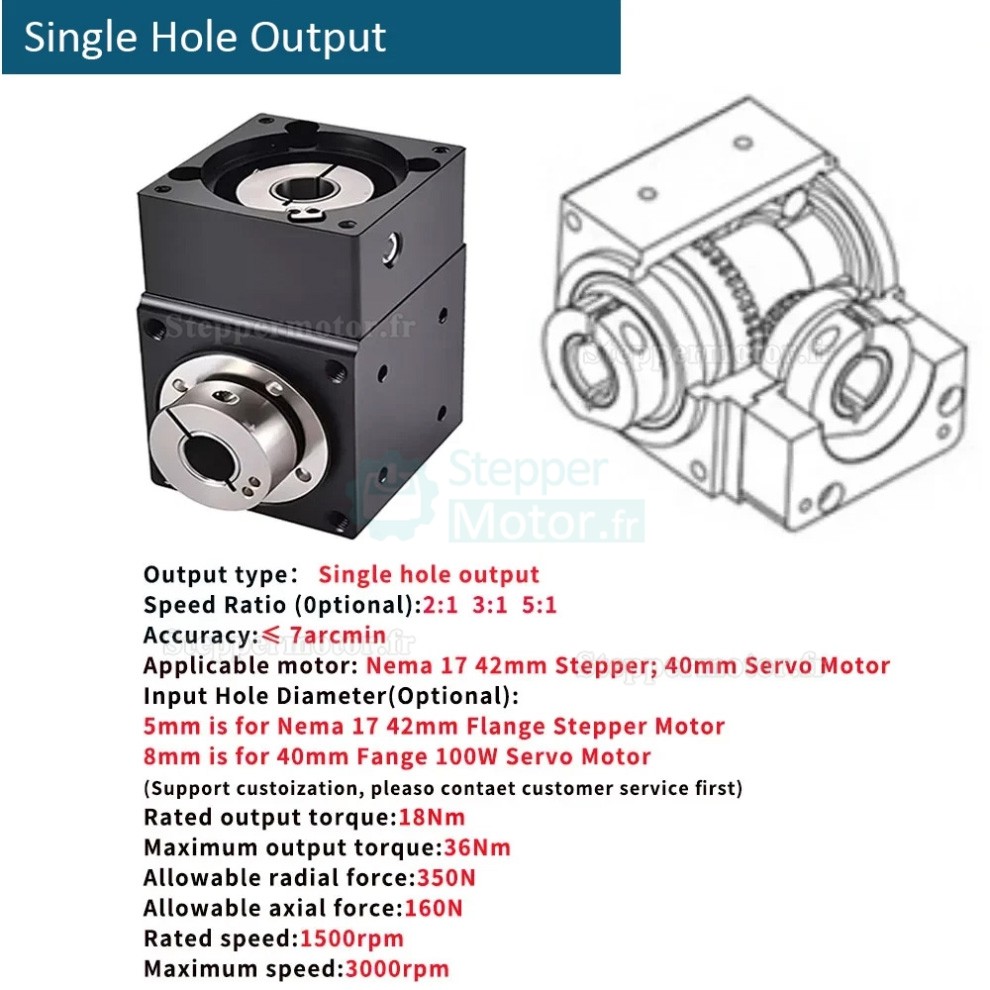

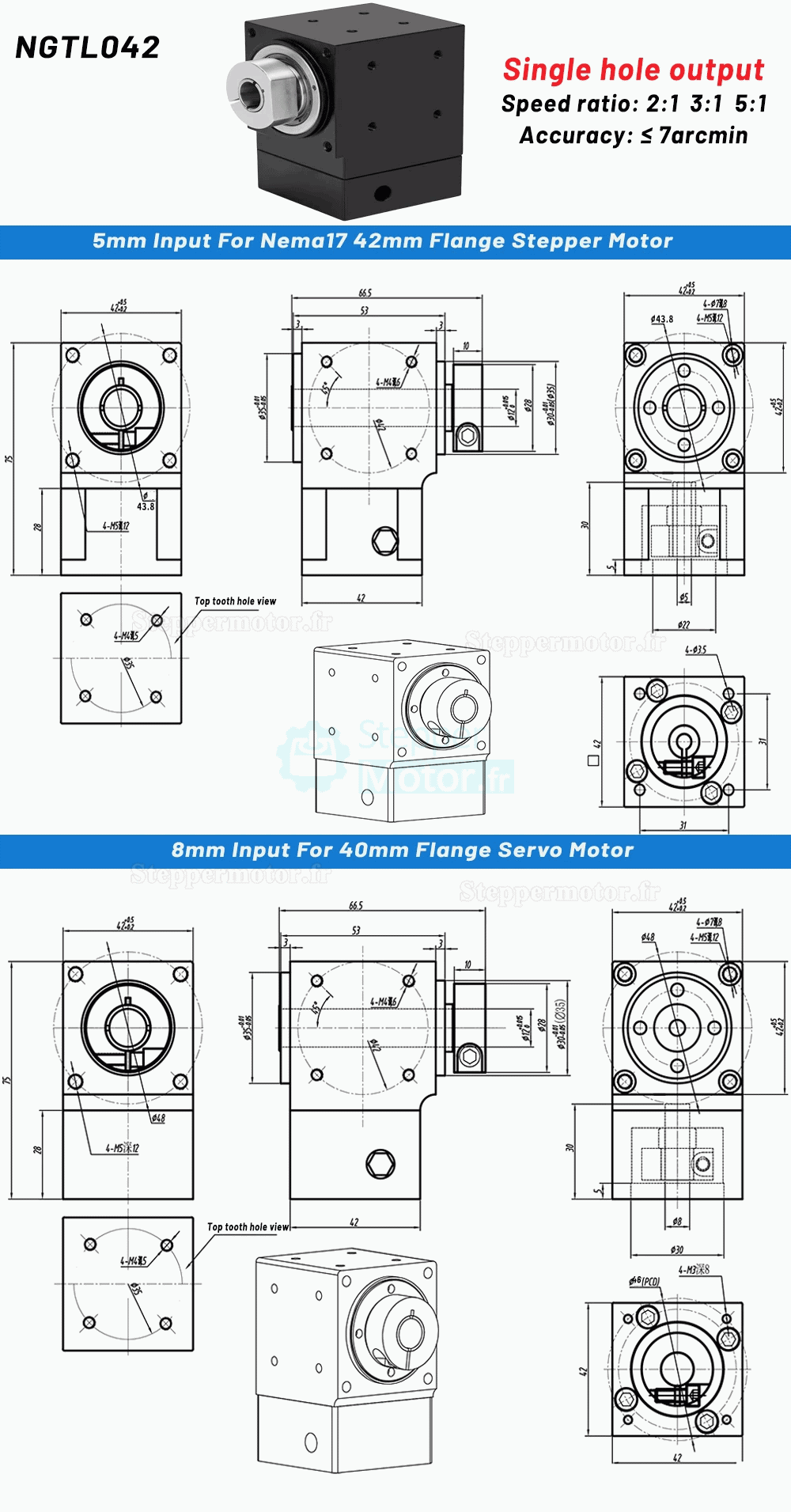

• Sortie à trou simple

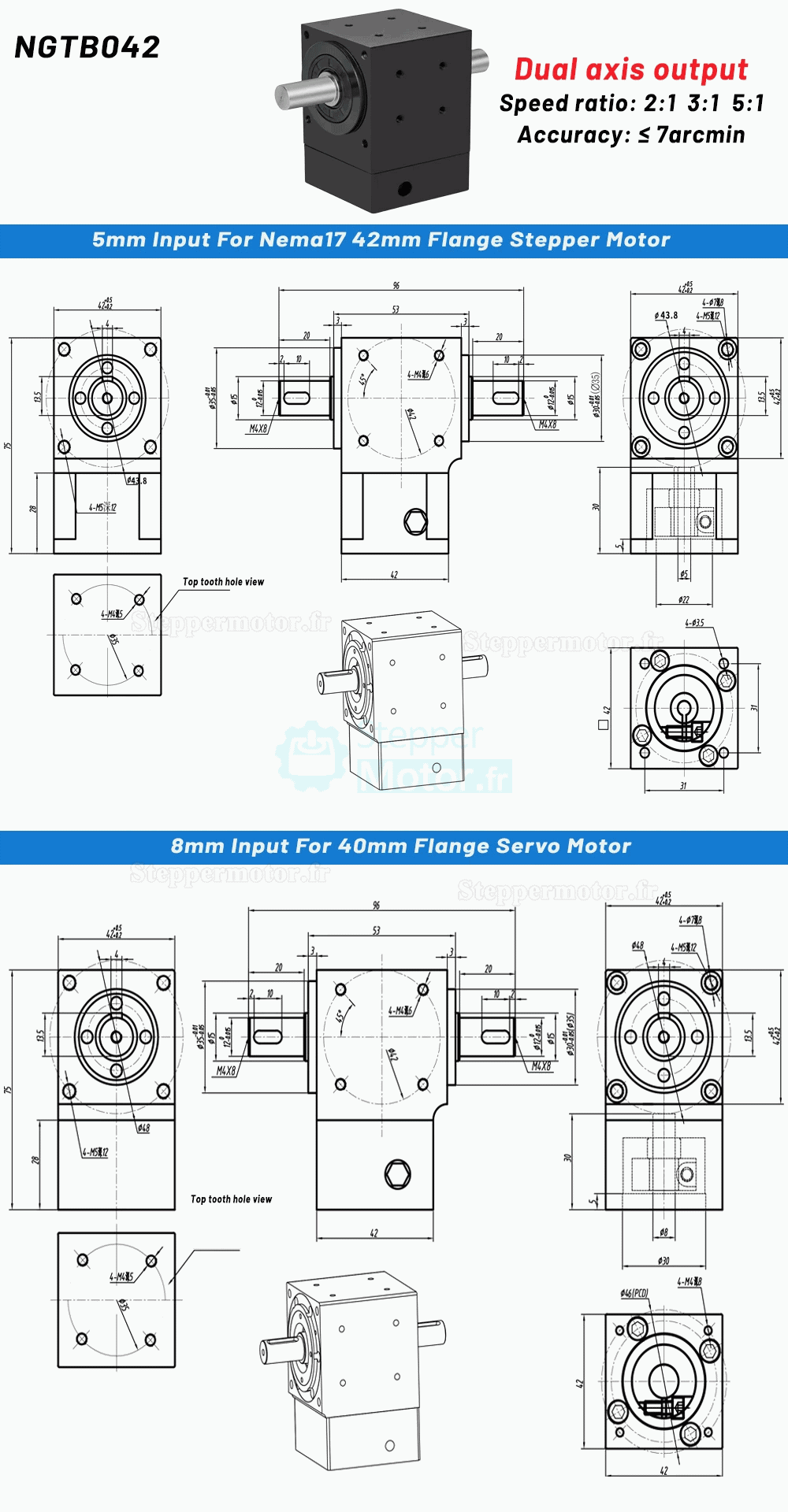

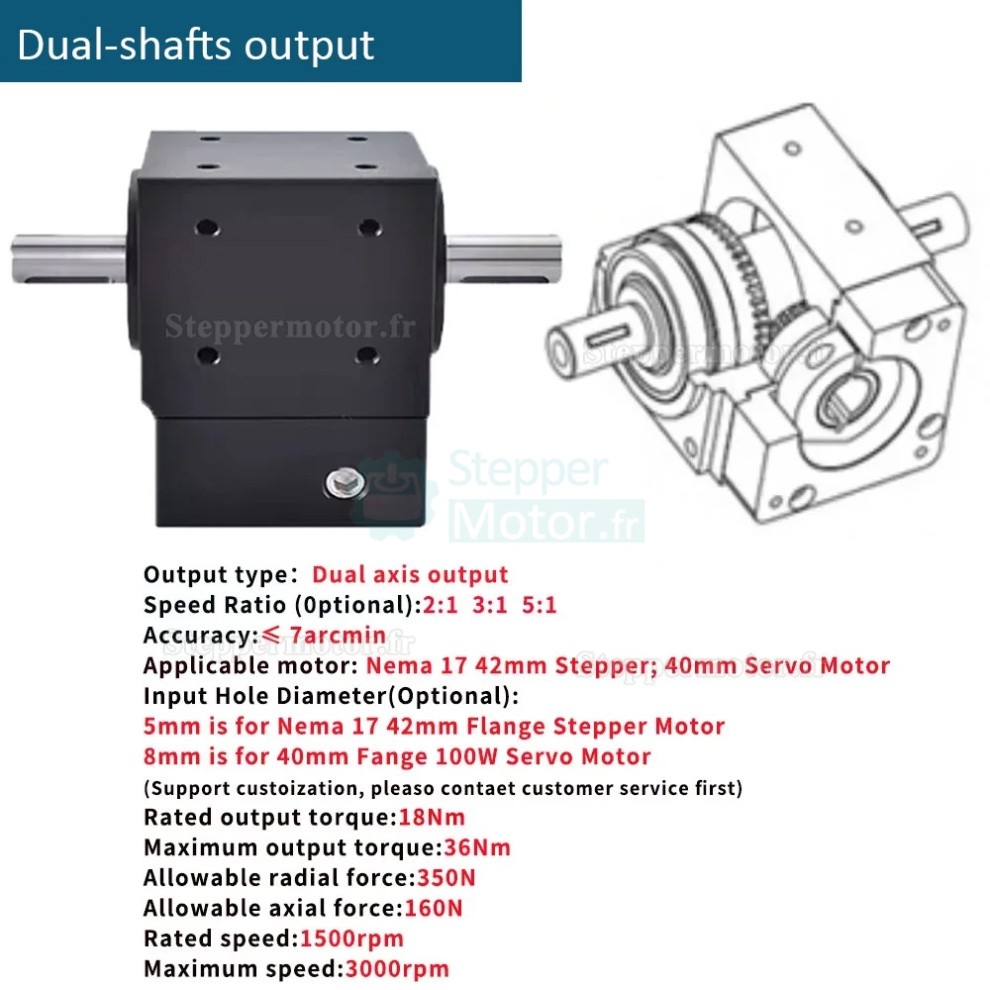

• Sortie à double arbre

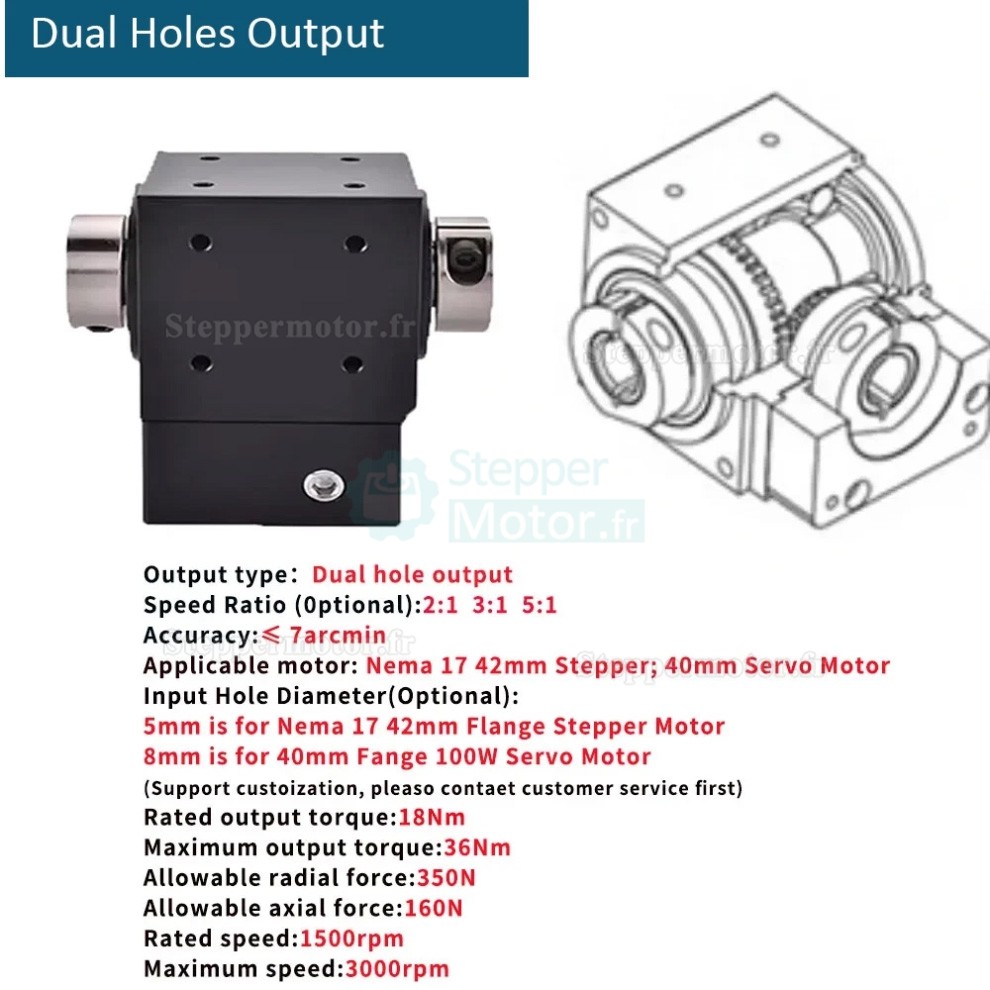

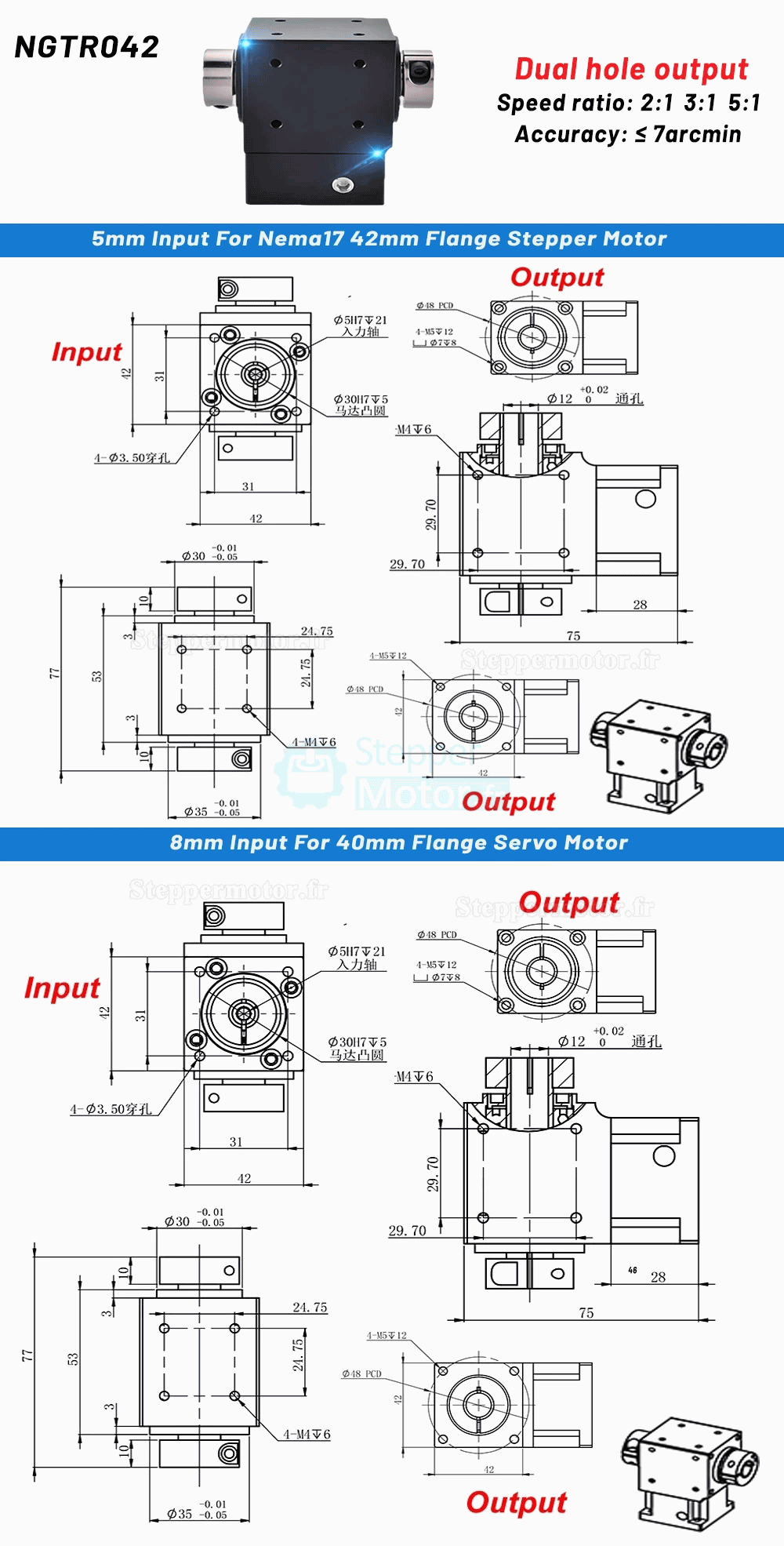

• Sortie à double trou

Description :

1. Réducteur à angle droit avec un contrecoup ≤7 minutes d'arc.
2. Disponible en types de sortie à arbre simple, trou simple, double arbre et double trou pour supporter différentes configurations d'installation.
3. Compatible avec les moteurs pas à pas NEMA17 (42 mm).
4. Vitesse maximale : 3000 tr/min ; Couple de sortie maximal : 18 Nm.
5. Niveau de protection : IP65 ; Fonctionnement simple et convivial.
6. Type de sortie à trou NEMA17 : rapport nominal 5:1, vitesse nominale 1500 tr/min.
7. Moment d'inertie : 0,08 kg·cm² ; Force axiale admissible : 160 N.

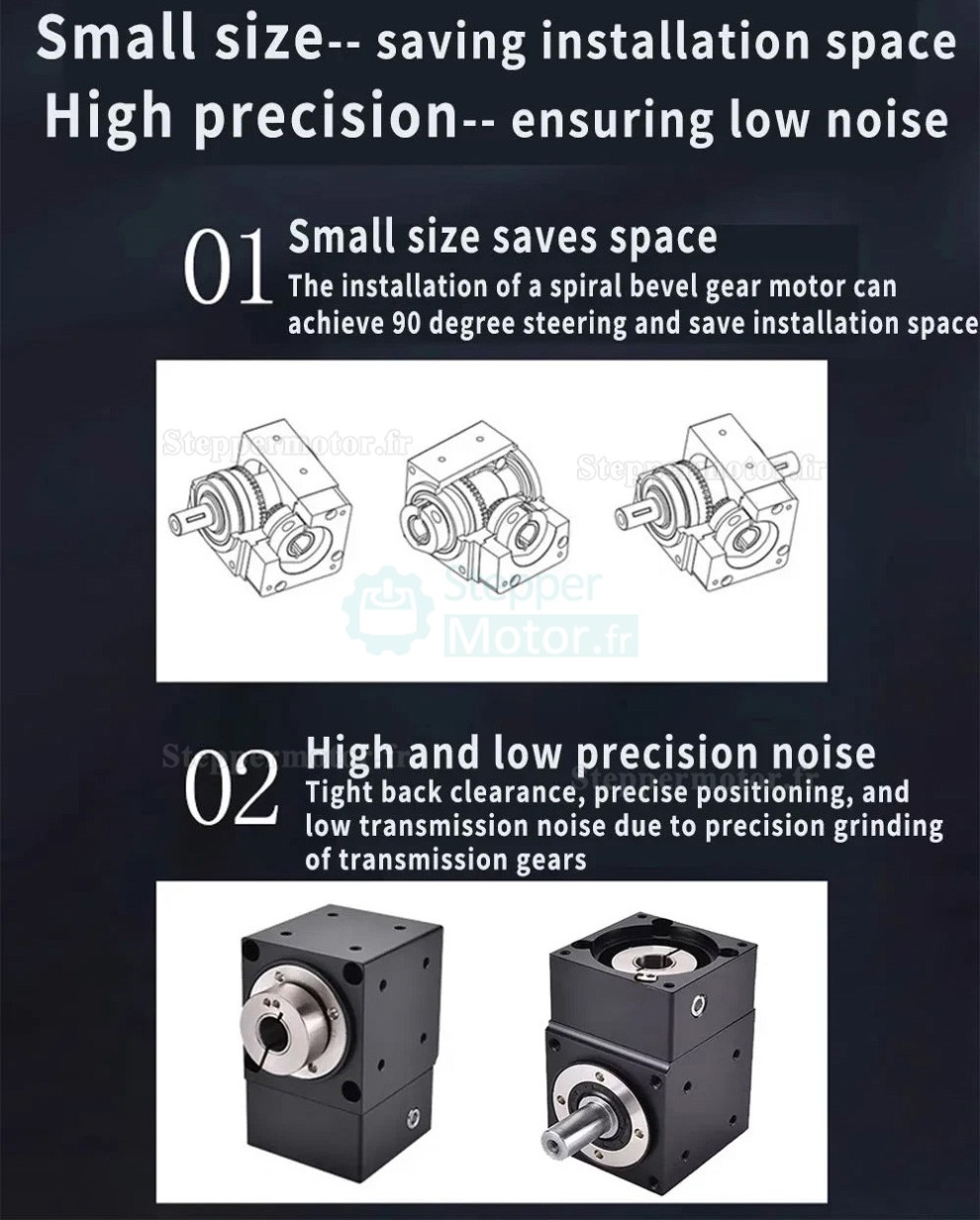

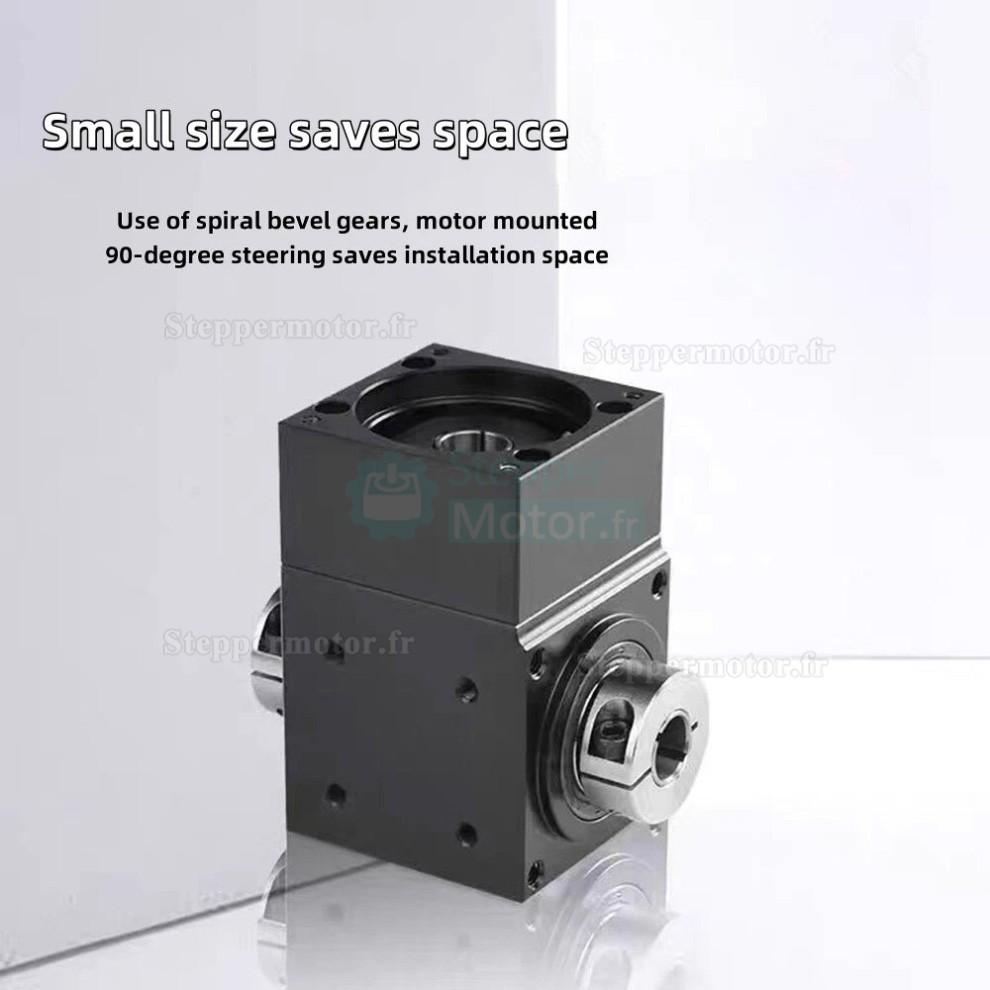

8. Utilise des engrenages coniques à vis pour réaliser une transmission à 90°, ce qui aide à réduire l'espace d'installation.

Applications :

1. Automatisation industrielle : bras robotiques, systèmes de convoyage, machines de prise et de placement.
2. CNC et machines : tables rotatives, entraînements de broches, équipements de fraisage.
3. Dispositifs médicaux : systèmes d'imagerie, automatisation de laboratoire nécessitant des mouvements précis.
4. Emballage et impression : mécanismes de marquage haute vitesse, découpe et enroulement.

Paramètres :

• Couple de sortie nominal (Nm) : 18
• Couple de sortie maximal (Nm) : 36
• Vitesse nominale (tr/min) : 1500
• Vitesse maximale (tr/min) : 3000
• Contrecoup (min d'arc) : 7
• Force radiale admissible (N) : 350
• Force axiale admissible (N) : 160
• Moment d'inertie (kg·cm²) : 0,08
• Efficacité de travail : 97
• Durée de vie (h) ≥ 20000
• Température de fonctionnement (°C) : -20~+90

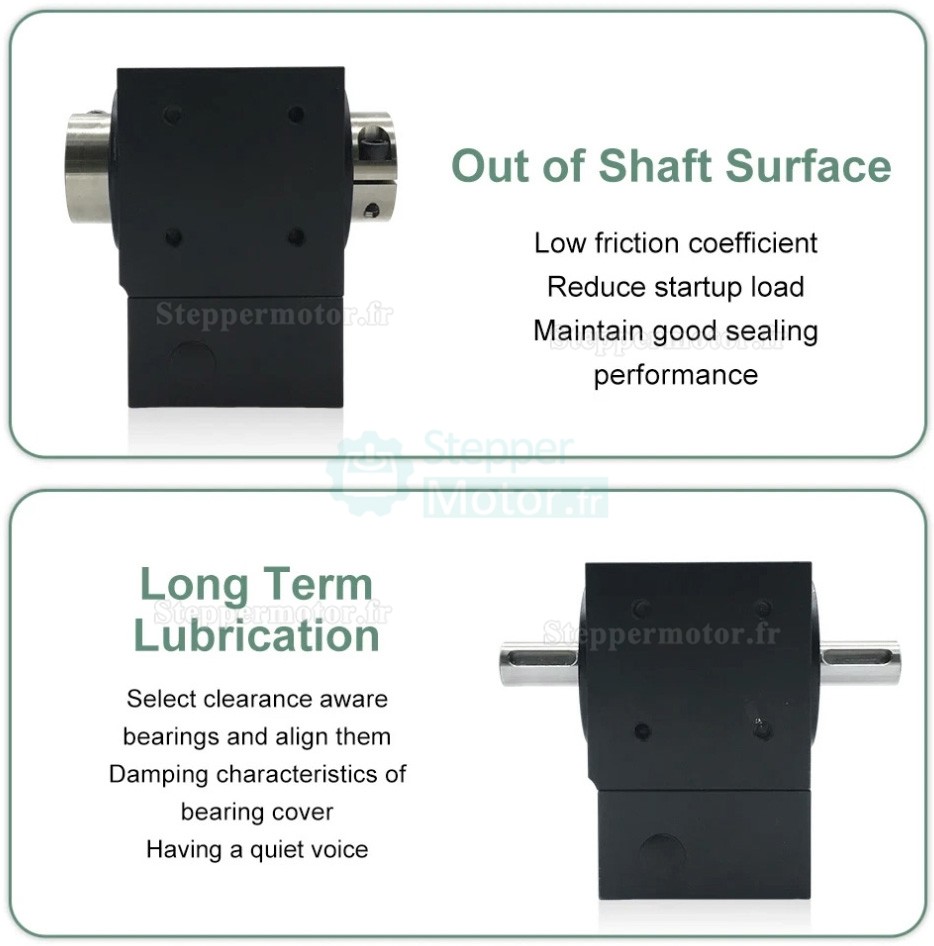

• Méthode de lubrification (Lup) : Lubrification à long terme
• Niveau de protection (PC) : IP65
• Méthode d'installation (MP) : dans toutes les directions
• Niveau de bruit (Db) ≤ 62
