Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-CL86-P45 4,5Nm 6A (Moteur Nema 34 & Driver)

Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-CL86-P45 4,5Nm 6A (Moteur Nema 34 & Driver)

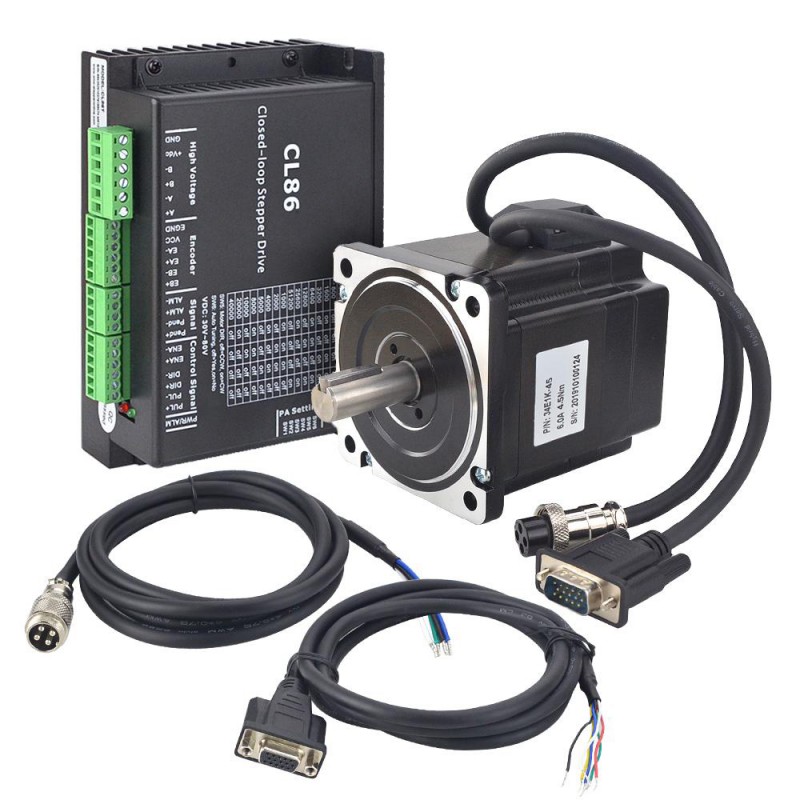

Ce kit CNC comprend:

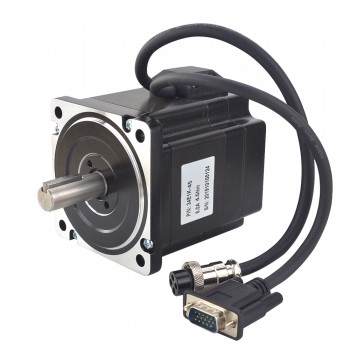

1 x Moteur pas à pas en boucle fermée Nema 34 34E1K-45 série P 1,8 degrés 4,5Nmavec encodeur 1000CPR

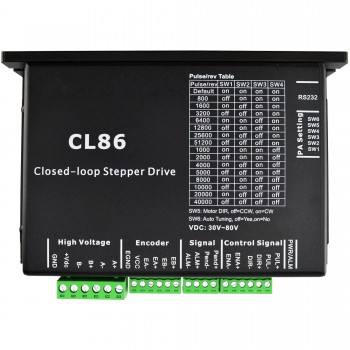

1 x Driver moteur pas a pas boucle fermée Leadshine® CL86 pour moteur Nema 34 (0-8,2A 24-80VCC)

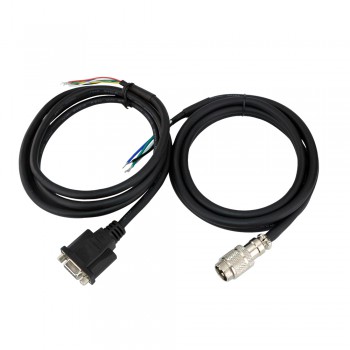

1 x Câble de d'extension d'encodeur RS232 femelle de 1,7 m pour moteur pas à pas en boucle fermée

1 x Câble d'extension AWG18 de 1,7 m avec connecteur aviation GX16 pour moteur pas à pas en boucle fermée Nema 34

Spécification du moteur

Numéro de pièce du fabricant: 34E1K-45

Nombre de phases: 2

Couple de maintien: 4.5 Nm(637.38 oz.in)

Courant/phase: 6.0 A

Résistance phase: 0.34 ohms

Inductance de Phase: 2.4 mH ± 20%(1KHz)

Dimension de la bride: 86 x 86 mm

Longueur du moteur: 74 mm

Diamètre de l'arbre: Φ14 mm

Longueur d'arbre: 37 mm

Longueur de Key Way: 25 mm

Nombre de câble: 4

Longueur de câble: 270 mm

Spécification de l'encodeur

Type de circuit de sortie : type différentiel

Canaux de signal de sortie : 2 canaux

Tension d'alimentation minimale : 5 V

Tension d'alimentation maximale : 5 V

Haute tension de sortie : <4 V

Basse tension de sortie : <1 V

Spécifications du driver

Courant de crête de sortie: 0~8.2A

Tension d'entrée: +24~80VCC (Typique 48 V CC)

Courant du signal logique: 7~16mA (Typique 10mA)

Fréquence d'entrée d'impulsion: 0~200kHz

Couple élevé au démarrage et à faible vitesse, grande rigidité à l'arrêt

Connexion du moteur et de l'encodeur

Connexion du câble d'extension du moteur

Or

Connexion du câble d'extension de l'encodeur

VEUILLEZ NOTER : Le fil noir épais peut être utilisé pour le blindage, mais ce n'est pas obligatoire, vous pouvez donc le laisser non connecté.

Resources

• Logiciel:CLSeries_setup.rar
• Manuel du logiciel:software_manual_for_CL86T_CLA86T.pdf
• Câble RS232:RS232-1
• Câble adaptateur RS232 vers USB 2.0:C003
• Fiche de données:34E1K-45.pdf
• Courbe de couple moteur:34E1K-45_Torque_Curve.pdf
• Manuel du driver:CL86.pdf
• 34E1K-45.STEP
• CL86T.STEP
