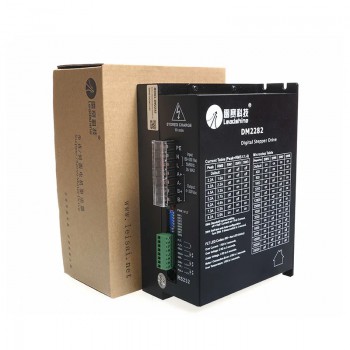

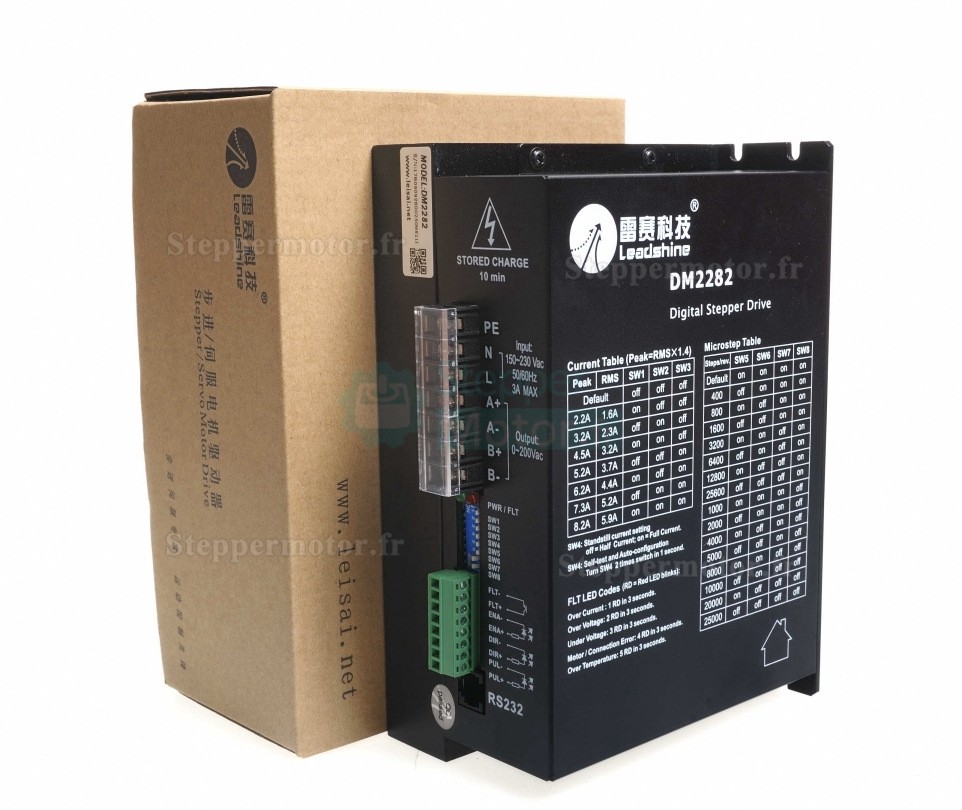

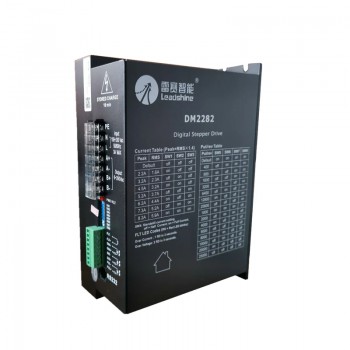

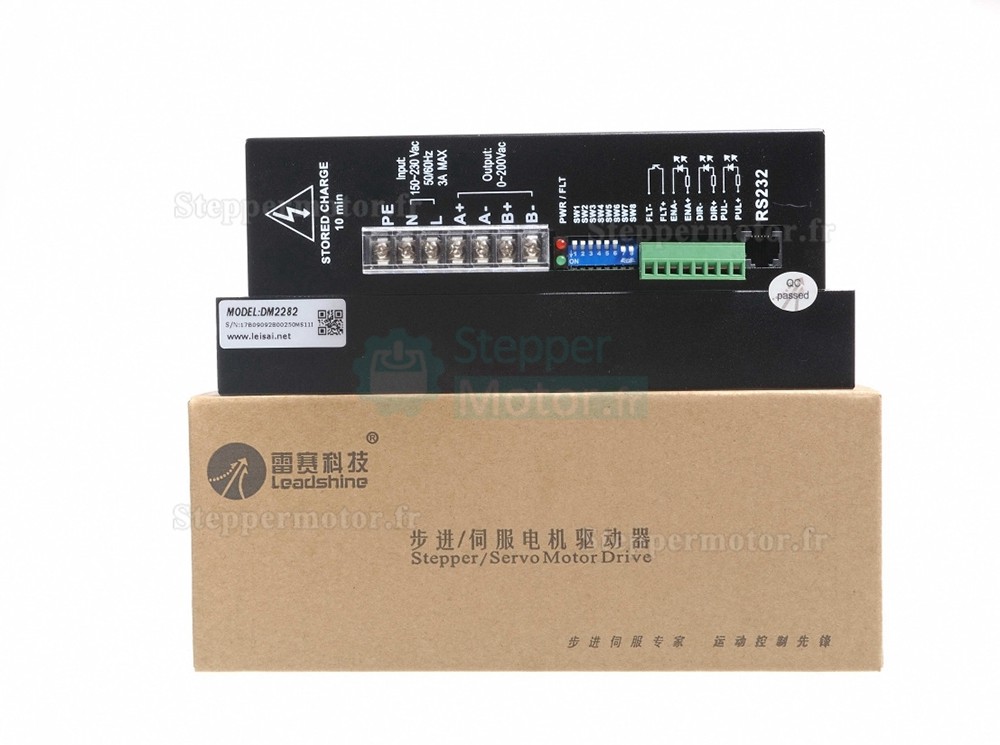

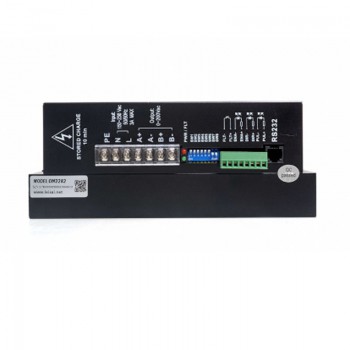

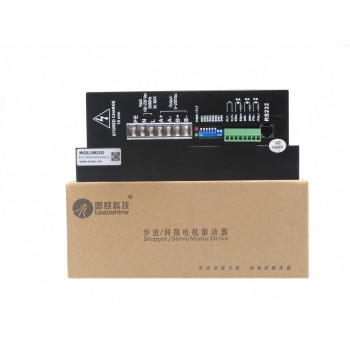

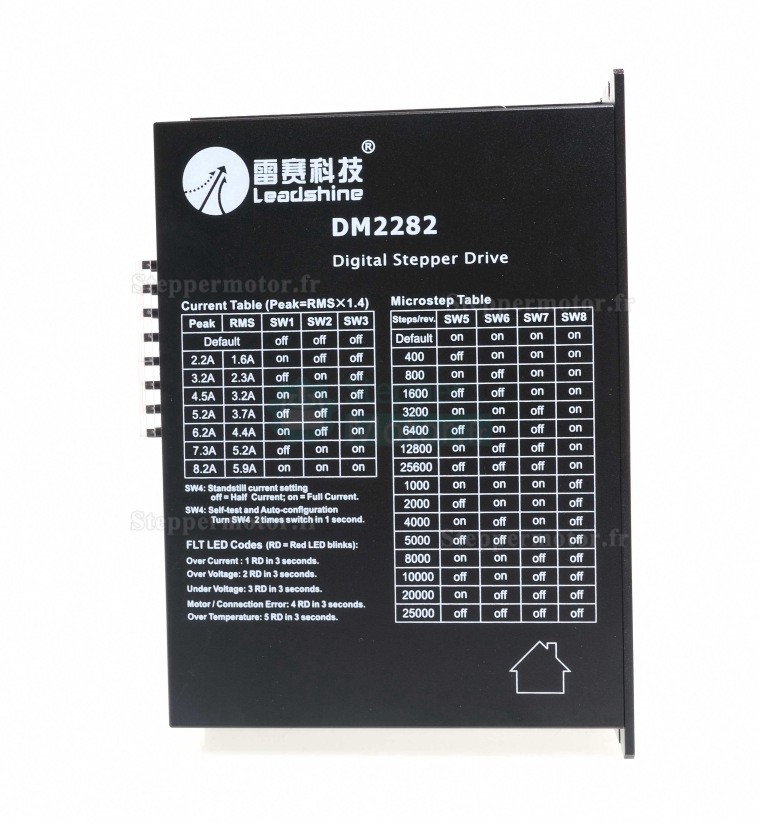

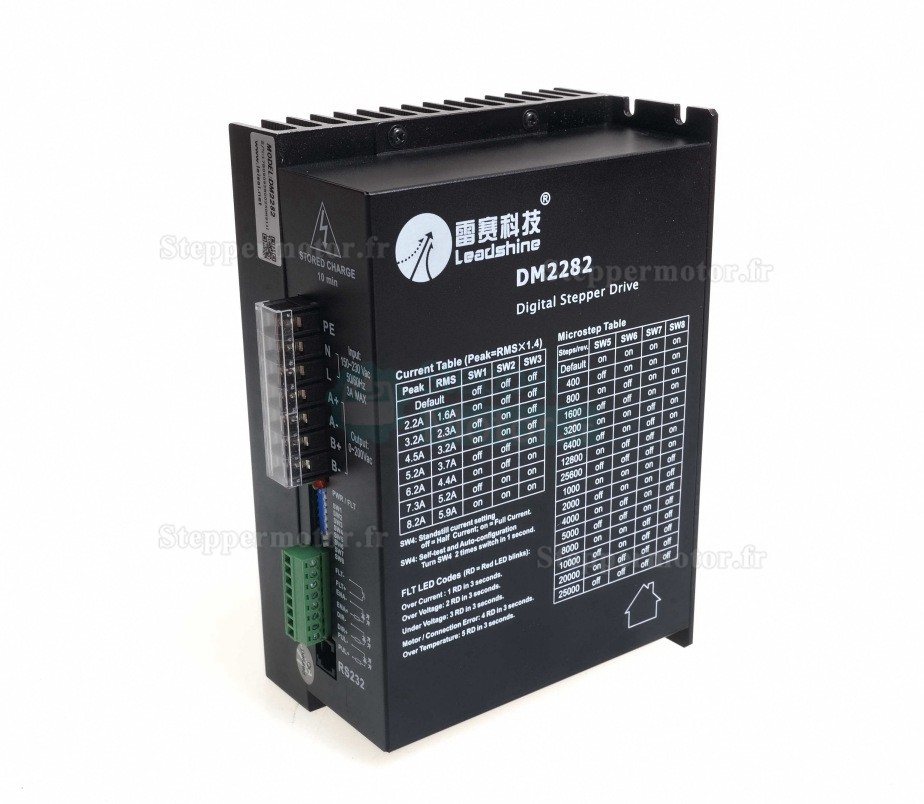

Driver moteur pas à pas numérique Leadshine DM2282 0,5-8,2A pour moteur Nema 34, 42

Driver moteur pas à pas numérique Leadshine DM2282 0,5-8,2A pour moteur Nema 34, 42

Le DM2282 est un driver pas à pas haute tension, polyvalent et entièrement numérique, basé sur un DSP avec un algorithme de contrôle avancé. Il apporte un niveau unique de douceur au système, fournissant un couple optimal et annulant l'instabilité du milieu de gamme. L'autotest du moteur et la technologie d'auto-configuration des paramètres offrent des réponses optimales avec différents moteurs et sont faciles à utiliser. Les moteurs entraînés peuvent fonctionner avec un bruit beaucoup plus faible, un échauffement plus faible et des mouvements plus fluides que la plupart des pilotes disponibles sur le marché.


Caractéristiques:
● Contrôle pas à pas et direction (PUL/DIR) ou CW/CCW (double impulsion)
● Tension de fonctionnement: 150 - 230 VCA ou 212 - 325 VCC
● Fréquence d'entrée d'impulsion maximale de 200 KHz

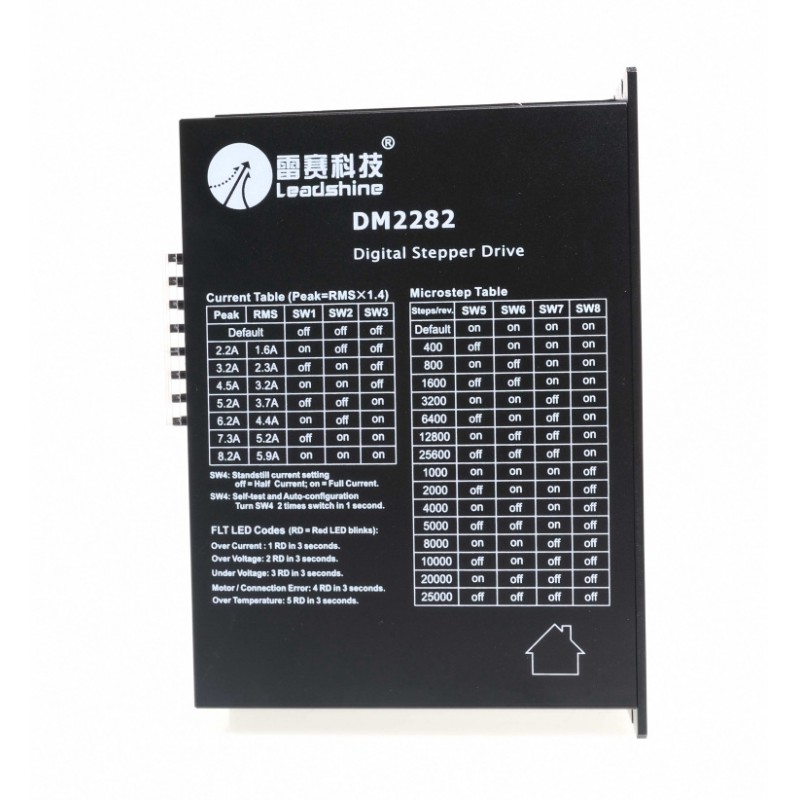

● 16 résolutions en micropas de 200 à 25 600 via des commutateurs DIP, ou de 200 à 51 200 via un logiciel
● 8 réglages de courant de sortie de 1,4 à 8,2 A via des commutateurs DIP ou de 0,5 à 8,2 A via un logiciel
● Lissage des commandes de contrôle configurable pour réduire les vibrations du moteur;


Applications:
Convient à une large gamme de moteurs pas à pas, de la taille NEMA 34 à 51. Il peut être utilisé dans diverses applications telles que les découpeurs laser, les marqueurs laser, les tables X-Y de haute précision, les étiqueteuses, les routeurs CNC, etc.


Spécifications électriques:
Courant de crête de sortie: 0,5~8,2A
Tension d'entrée: +115~325VCC  (Typique 325VCC), 80~253VACA (Typique 230VCA)
Courant du signal logique: 7~16mA (Typique 10mA)
Fréquence d'entrée d'impulsion: 0~200kHz
Largeur d'impulsion: 2,5μS
Résistance d'isolement: 500 MΩ minimum;


Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

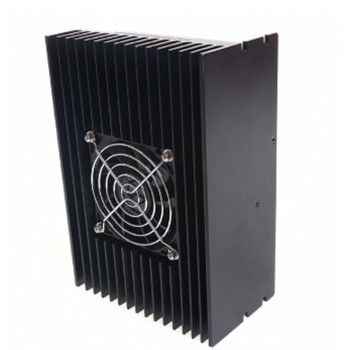

Refroidissement: Refroidissement naturel ou refroidissement force
Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs;
Protection grade:IP20
Température ambiante: 0℃ － 50℃
Humidité: 40%RH－90%RH
Température de fonctionnement (Dissipateur de chaleur):70℃ (158 F) Max.
Vibration: 10-55Hz / 0.15mm
Température de stockage: -20℃ － 65℃
Poids: Environ 1,3 kg

Resources

• DM2282_V3.0_User_Manual.pdf
• ProTuner for the DM Series Stepper Drives.zip
• StandardProTuner for DM2282 V3.0_setup.zip

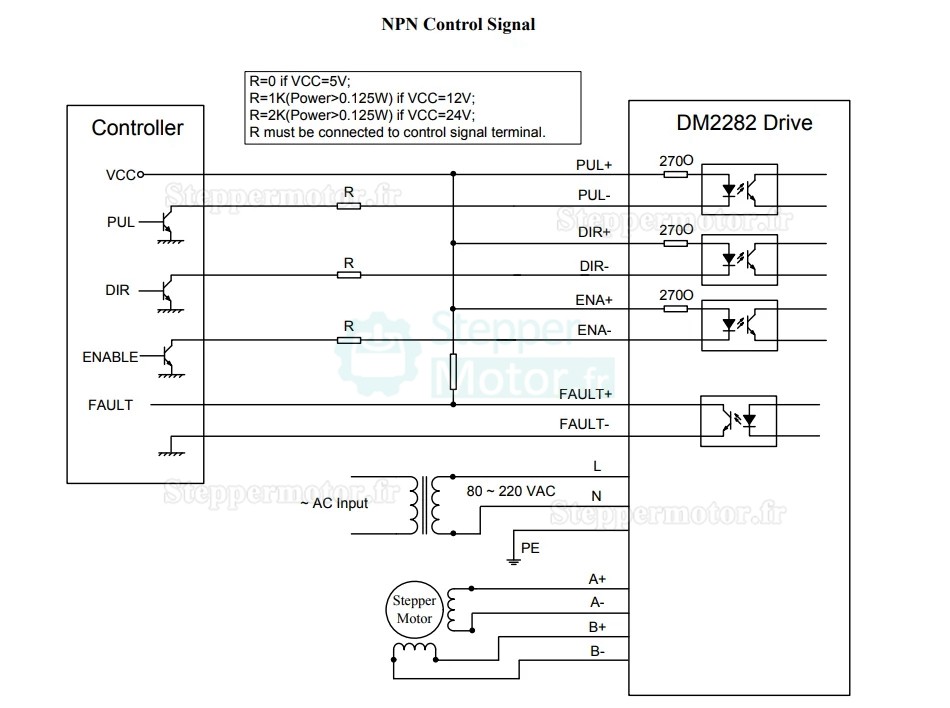

SCHÉMA DE CONNEXION TYPIQUE :

Un système typique comprend un moteur pas à pas, un pilote de moteur pas à pas, une alimentation et un contrôleur. L'image suivante montre un schéma de connexion typique :

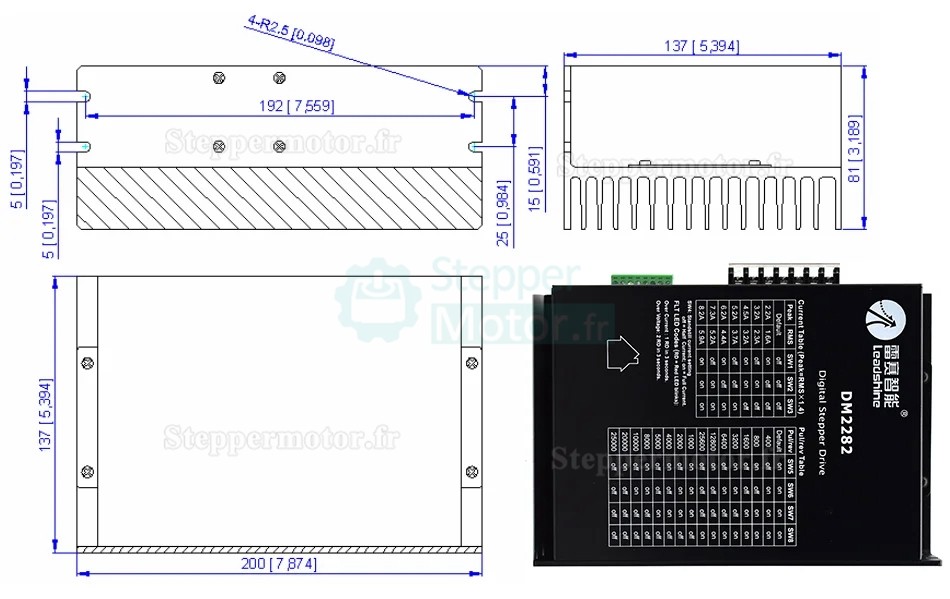

SPÉCIFICATIONS MÉCANIQUES : mm [pouces]
