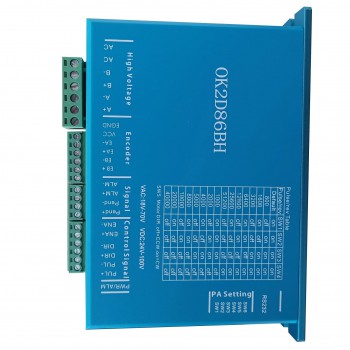

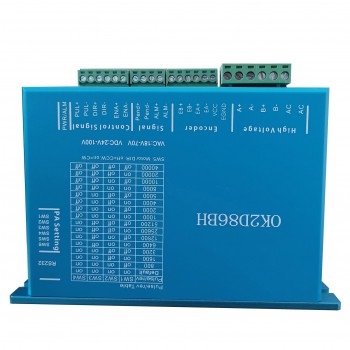

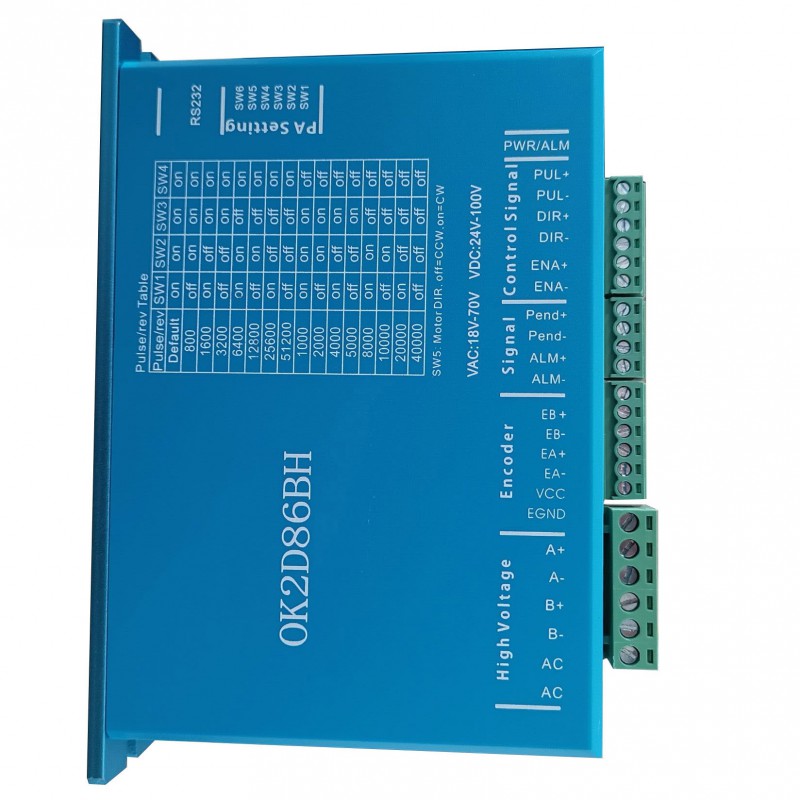

Driver moteur pas a pas boucle fermée OK2D86BH pour moteur Nema 34 (0-8,2A 18-70VCC)

Driver moteur pas a pas boucle fermée OK2D86BH pour moteur Nema 34 (0-8,2A 18-70VCC)

Ce pilote pas à pas en boucle fermée offre une alternative pour les applications nécessitant de hautes performances et une grande fiabilité lorsque le servo était le seul choix possible, tout en restant rentable. Le système comprend un moteur pas à pas biphasé associé à un variateur haute performance entièrement numérique et à un codeur interne utilisé pour fermer les boucles de position, de vitesse et de courant en temps réel, à l'instar des systèmes servo. Il combine les avantages des technologies des servomoteurs et des moteurs pas à pas, et offre des capacités et des améliorations uniques par rapport à ces deux technologies, pour une fraction du coût d'un système servo.

Principales caractéristiques:
En boucle fermée, élimine la perte de synchronization
Plage de fonctionnement plus large – couple plus élevé et vitesse plus élevée
Réduction de l'échauffement du moteur et efficacité accrue
Mouvement fluide et faible bruit du moteur
Ne nécessite pas une marge de couple élevée
Pas de réglage et toujours stable
Couple élevé au démarrage et à faible vitesse, grande rigidité à l'arrêt

Paramètres de performance:
Adoption d'une nouvelle puce DSP double cœur dédiée au contrôle moteur 32 bits;
Adopter des algorithmes avancés de contrôle de courant vectoriel, de vitesse et de position en boucle fermée;
Le rapport de courant statique et dynamique peut être réglé automatiquement;
Le moteur est livré avec un encodeur haute précision de 1000 lignes;
Entrée de signal différentiel isolée par optocoupleur;

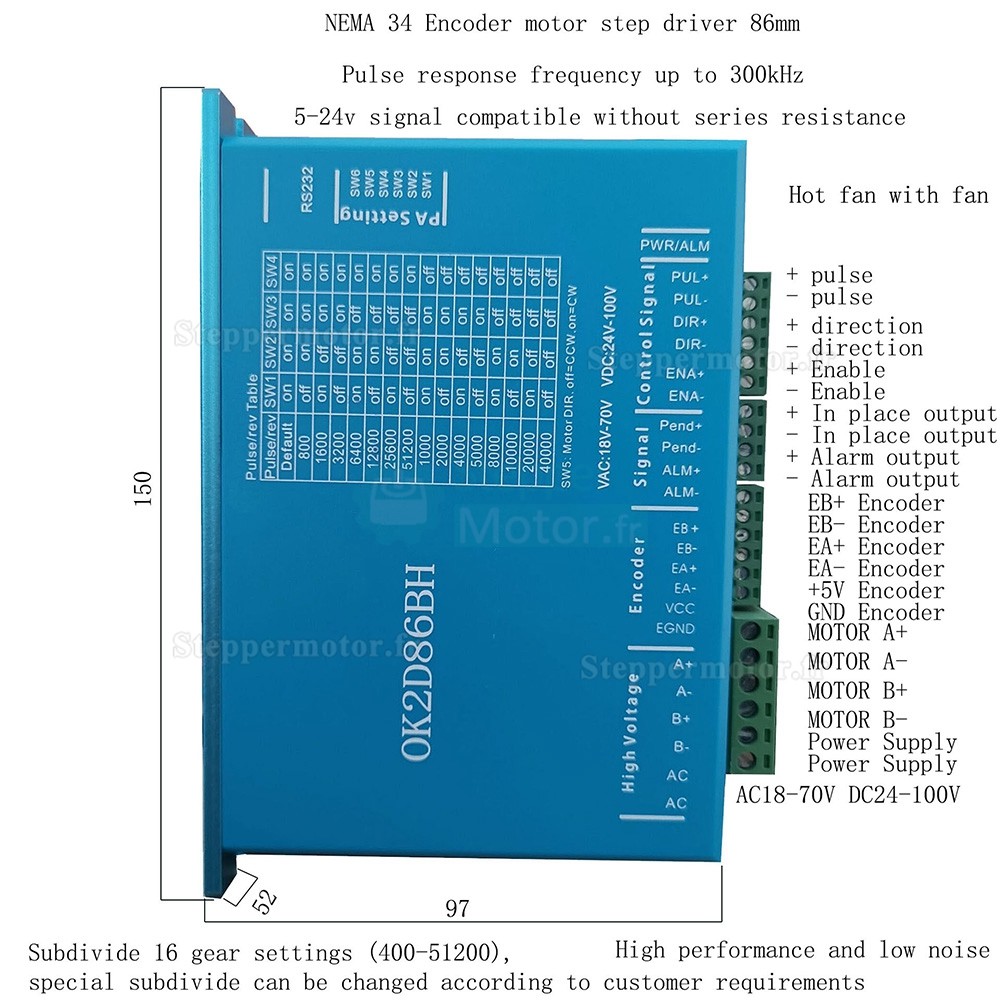

La fréquence de réponse impulsionnelle peut atteindre jusqu'à 300KHZ;

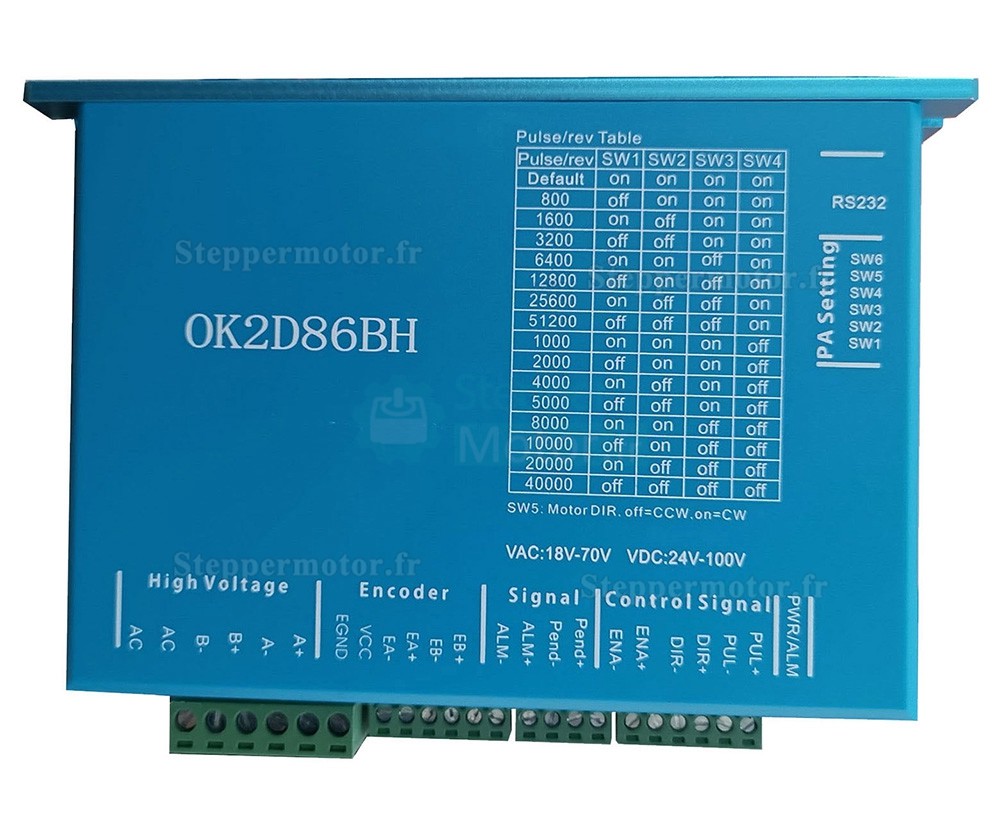

Subdivisé en 16 réglages (800-51200) pour répondre aux exigences de la plupart des clients;
Il dispose de plusieurs fonctions de protection telles que les surintensités, les surtensions, les survitesses, les surchauffes et les erreurs de suivi excessives.

Specifications:
Modèle:OK2D86BH
Courant de crête de sortie: 0~8,2A
Tension d'entrée: +24~100VCC (Typique 50 VCC)
Courant du signal logique: 7~20mA (Typique 10mA)
Fréquence d'entrée d'impulsion: 0~300kHz
Courant codeur:50mA
Résistance d'isolement: 500MΩ;

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

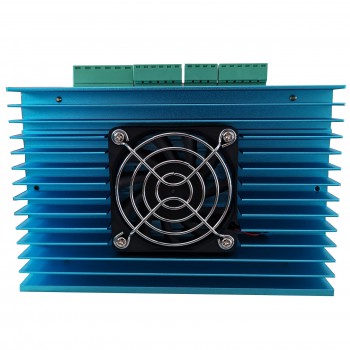

Refroidissement: Refroidissement naturel ou refroidissement force
Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
Température ambiante: 0℃ － 50℃
Humidité: 40%RH－90%RH
Température de fonctionnement: 70℃ MAXIMUM
Vibration: 5,9 m/s2 maximum
Température de stockage: -20℃ －+80℃
Poids:567g

Resources

• Manuel du driver: OK2D86BH manual.pdf

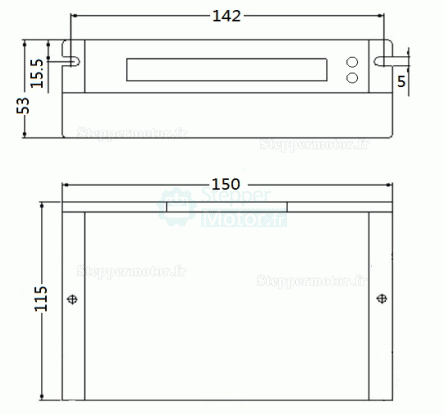

Installer l'image : (unité : mm [1 pouce = 25,4 mm])
