Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-OK2D57ECS-24HE40 4,0 Nm 5A (Moteur Nema 24 & Driver)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple moteur:
Manuel du driver:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-OK2D57ECS-24HE40 4,0 Nm 5A (Moteur Nema 24 & Driver)

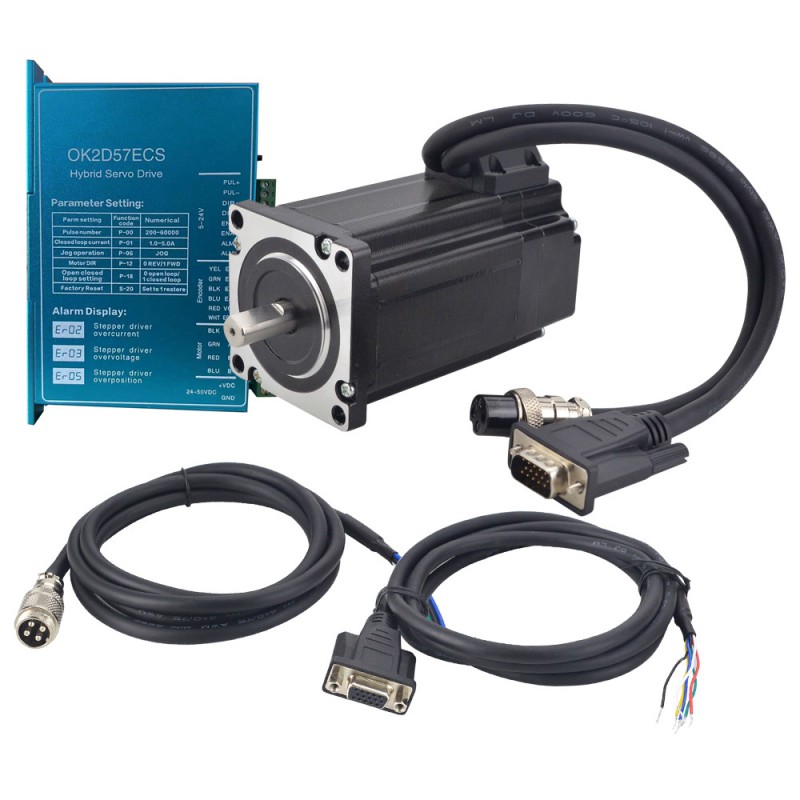

Ce kit CNC comprend:
- 1 x Driver moteur pas a pas boucle fermée OK2D57ECS pour moteur Nema 23 /24 (0-6,2A 24-60VCC)

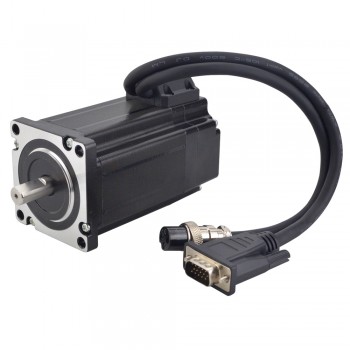

- 1 x Moteur pas à pas en boucle fermée Nema 24 24HE40-5004D-E1000 série E 1,8 degrés 4,0 Nm avec encodeur 1000CPR

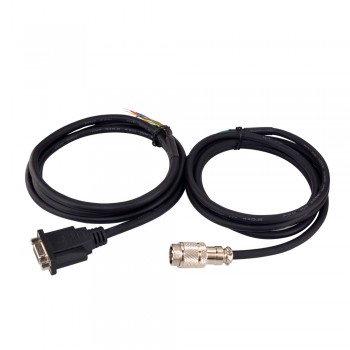

- 1 x Câble de d'extension d'encodeur RS232 femelle de 1,7 m pour moteur pas à pas en boucle fermée
- 1 x Câble d'extension AWG20 de 1,7 m avec connecteur aviation GX16 pour moteur pas à pas en boucle fermée Nema 23 et 24
Spécification du moteur
- Numéro de pièce du fabricant: 24HE40-5004D-E1000
- Nombre de phases: 2
- Couple de maintien: 4.0 Nm(566.56oz.in)
- Courant/phase: 5.0 A
- Résistance phase: 0.6 ohms± 10%
- Inductance de Phase: 2.6 mH ± 20%(1KHz)
- Dimension de la bride: 60 x 60 mm
- Longueur du moteur: 100 mm
- Diamètre de l'arbre: Φ10 mm
- Longueur d'arbre: 21 mm
- Longueur de l'arbre de clavette: 15 mm
- Longueur de câble: 300 mm
Spécification de l'encodeur
- Tension de conduite : 5 V
- Courant de sortie : 55mA
- Résolution : 1000ppr
- Signal de sortie : 2 canaux
- Fréquence de sortie : ≤1 MHz
- Vitesse de fonctionnement : ≤5000rpm
- Protection IP : IP20

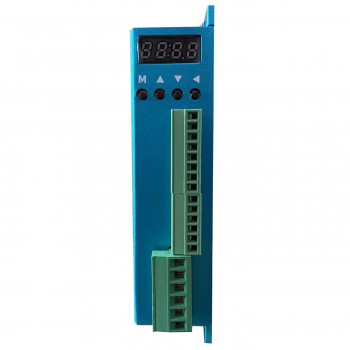

Spécifications du driver

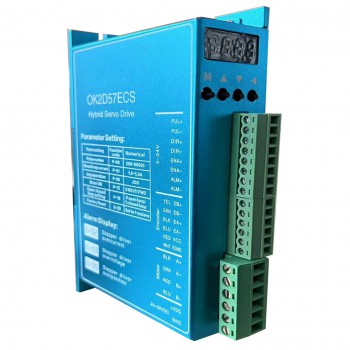

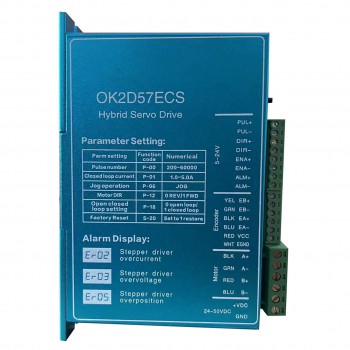

Modèle:OK2D57ECS
Courant de crête de sortie: 1~6.0A
Tension d'entrée: +24~48VDC (Typical 36VDC)
Courant du signal logique: 7~20mA (Typical 10mA)
Fréquence d'entrée d'impulsion: 0~200kHz
Courant logique du port de sortie numérique : 100 mA
Résistance à la tension du port de sortie numérique : 24 V
Puissance: 150W
Résistance d'isolement: 500MΩ
Poids:300g;
Adoption d'une nouvelle puce DSP double cœur dédiée au contrôle moteur 32 bits;
Adopter des algorithmes avancés de contrôle de courant vectoriel, de vitesse et de position en boucle fermée;
Le rapport de courant statique et dynamique peut être réglé automatiquement;
Le moteur est livré avec un encodeur haute précision de 1000 lignes;
Entrée de signal différentiel isolée par optocoupleur;
La fréquence de réponse impulsionnelle peut atteindre jusqu'à 200KHZ;
Il dispose de plusieurs fonctions de protection telles que les surintensités, les surtensions, les survitesses, les surchauffes et les erreurs de suivi excessives.
Connexion
PIN
|
1
|
2
|
3
|
4
|
Couleur
|
Blanc
|
Vert
|
Bleu
|
Noir
|
Moteur
|
A+
|
A-
|
B+
|
B-
|
PIN
|
2
|
3
|
1
|
13
|
11
|
12
|
Couleur
|
Rouge
|
Blanc
|
Noir
|
Bleu
|
Jaune
|
Vert
|
Encoder
|
VCC
|
EGND
|
EA+
|
EA-
|
EB+
|
EB-
|
CNC Kit Specification | |
---|---|
Nombre d'axes | Single Axis |
Boucle ouverte/ Boucle fermée | Closed-loop |
Spécification du moteur | |
Couple de maintien (Ncm) | 400 |
Couple de maintien (oz.in) | 566,56 |
Inductance de Phase(mH) | 2,6 |
Longueur de câble(mm) | 300 |
Dimension de la bride | nema 24 |
Nombre de câble | 4 |
Résistance de Phase(ohm) | 0,6 |
Courant Nominal (A) | 5,0 |
Diamètre de l'arbre(mm) | 10 |
Longueur d'arbre(mm) | 21 |
Angle par pas(°) | 1,8 |
Spécification de l'encodeur | |
Courant de sortie(mA) | 55 |
Fréquence de sortie(MHz) | ≤1MHz |
Signal de sortie | 2 Channels |
Résolution(CPR) | 1000 |
Vitesse de fonctionnement (tr/min) | ≤5000 |
