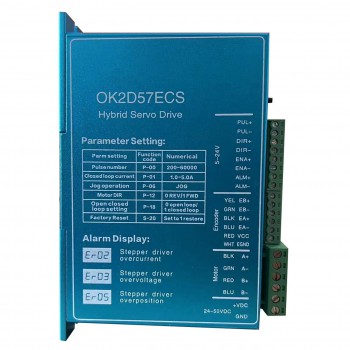

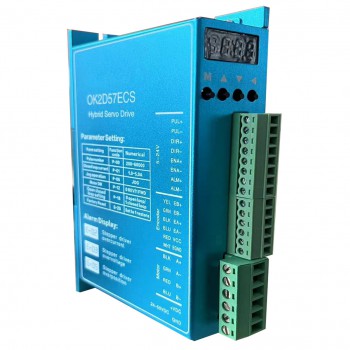

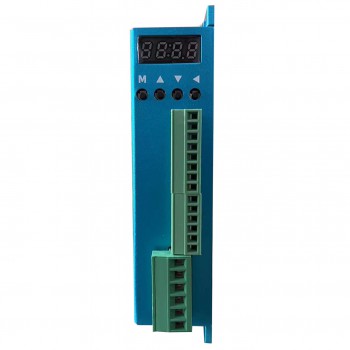

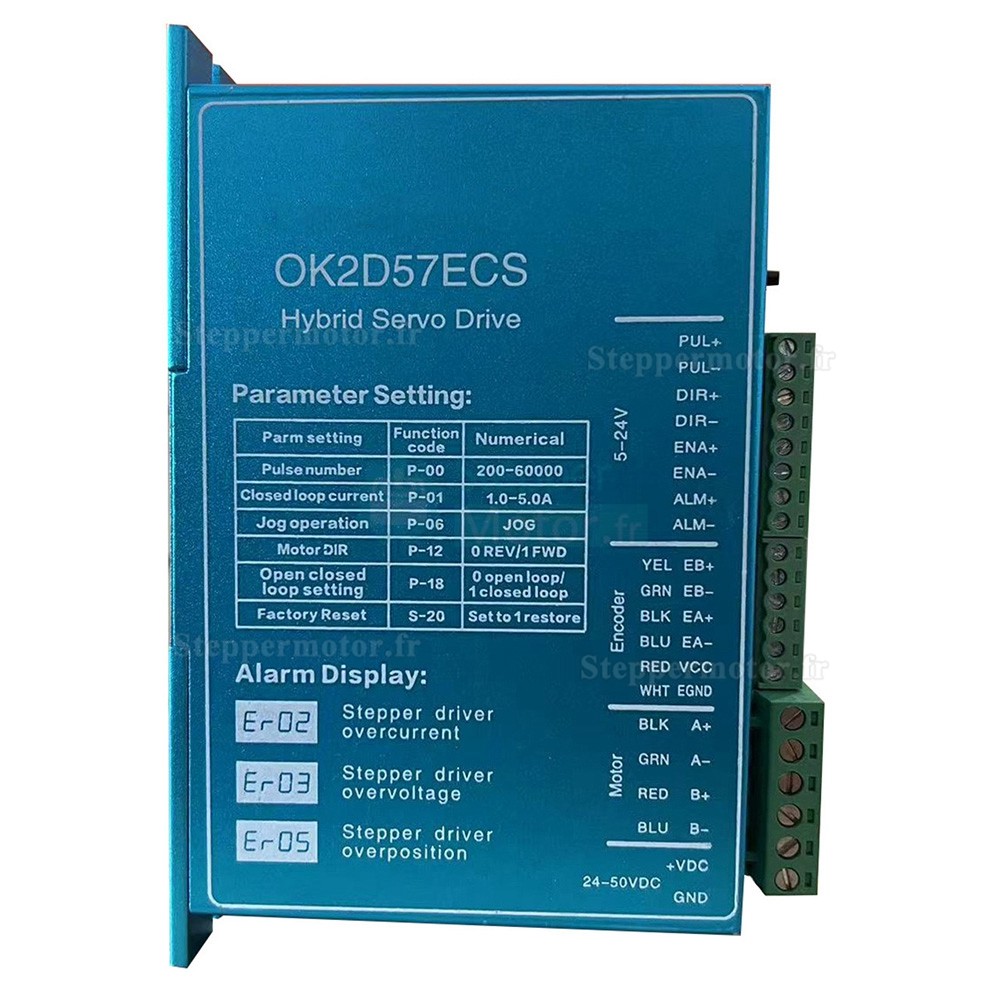

Driver moteur pas a pas boucle fermée OK2D57ECS pour moteur Nema 23 /24 (0-6,2A 24-60VCC)

Driver moteur pas a pas boucle fermée OK2D57ECS pour moteur Nema 23 /24 (0-6,2A 24-60VCC)

Principales caractéristiques:
En boucle fermée, élimine la perte de synchronization
Plage de fonctionnement plus large – couple plus élevé et vitesse plus élevée
Réduction de l'échauffement du moteur et efficacité accrue
Mouvement fluide et faible bruit du moteur
Ne nécessite pas une marge de couple élevée
Pas de réglage et toujours stable
Couple élevé au démarrage et à faible vitesse, grande rigidité à l'arrêt

Paramètres de performance:
Adoption d'une nouvelle puce DSP double cœur dédiée au contrôle moteur 32 bits;
Adopter des algorithmes avancés de contrôle de courant vectoriel, de vitesse et de position en boucle fermée;
Le rapport de courant statique et dynamique peut être réglé automatiquement;
Le moteur est livré avec un encodeur haute précision de 1000 lignes;
Entrée de signal différentiel isolée par optocoupleur;
La fréquence de réponse impulsionnelle peut atteindre jusqu'à 200KHZ;
Il dispose de plusieurs fonctions de protection telles que les surintensités, les surtensions, les survitesses, les surchauffes et les erreurs de suivi excessives.

Specifications:
Modèle:OK2D57ECS
Courant de crête de sortie: 1~6,0A
Tension d'entrée: +24~48VCC (Typique 36 V CC)
Courant du signal logique: 7~20mA (Typique 10 mA)
Fréquence d'entrée d'impulsion: 0~200kHz
Courant logique du port de sortie numérique : 100 mA
Résistance à la tension du port de sortie numérique : 24 V
Puissance: 150W
Résistance d'isolement: 500MΩ
Poids:300g;

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):
Refroidissement: Refroidissement naturel ou refroidissement force
Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
Température ambiante: 0℃ － 50℃
Humidité: 40%RH－90%RH
Température de fonctionnement: 70℃ maximum
Vibration: 10~55Hz/0,15mm
Température de stockage: -20℃ －+65℃;

Resources

• Manuel du driver: OK2D57ECS manual.pdf

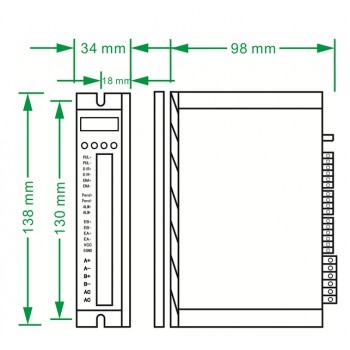

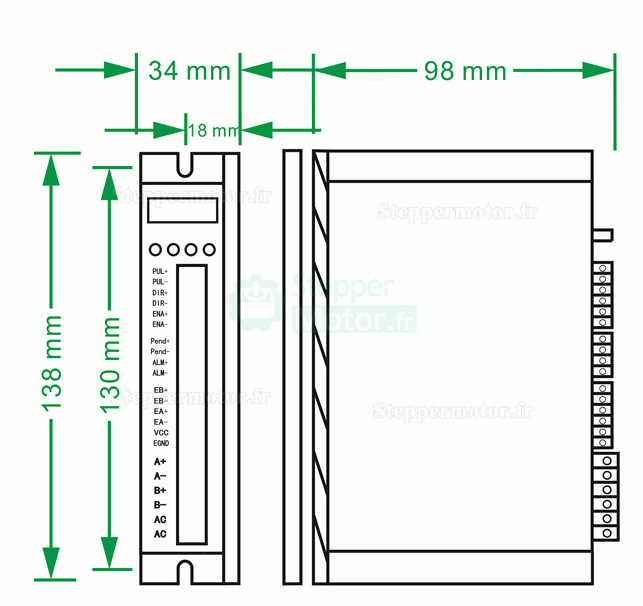

Image de taille d'installation:
