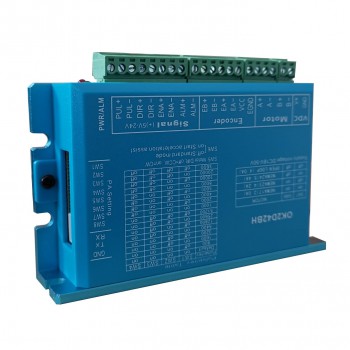

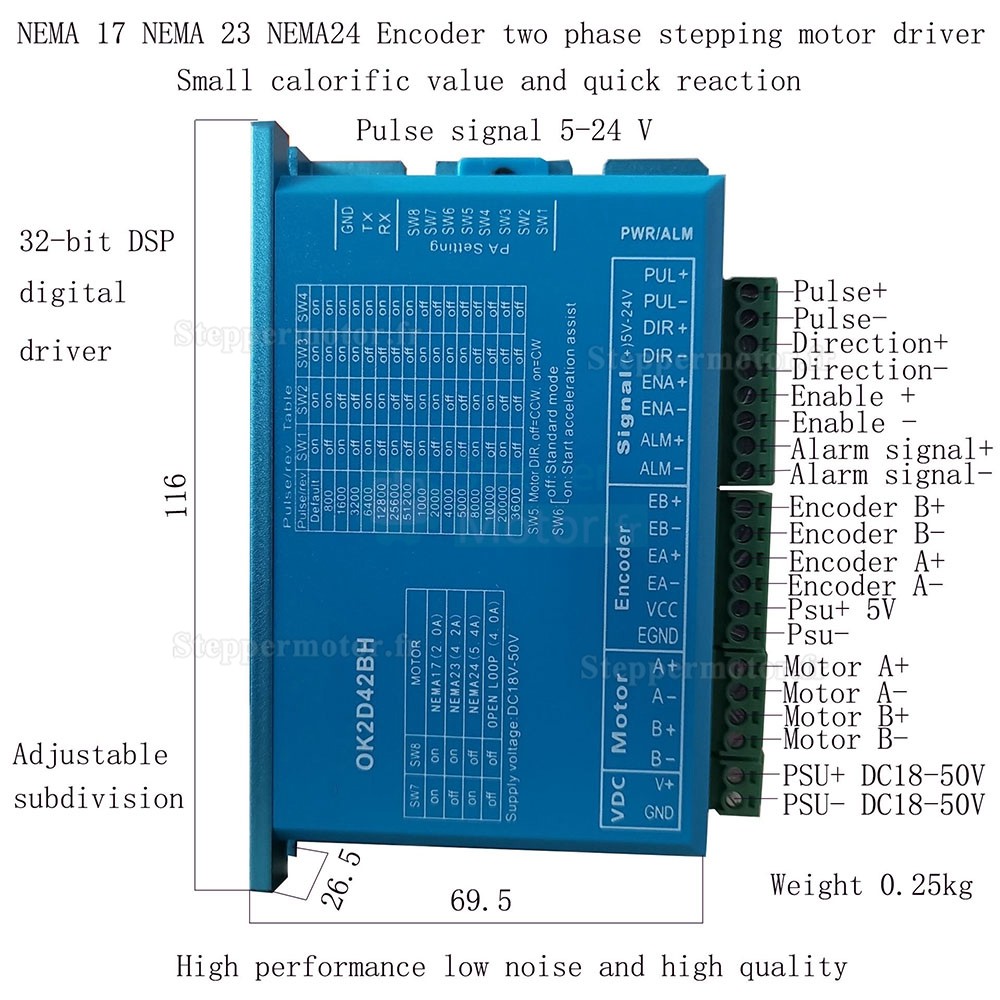

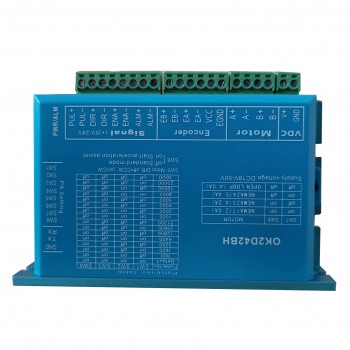

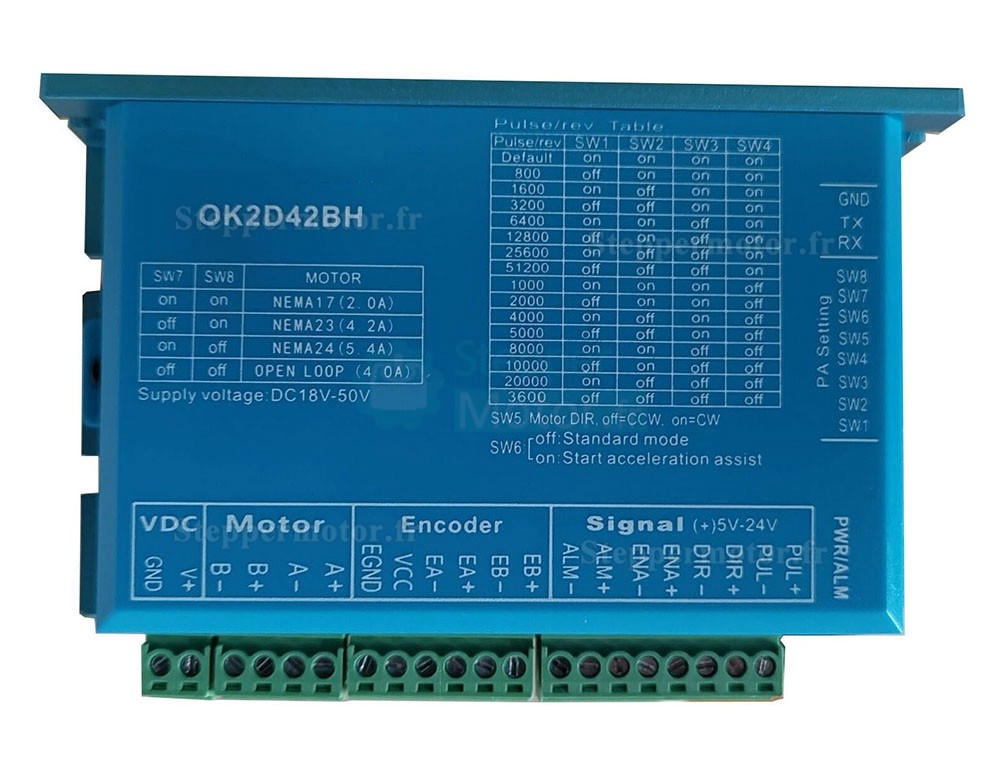

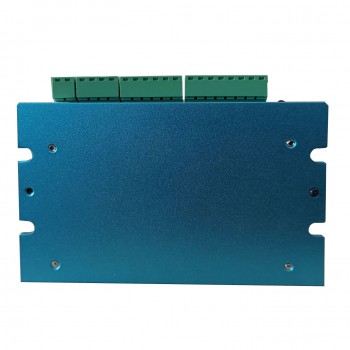

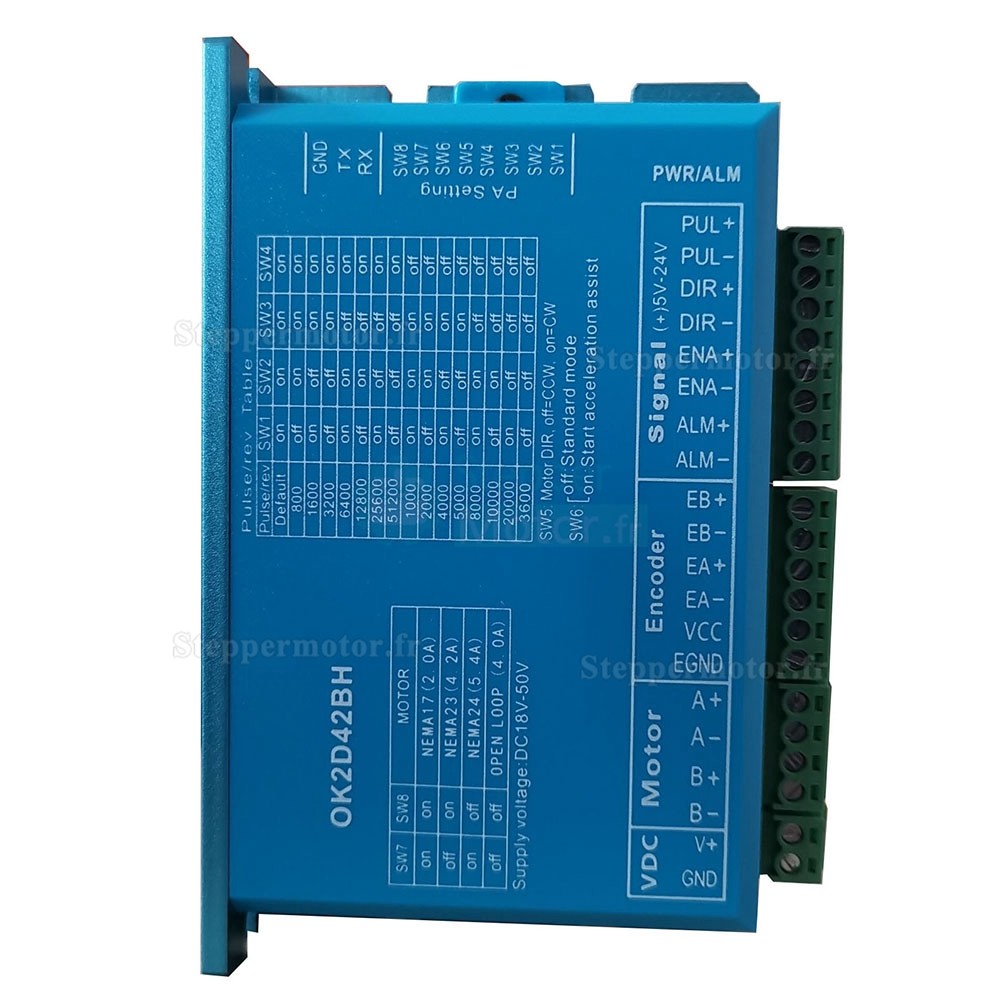

Driver moteur pas a pas boucle fermée OK2D42BH pour moteur Nema 23 /24 (0-5,6A 18-70VCC)

Driver moteur pas a pas boucle fermée OK2D42BH pour moteur Nema 23 /24 (0-5,6A 18-70VCC)

Principales caractéristiques:
En boucle fermée, élimine la perte de synchronization
Plage de fonctionnement plus large – couple plus élevé et vitesse plus élevée
Réduction de l'échauffement du moteur et efficacité accrue
Mouvement fluide et faible bruit du moteur
Ne nécessite pas une marge de couple élevée
Pas de réglage et toujours stable
Couple élevé au démarrage et à faible vitesse, grande rigidité à l'arrêt



Paramètres de performance:
Adoption d'une nouvelle puce DSP double cœur dédiée au contrôle moteur 32 bits;
Adopter des algorithmes avancés de contrôle de courant vectoriel, de vitesse et de position en boucle fermée;
Le rapport de courant statique et dynamique peut être réglé automatiquement;
Le moteur est livré avec un encodeur haute précision de 1000 lignes;
Entrée de signal différentiel isolée par optocoupleur;
La fréquence de réponse impulsionnelle peut atteindre jusqu'à 300KHZ;
Subdivisé en 16 réglages (200~51200) pour répondre aux exigences de la plupart des clients;
Il dispose de plusieurs fonctions de protection telles que les surintensités, les surtensions, les survitesses, les surchauffes et les erreurs de suivi excessives.



Specifications:
Modèle:OK2D42BH
Courant de crête de sortie: 0~5,6A
Tension d'entrée: +18~70VCC (Typique 36 V CC)
Courant du signal logique: 7~16mA (Typique 10 mA)
Fréquence d'entrée d'impulsion: 0~200kHz
Micropas (étapes/rév.):200~51200ppr
Courant codeur:50mA
Résistance d'isolement: 500MΩ
Poids:580g


Environnement d'exploitation et autres spécifications:
Refroidissement: Refroidissement naturel ou refroidissement force
Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
Température ambiante: 0℃ － 50℃
Humidité: <80%RH (Sans condensation, sans givrage)
Température de fonctionnement: 70℃ maximum
Vibration: 5,9 m/s2 maximum
Température de stockage: -20℃ －+80℃;

Resources

• Manuel du driver: OK2D42BHmanual.pdf
