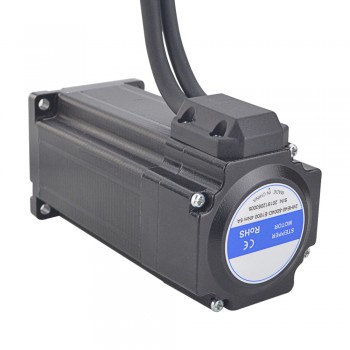

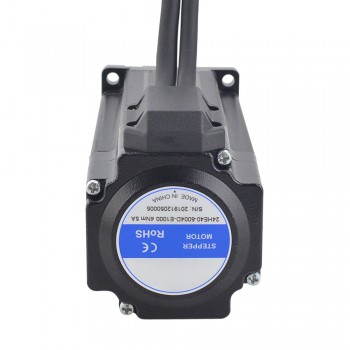

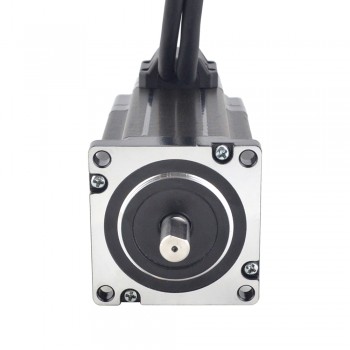

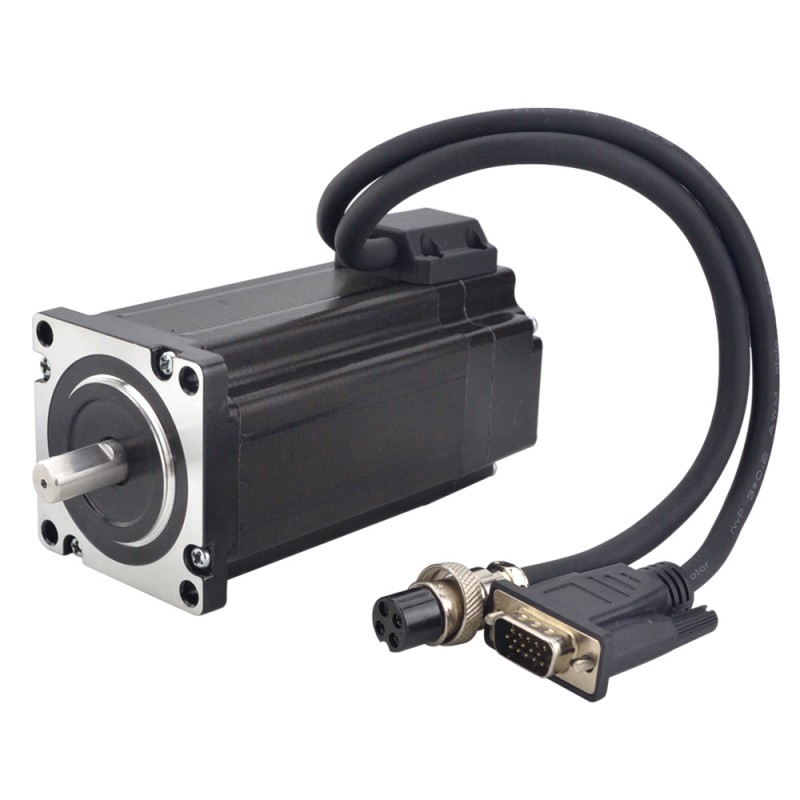

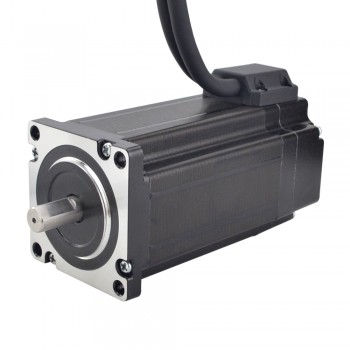

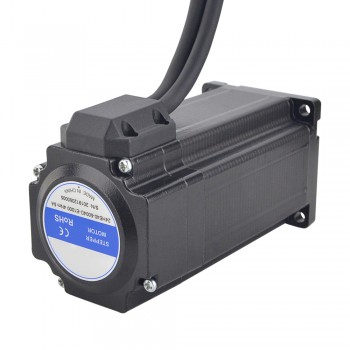

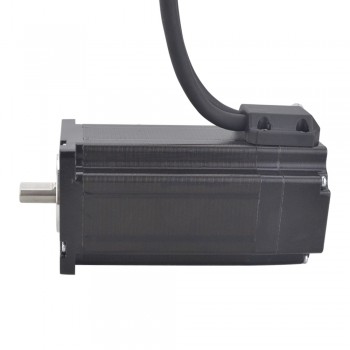

Moteur pas à pas en boucle fermée Nema 24 24HE40-5004D-E1000 série E 1,8 degrés 4,0 Nm avec encodeur 1000CPR
Moteur pas à pas en boucle fermée Nema 24 24HE40-5004D-E1000 série E 1,8 degrés 4,0 Nm avec encodeur 1000CPR
Spécification électrique
- Numéro de pièce du fabricant: 24HE40-5004D-E1000
- Nombre de phases: 2
- Angle par pas: 1,8 degrés
- Couple de maintien: 4,0 Nm(566,56oz.in)
- Courant/phase: 5,0 A
- Résistance phase: 0,6 ohms± 10%
- Inductance de Phase: 2,6 mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 60 x 60 mm
- Longueur du moteur: 100 mm
- Diamètre de l'arbre: Φ10 mm
- Longueur d'arbre: 21 mm
- Longueur de l'arbre de Keyway: 15 mm
- Longueur de câble: 300 mm
- Poids: 1,62 kg
Spécification de l'encodeur
- Tension de conduite: 5V
- Courant de sortie: 55mA
- Resolution : 1000ppr
- Signal de sortie: 2 canaux
- Fréquence de sortie: ≤1MHz
- Vitesse de course: ≤5000 tr/min
- Protection IP: IP20
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche complète: 24HE40-5004D-E1000.pdf
- Courbe de couple: 24HE40-5004D-E1000 Torque Curve.pdf
- 24HE40-5004D-E1000.STEP
| Spécification du moteur | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 400 |
| Couple de maintien (oz.in) | 566,56 |
| Inductance de Phase(mH) | 2,6 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | nema 24 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,6 |
| Courant Nominal (A) | 5.0 |
| Diamètre de l'arbre(mm) | 10 |
| Longueur d'arbre(mm) | 21 |
| Angle par pas(°) | 1,8 |
| Spécification de l'encodeur | |
| Courant de sortie(mA) | 55 |
| Fréquence de sortie(MHz) | ≤1MHz |
| Tension nominale(V) | 5 |
| Résolution(CPR) | 1000 |
| Signal de sortie | 2 canaux |
