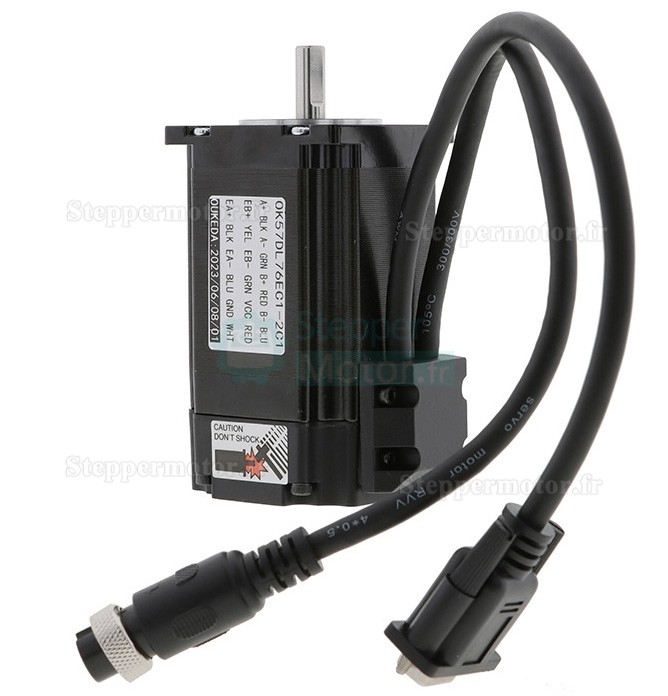

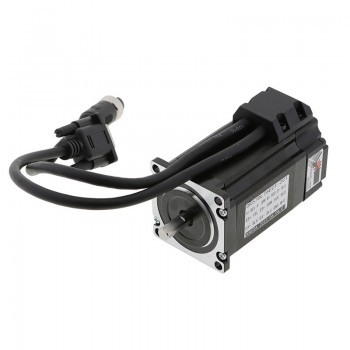

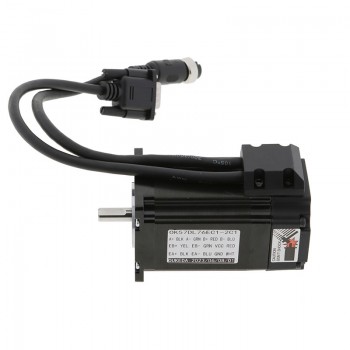

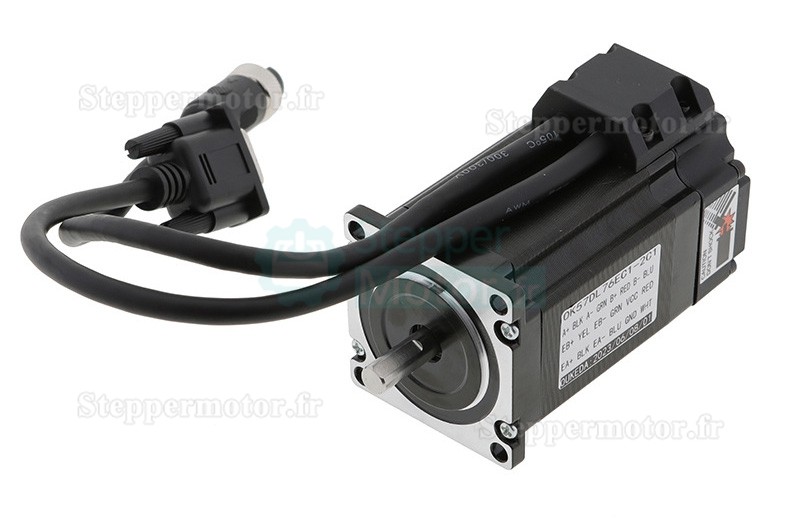

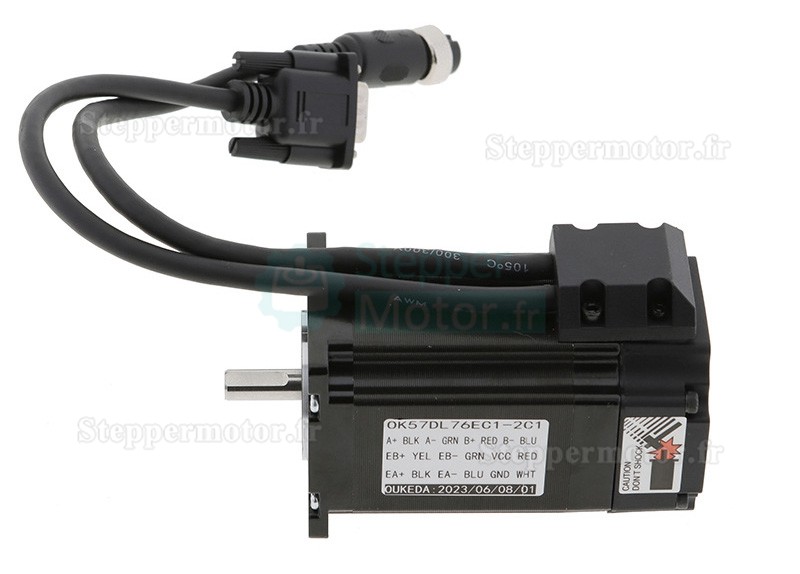

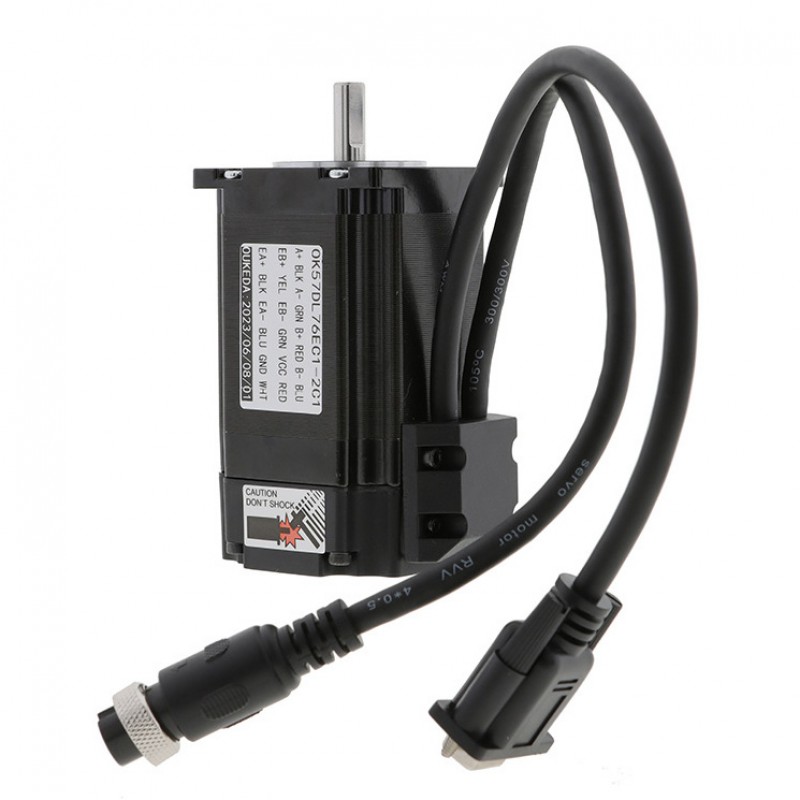

Moteur pas à pas en boucle fermée NEMA 23 Oukeda OK57DL76EC1-2C1 1,8° 2,0 Nm
Il s'agit d'un moteur pas à pas bipolaire biphasé en boucle fermée avec un angle de pas de 1,8° et un couple de maintien de 2,0 Nm. Il offre un courant de phase de 2,8 A et est compatible avec une plage de tension de 20 à 48 VCC. Avec un châssis Nema 23 (57 mm x 57 mm) et un arbre de 8 mm de diamètre, il convient à diverses applications industrielles et d'automatisation.
Spécification électrique
Numéro de pièce du fabricant: OK57DL76EC1-2C1
Nombre de phases: 2
Angle par pas: 1,8 deg
Couple de maintien: 2,0 Nm(283,22oz.in)
Courant de phase: 2,8 A
Tension de phase:2,0VCC
Tension nominale:20-48VCC
Résistance de phase: 1,13 ohms± 10%
Inductance : 3,6 mH ± 20 % (1 kHz)

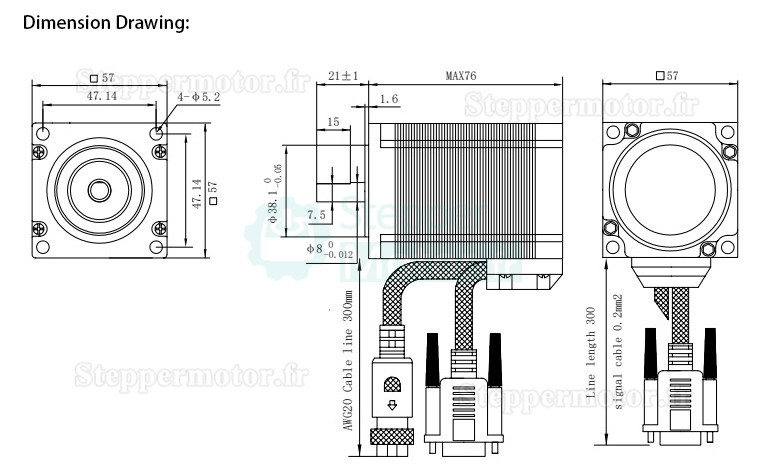

Spécifications physiques

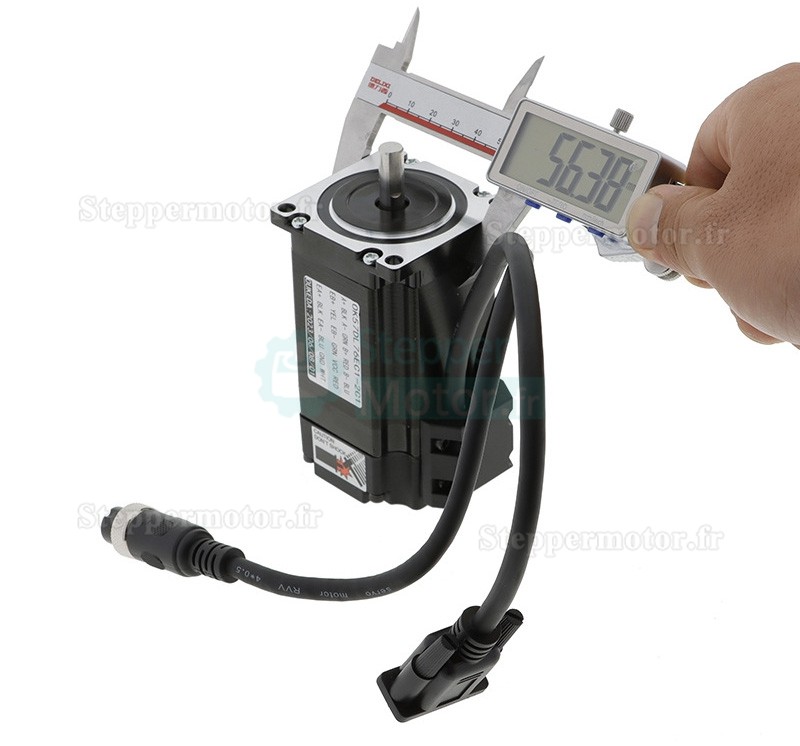

Dimension de la bride: 57 x 57 mm
Longueur du moteur: 76 mm
Diamètre de l'arbre: Φ8 mm
Longueur d'arbre: 21 mm
Longueur de D-Cut: 15 mm
Longueur des câble: 300 mm
Poids: 1,6 kg;
| Spécification du moteur | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |

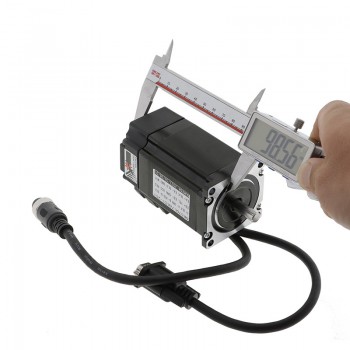

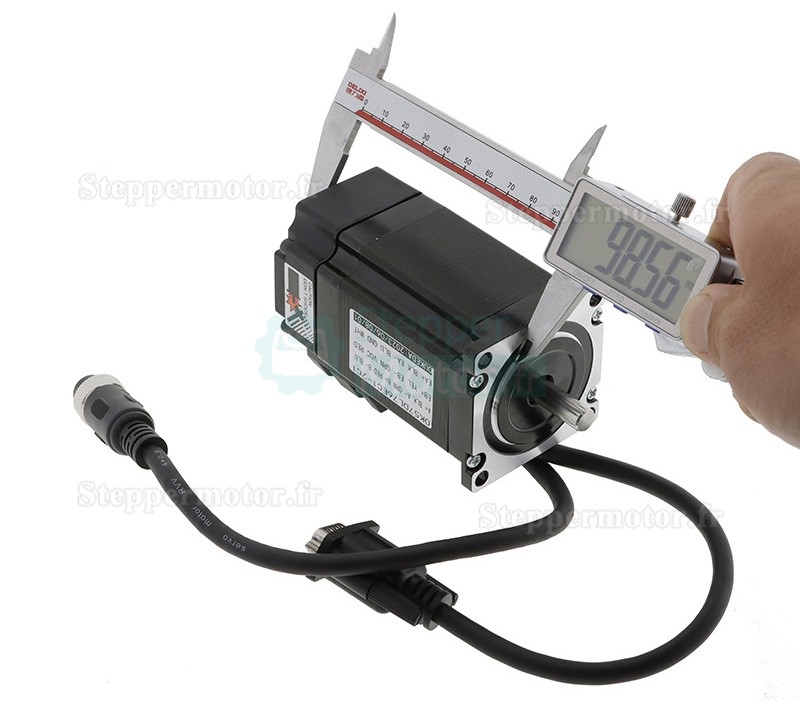

| Longueur du moteur(mm) | 98,56 |
| Couple de maintien (Ncm) | 200 |
| Couple de maintien (oz.in) | 283,22 |
| Inductance de Phase(mH) | 3,6 |
| Longueur de câble(mm) | 300 |
| Longueur du moteur(mm) | 76 |
| Dimension de la bride | NEMA 23 |
| Résistance de Phase(ohm) | 1,13 |
| Courant Nominal (A) | 2,8 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | arbre unique |
| Angle par pas(°) | 1,8 |
| Nombre de phases | 2 |
| Spécification physique | |
| Poids(g) | 1600 |
