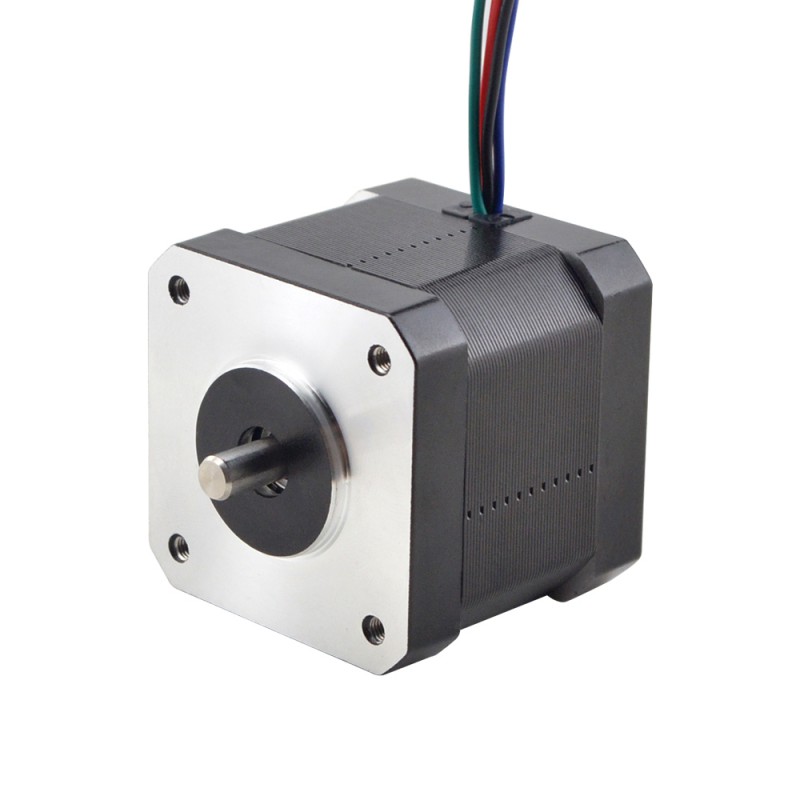

Moteur pas à pas Nema 17 à arbre court bipolaire 17HS15-1584S 36Ncm 1,58A 42x42x39mm 4 fils

Moteur pas à pas Nema 17 à arbre court bipolaire 17HS15-1584S 36Ncm 1,58A 42x42x39mm 4 fils

Ce moteur pas à pas Nema 17 à arbre court avec un arbre de 9,5 mm de longueur, la taille du moteur est de 42x42x39mm. Il comporte 4 fils, chaque phase consomme un courant de 1,58 A, avec un couple de maintien de 36 Ncm (51 oz.in). Il est conçu pour les réducteurs planétaires de la série PLM.

Spécification électrique

Numéro de pièce du fabricant: 17HS15-1584S

Type de moteur: Bipolaire pas à pas

Angle par pas: 1,8degrés

Couple de maintien: 36Ncm(51oz.in)

Courant/phase: 1,58A

Résistance phase: 1,65ohms

Inductance de Phase: 3,2mH ± 20%(1KHz)

Spécification physique

Dimension de la bride: 42 x 42mm

Longueur du moteur: 39mm

Diamètre de l'arbre: Φ5mm

Longueur d'arbre: 9,5mm

Nombre de câble: 4

Longueur de câble: 500mm

Poids: 320g

Connexion

Ressources

• Fiche technique complète: 17HS15-1584S.pdf
• 17HS15-1584S_Torque_Curve.pdf
• 17HS15-1584S.STEP
