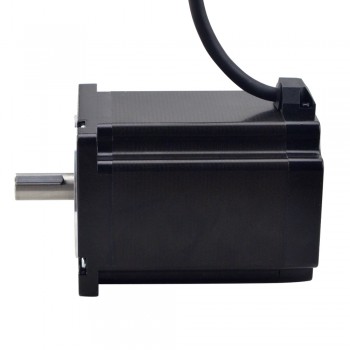

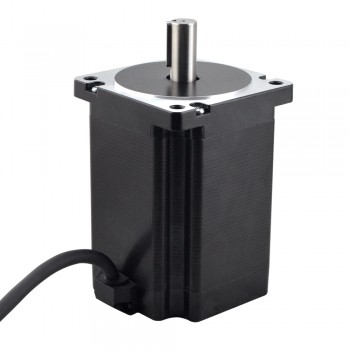

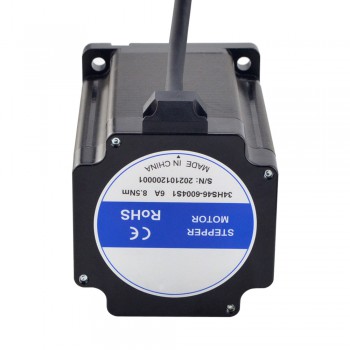

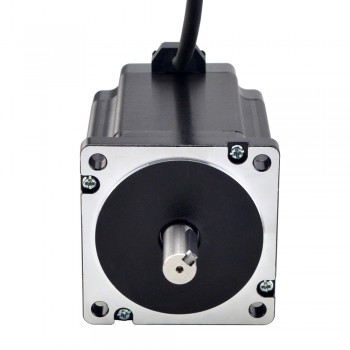

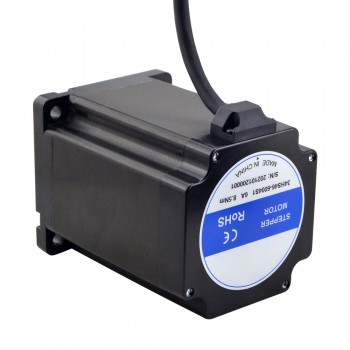

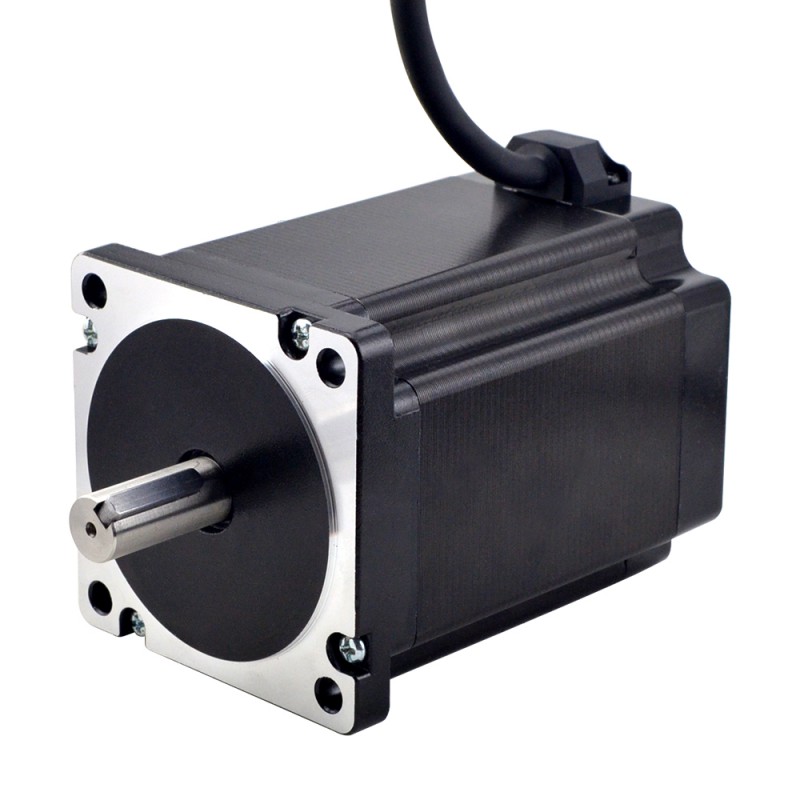

Moteur pas à pas Nema 34 série S 34HS46-6004S1 1,8 degrés 8,5Nm 6,0A arbre de clavette 4 fils
Moteur pas à pas Nema 34 série S 34HS46-6004S1 1,8 degrés 8,5Nm 6,0A arbre de clavette 4 fils
Spécification électrique
Numéro de pièce du fabricant: 34HS46-6004S1
Nombre de phases: 2
Angle par pas: 1,8 degrés
Couple de maintien: 8,5Nm(1203,94oz.in)
Courant/phase: 6,0 A
Résistance phase: 0,7 ohms± 10%
Inductance de Phase: 5,8 mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 86 x 86 mm
Longueur du moteur: 118 mm
Diamètre de l'arbre: Φ14 mm
Longueur d'arbre: 32 mm
Longueur de l'arbre de Keyway: 25 mm
Nombre de câble: 4
Longueur de câble: 1000 mm
Poids: 5,5kg
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
Ressources
- Fiche technique complète:34HS46-6004S1.pdf
- 34HS46-6004S1_Torque_Curve.pdf
- 34HS46-6004S1.STEP
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 850 |
| Couple de maintien (oz.in) | 1203,94 |
| Inductance de Phase(mH) | 5,8 |
| Résistance de Phase(ohm) | 0,7 |
| Courant Nominal (A) | 6.0 |
| Angle de pas (degrés) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 110 |
| Taille du cadre(mm) | Nema 34 (86 x 86) |
| Longueur de câble(mm) | 1000 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 32 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 4000 |
| Type d'arbre de sortie | Keyway |
| Indice IP | 40 |
