Servomoteur intégré CC sans balais Easy NEMA 23 iSV57T-180S arbre court 180w 3000 tr/min 0,6 Nm 20-50 VCC

Servomoteur intégré CC sans balais Easy NEMA 23 iSV57T-180S arbre court 180w 3000 tr/min 0,6 Nm 20-50 VCC

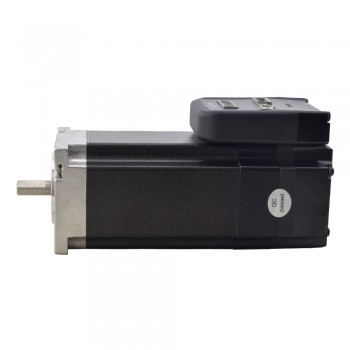

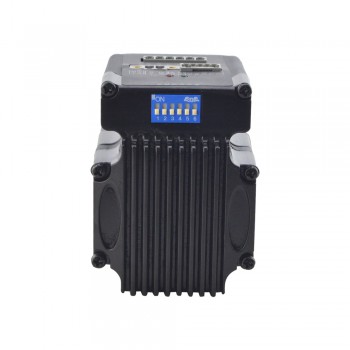

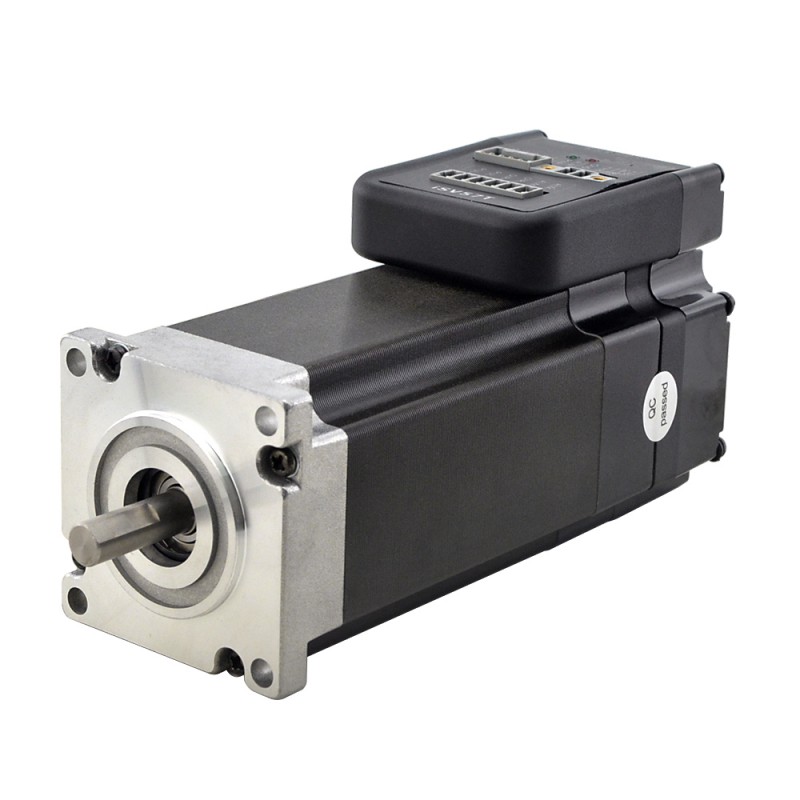

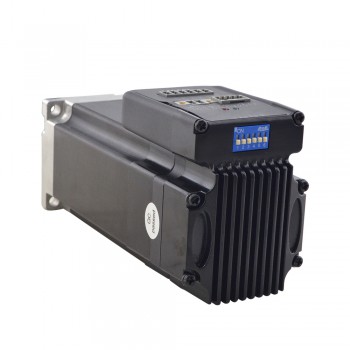

Le servomoteur intégré iSV57T-180S est un moteur sans balais de 57 mm intégré à un encodeur 16 bits et un servomoteur. Grâce à sa taille très compacte et avec tous les composants intégrés, l'iSV57T-180S permet d'économiser de l'espace de montage, d'éliminer le temps de connexion de l'encodeur et de câblage du moteur, de réduire les interférences et de réduire/réduire les coûts de câbles et de main d'œuvre. Taille compacte intégrée pour économiser de l'espace de montage et du temps de configuration, et réduire les interférences électriques.

La longueur de l'arbre de 21 mm peut correspondre directement aux réducteurs planétaires de la série PLE.

Principales caractéristiques:

Tension d'entrée 20-50 V CC, courant de crête de sortie 0-6 A.

Entrée de commande de pas et de direction pour le contrôle de position

Taille de montage compatible avec moteur pas à pas

Mouvement moteur fluide et excellent temps de réponse

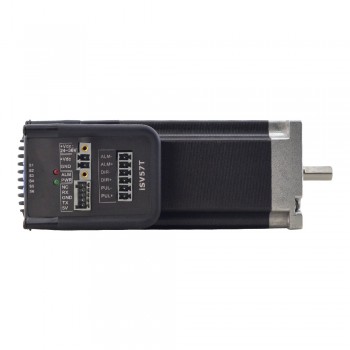

Entrées de contrôle isolées d'impulsion, de direction

Sorties en position et de défaut vers des contrôleurs de mouvement externes pour des commandes système completes

Protection contre les surtensions, les surintensités et les erreurs de position

Electrical pecifications:

Numéro de pièce du fabricant: iSV57T-180S

Puissance nominale(W): 180W

Tension d'entrée: +20~50VCC (Typique 36VCC)

Couple nominal(Nm/oz.in): 0.6/84.98(Nm/oz.in)

Couple maximal(Nm/oz.in): 1.5/212.46(Nm/oz.in)

Vitesse nominale(tr/min): 3000tr/min

Vitesse de pointe(tr/min): 4000tr/min

Courant de crête de sortie: 0~6A

Courant du signal logique: 7~16mA (Typique 10mA)

Fréquence d'entrée d'impulsion: 0~300kHz

Tension d'impulsion: 5v(Connectez une résistance de 2K ohms en série, si elle est de 24V)

Résistance d'isolement: 100MΩ

Spécifications physiques:

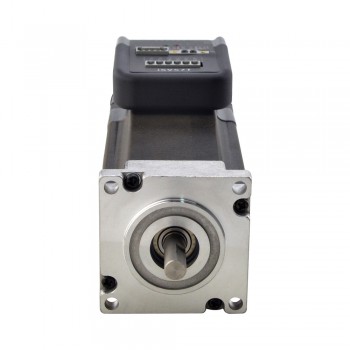

Dimension de la bride: 57 x 57mm

Longueur du moteur: 148mm

Diamètre de l'arbre: 8mm

Longueur de D-Cut: 15mm

Longueur d'arbre: 21mm

Poids: 1.54kg

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

Refroidissement: Refroidissement naturel ou refroidissement force

Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs

Température ambiante: 0℃ - 40℃

Humidité: 40%RH - 90%RH

Température de fonctionnement(dissipateur thermique): 70℃ Max

Vibration: 10-50Hz / 0.15mm

Température de stockage: -20℃ - 65℃

Ressources

• Manuel: iSV57T(S).pdf
• Courbe de couple: ISV57T-180S TorqueSpeed Curve.pdf
• Câble adaptateur RS232 vers USB 2.0: C003
• iSV-T_software.zip
• ISV57T-180S.STEP
