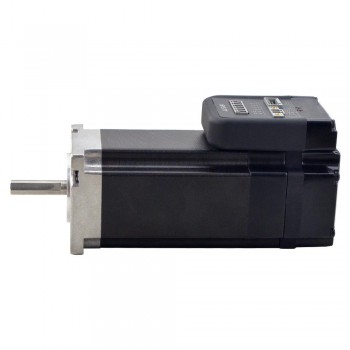

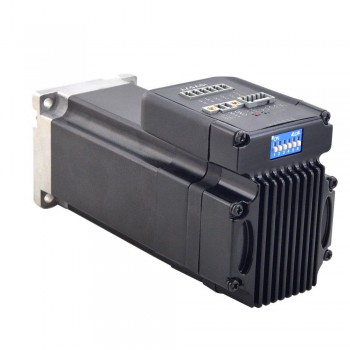

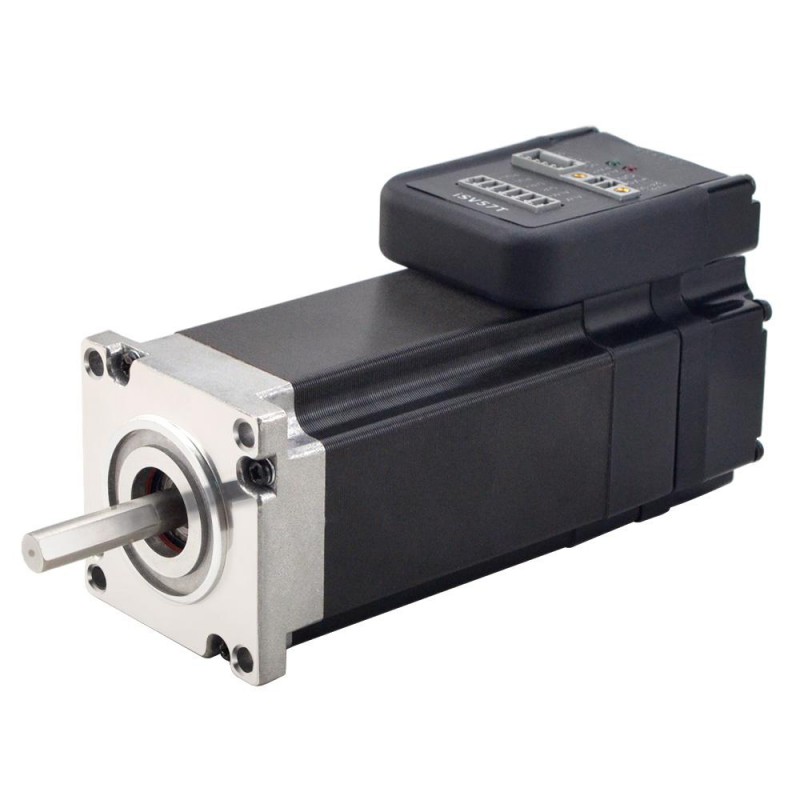

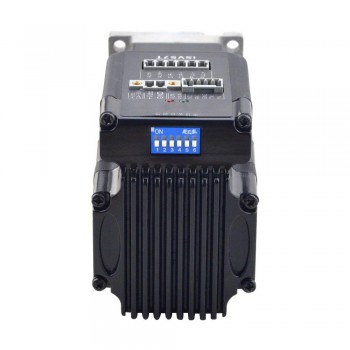

Servomoteur intégré CC sans balais Easy NEMA 23 ISV57T-180 180w 3000 tr/min 0,6 Nm 20-50 VCC
-
Manuels et Documentation:
Logiciel de réglage:
Manuel :
Servomoteur intégré CC sans balais Easy NEMA 23 ISV57T-180 180w 3000 tr/min 0,6 Nm 20-50 VCC
Le servomoteur intégré ISV57T-180 est un moteur sans balais de 57 mm intégré à un encodeur 16 bits et un servomoteur. De taille très compacte et avec tous les composants intégrés, l'ISV57T-180 peut économiser de l'espace de montage, éliminer le temps de connexion de l'encodeur et de câblage du moteur, réduire les interférences et réduire/réduire les coûts de câbles et de main d'œuvre. Taille compacte intégrée pour économiser de l'espace de montage et du temps de configuration, et réduire les interférences électriques.
Principales caractéristiques:
Tension d'entrée 20-50 V CC, courant de crête de sortie 0-6 A.
Entrée de commande de pas et de direction pour le contrôle de position
Taille de montage compatible avec moteur pas à pas
Mouvement moteur fluide et excellent temps de réponse
Entrées de contrôle isolées d'impulsion, de direction
Sorties en position et de défaut vers des contrôleurs de mouvement externes pour des commandes système completes
Protection contre les surtensions, les surintensités et les erreurs de position
Spécifications du driver:
Courant de crête de sortie: 0~6A
Tension d'entrée: +20~50VCC (Typique 36VCC)
Courant du signal logique: 7~16mA (Typique 10mA)
Fréquence d'entrée d'impulsion: 0~300kHz
Tension d'impulsion: 5v(Connectez une résistance de 2K ohms en série, si elle est de 24V)
Résistance d'isolement: 100MΩ
Spécifications électriques:
Numéro de pièce du fabricant: ISV57T-180
Puissance nominale(W): 180
Couple nominal(Nm): 0,6 (84,98oz.in)
Couple maximal(Nm): 1,5 (212,46oz.in)
Vitesse nominale(tr/min): 3000
Vitesse de pointe(tr/min): 4000
Tension nominale(VCC): 36
Poids(kg): 1.54
Spécifications physiques:
Dimension de la bride: 57 x 57 mm
Longueur du moteur: 148 mm
Diamètre de l'arbre: Φ8 mm
Longueur de D-Cut: 15 mm
Longueur d'arbre: 21 mm
Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):
Refroidissement: Refroidissement naturel ou refroidissement force
Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
Température ambiante: 0℃ - 40℃
Humidité: 40%RH-90%RH
Température de fonctionnement(dissipateur thermique): 70℃ Max
Vibration: 10-50Hz / 0.15mm
Température de stockage: -20℃ - 65℃
Integrate Stepper Servo Motor Specification | |
---|---|
Fréquence d'impulsion maximale (KHz) | 300 |
Tension d'entrée (V) | 20 - 50VCC (36V typique) |
Courant de sortie | 0~6 |
Spécification électrique | |
Couple de maintien (Ncm) | 60 |
Spécification du moteur | |
Longueur du moteur(mm) | 128 |
Diamètre de l'arbre(mm) | 8mm |
Longueur d'arbre(mm) | 21 |
Spécification du pilote pas à pas | |
Dimension de la bride (mm) | 57 x 57mm |
