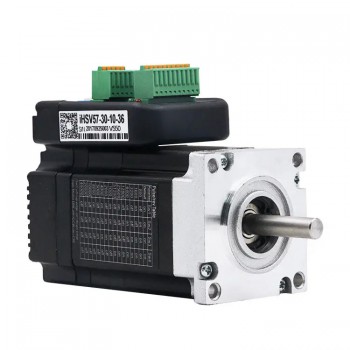

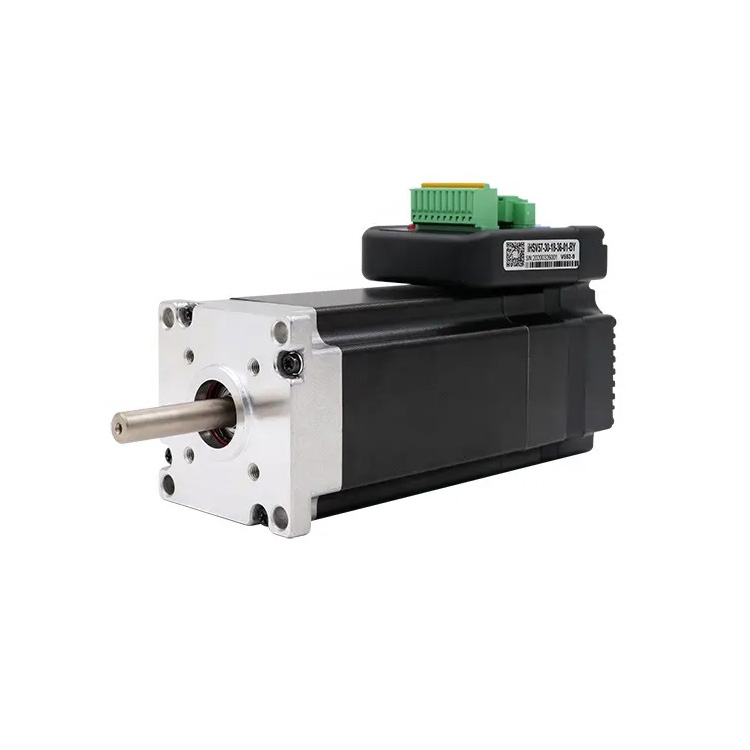

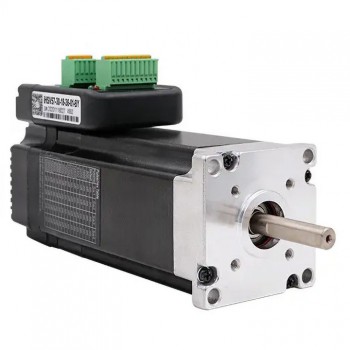

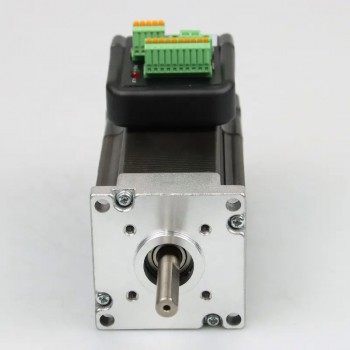

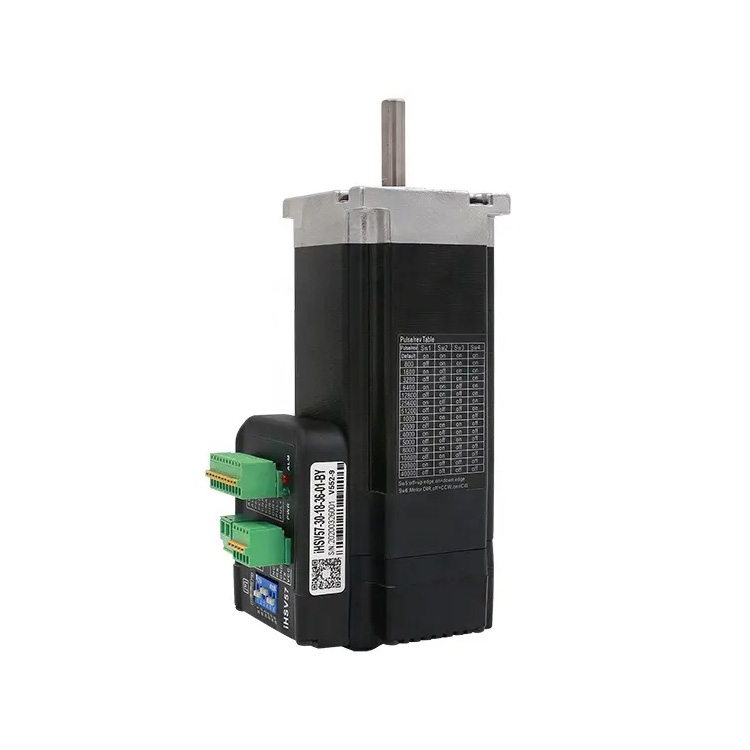

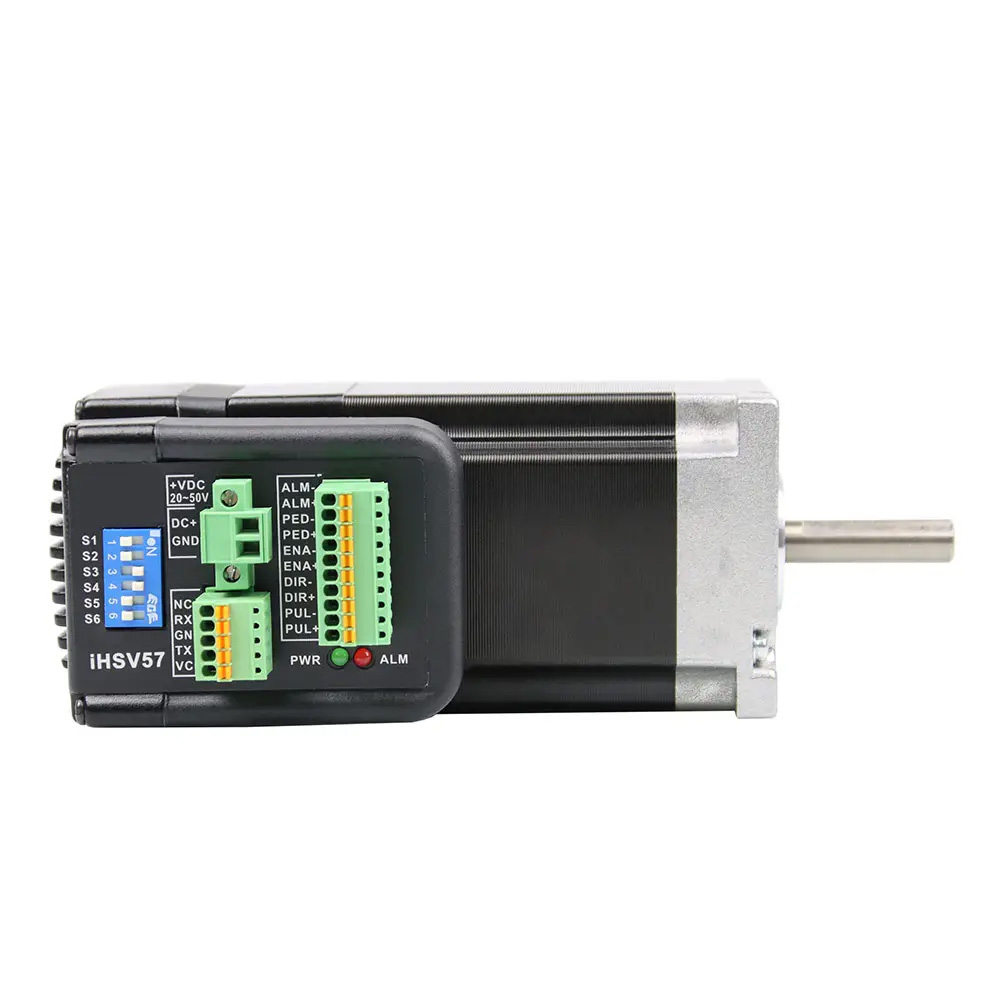

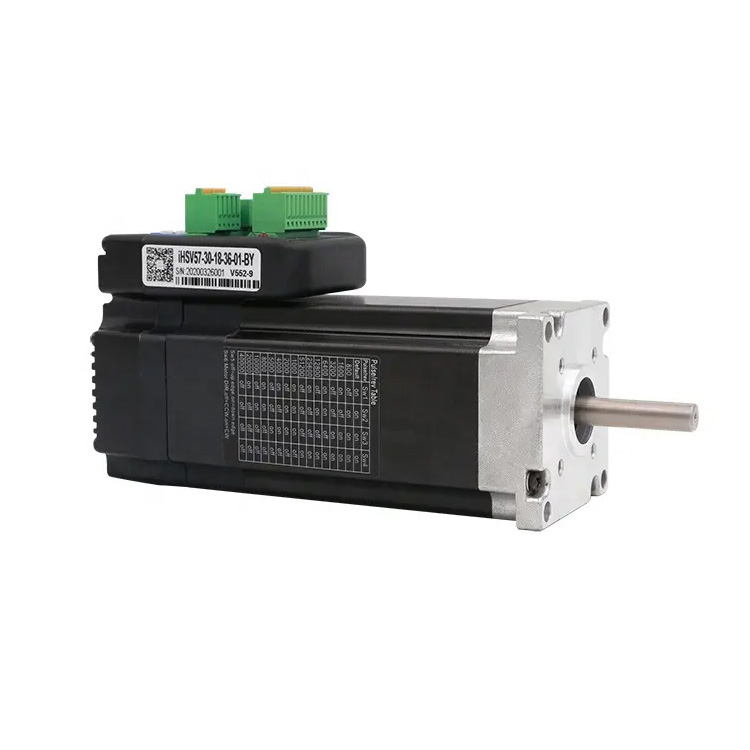

Servomoteur CA intégré Nema 23 JMC iHSV57-30-18-36-BY 180W 36V 0,6N.m triphasé 3000tr/min

Le moteur d'entraînement servo CA intégré iHSV57-30-18-36 est un servomoteur CA intégré dans un servomoteur, adopte un contrôle vectoriel dans la puce DSP, présente un faible coût, une boucle entièrement fermée, entièrement numérique, une faible chaleur, de petites vibrations et une réponse élevée, ainsi que trois modes de contrôle de boucle de rétroaction réglables (boucle de position, boucle de vitesse et boucle de courant).

Spécification électrique:

- Référence fabricant : iHSV57-30-18-36-01-BY

- Tension d’entrée : 20~50 V CC (valeur typique : 36 V)

- Puissance nominale : 180 W

- Tension : 36 V CC

- Diamètre de l’arbre : 8 mm

- Couple de maintien : 0,6 N.m

- Couple de crête : 1,71 N.m

- Résistance : 0,64 ± 10 % ms

- Inductance : 0,72 ± 20 %

- Impédance : 0,53 ± 10 % Ω

- Ligne du codeur : 1 000 lignes

- Courant de sortie continu : 6 A

- Fréquence de réponse : 50 kHz

- Fréquence d’impulsion maximale : 250 K

- Couple : 0,45 Nm

- Vitesse : 3 000 tr/min

- Débit de communication par défaut : 9,6 Kbit/s

- Valeur d’action en cas de surintensité : crête 30 A ± 10 %

- Valeur d'action thermique : 80 °C

- Valeur d'action en cas de surtension : 65 V

- Valeur d'action en cas de sous-tension : 18 V

- Température de fonctionnement : 0 à 70 °C

- Débit par défaut : 9,6 kbit/s (interface de conversion externe requise)

Spécifications physiques:

Dimensions du boîtier : 57 x 57 mm

Longueur du boîtier : 128 mm

Longueur de l'arbre : 33 mm

Diamètre de l'arbre : Φ8 mm

Longueur de la rainure de clavette : 20 mm

Longueur de l'arbre en D : 27 mm

Température de stockage : -20 °C à +80 °C

Environnement d'utilisation : Humidité : 40 à 90 %

Occasion : Éviter la poussière, les brouillards d'huile et les gaz corrosifs

Mode de refroidissement : Refroidissement naturel ou par air forcé

Applications courantes : CNC, impression, laser, machines textiles, etc.
