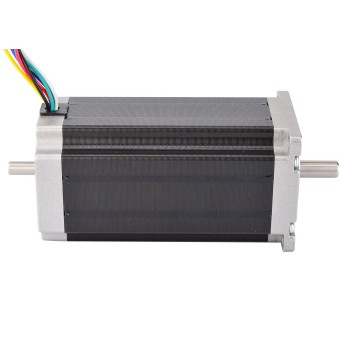

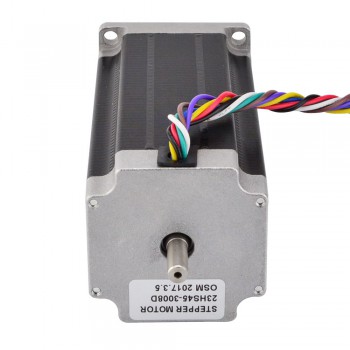

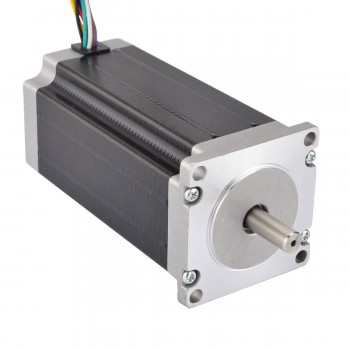

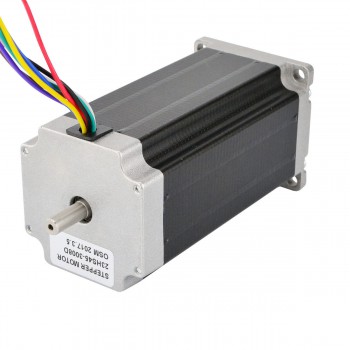

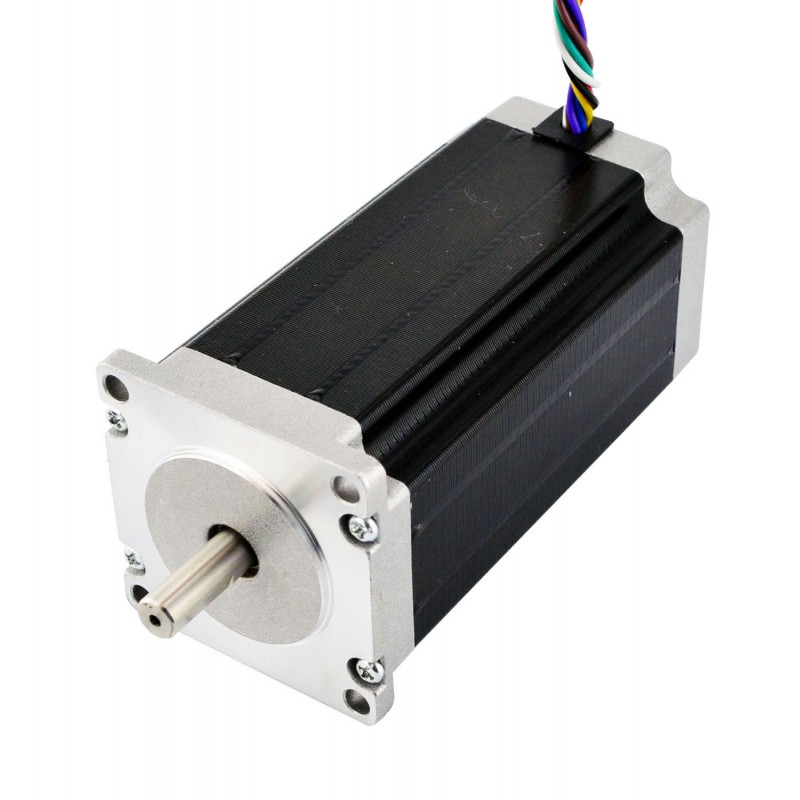

Moteur pas à pas bipolaire à double arbre nema 23 (2,5Nm 23HS45-3008D 1,8 degré 3A 8 fils)
Ce moteur pas à pas NEMA 23 avec angle de pas 1,8deg et taille 57x57x114mm.
Il a 8 fils, qui ont trois options de connexion:
Unipolaire ou bipolaire (série) ou bipolaire (parallèle), vous pouvez choisir n'importe quel type comme vous le souhaitez.
Son couple de serrage atteint 1,7 Nm (240,7 oz) avec connexion unipolaire et 2,5 Nm (354 oz) avec connexion bipolaire.
Un arbre arrière peut monter un encodeur, un volant ou un équivalent.
Spécification électrique
- Numéro du modèle: 23HS45-3008D
- Type de moteur: Unipolar/Bipolaire
- Angle par pas: 1,8 deg
- Couple de maintien(Unipolaire): 1,7Nm(240,7oz.in)
- Couple de maintien(Bipolaire Serial): 2,5Nm(354oz.in)
- Couple de maintien(Bipolaire Parallel): 2,5Nm(354oz.in)
- Courant Nominal/phase(Unipolaire): 3,0A
- Courant Nominal/phase(Bipolaire Serial): 2,12A
- Courant Nominal/phase(Bipolaire Parallel): 4,24A
- Resistance phase(Unipolaire): 0,8 ohms
- Resistance phase(Bipolaire Serial): 1,6 ohms
- Resistance phase(Bipolaire Parallel): 0,4 ohms
- Inductance(Unipolaire): 1,7mH ± 20%(1KHz)
- Inductance(Bipolaire Serial): 6,8mH ± 20%(1KHz)
- Inductance(Bipolaire Parallel): 1,7mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 114mm
- Diamètre de l'arbre avant: Φ8mm
- Diamètre de arbre arrière: Φ6,35mm
- Longueur de l'arbre avant: 21mm
- Longueur de D-Cut: 15mm
- Longueur de l'arbre arrière: 15mm
- Nombre de câble: 8
- Longueur de câble: 500mm
- Poids: 1,7kg
Rapport
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Rouge
|
Jaune
|
Noir
|
Bleu
|
Blanc
|
Violet
|
Vert
|
Marron
|
Ressources
- Fiche de données: 23HS45-3008D.pdf
- Courbe de couple: 23HS45-3008D Torque Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar/Unipolar |
| Couple de maintien (Ncm) | 250 |
| Couple de maintien (oz.in) | 354 |
| Inductance de Phase(mH) | 1.7 |
| Résistance de Phase(ohm) | 0.4 |
| Courant Nominal (A) | 4.24 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 114 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 21 |
| Nombre de câble | 8 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 1600 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
