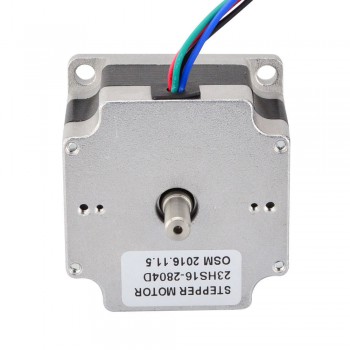

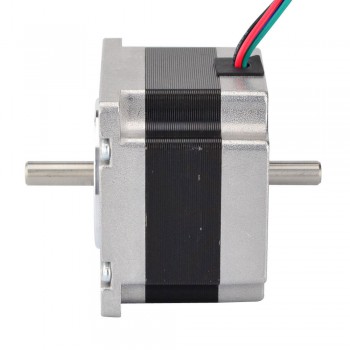

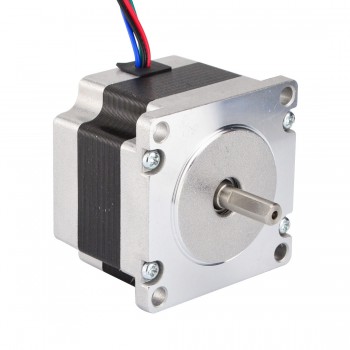

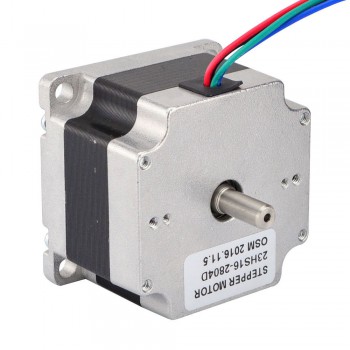

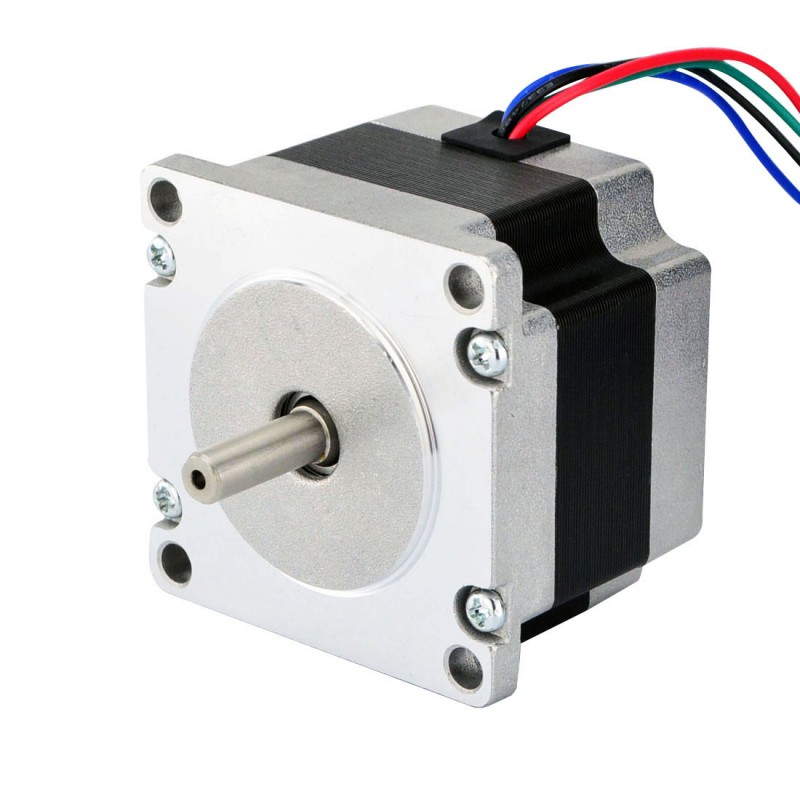

Moteur pas à pas bipolaire à double arbre nema 23 (0,55Nm 23HS16-2804D 1,8 degré 2,8A 2V 4 fils)
Ce moteur pas à pas bipolaire Nema 23 avec angle de pas 1,8deg et taille 57x57x41mm.
Il dispose de 4 fils, chaque phase consomme 2,8 A, avec un couple de maintien de 0,55 Nm (78 oz.in), un arbre arrière est conçu pour codeur ou égal.
Spécification électrique
- Numéro du modèle: 23HS16-2804D
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 0,55Nm(78oz.in)
- Courant/phase: 2,8A
- Tension nominale: 2V
- Résistance phase: 0,7ohms
- Inductance de Phase: 1,4mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 41mm
- Diamètre de l'arbre: Φ6,35mm
- Longueur d'arbre: 19,05mm
- Longueur de D-Cut: 15mm
- Longueur de l'arbre arrière: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 470g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 23HS16-2804D.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 55 |
| Couple de maintien (oz.in) | 78 |
| Inductance de Phase(mH) | 1.4 |
| Résistance de Phase(ohm) | 0.7 |
| Courant Nominal (A) | 2.8 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 41 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 6.35 |
| Longueur d'arbre(mm) | 19.05 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 500 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
