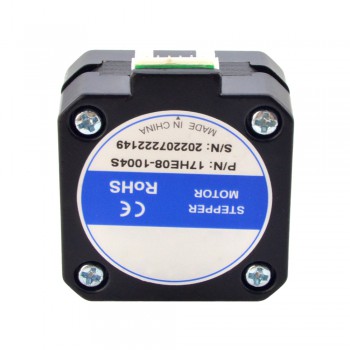

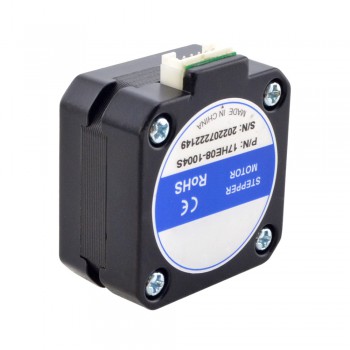

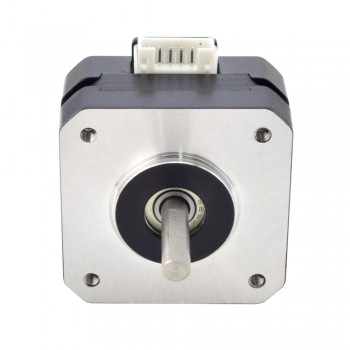

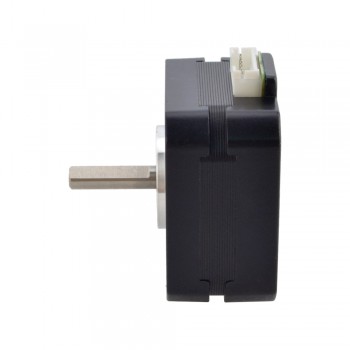

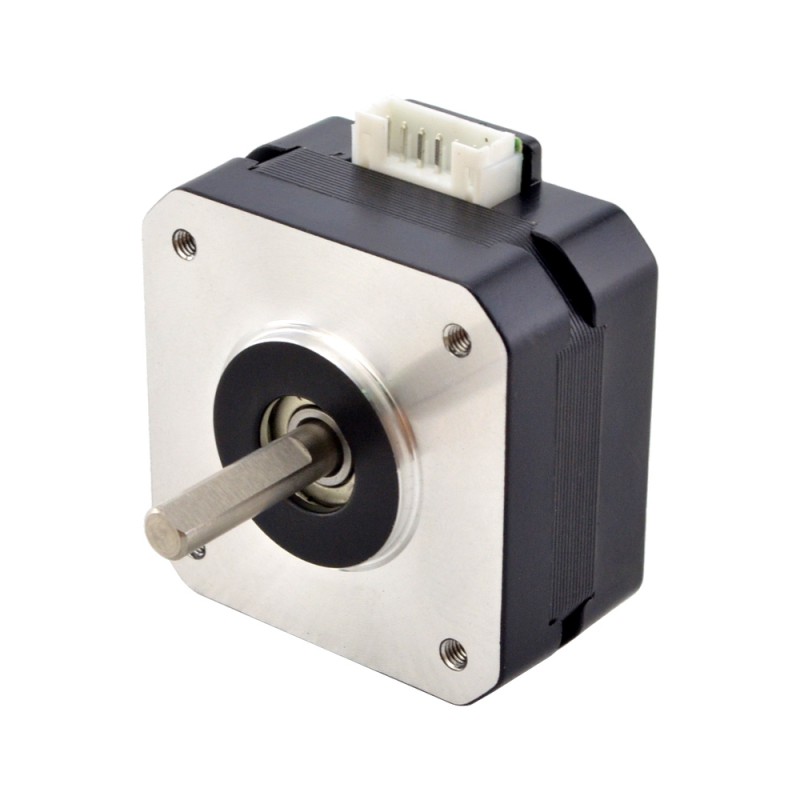

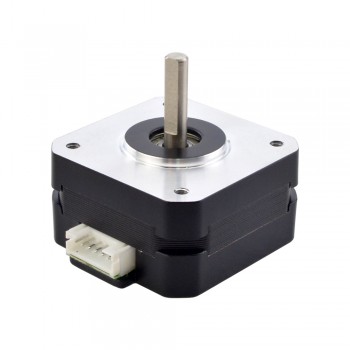

Moteur pas à pas Nema 17 série E bipolaire 17HE08-1004S 1,8 degrésree 17Ncm 1A 4 fils
Moteur pas à pas Nema 17 série E bipolaire 17HE08-1004S 1,8 degrésree 17Ncm 1A 4 fils
Spécification électrique
Numéro de pièce du fabricant: 17HE08-1004S
Type de moteur: Bipolaire pas à pas
Angle par pas: 1,8degrés
Couple de maintien: 17Ncm(24,07oz.in)
Courant/phase: 1,0A
Résistance phase: 3,6ohms
Inductance de Phase: 4,0mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 23mm
Diamètre de l'arbre: Φ5mm
Longueur d'arbre: 20mm
Longueur de D-Cut: 17mm

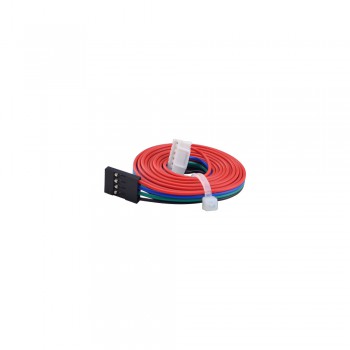

Nombre de câble: 4
Longueur de câble: 1000mm
Connexion
| A+ | A- | B+ | B- |
| Noir | Bleu | Vert | Rouge |
Ressources
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 17 |
| Couple de maintien (oz.in) | 24,07 |
| Inductance de Phase(mH) | 4.0 |
| Courant Nominal (A) | 1 |
| Angle de pas (degrés) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 23 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 1000 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Arbre simple/double arbre | Arbre unique |
| Type d'arbre de sortie | D-Cut |
