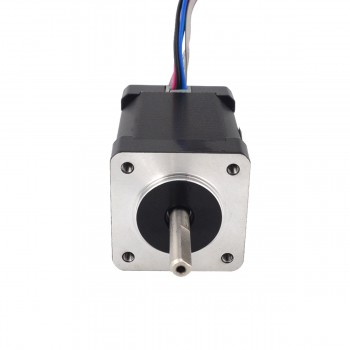

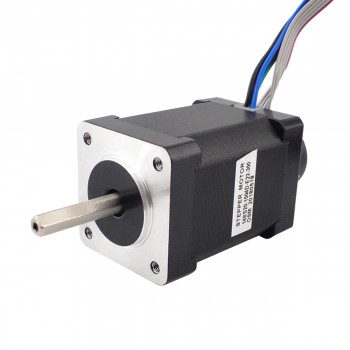

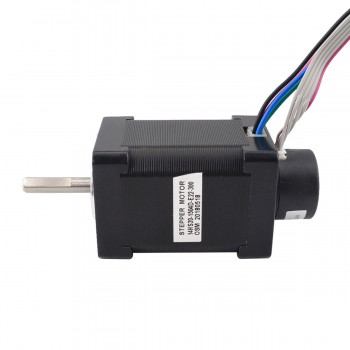

Moteur pas à pas bipolaire en boucle fermée Nema 14 14HS20-1504D-E22-300 1,8 degrés 40Ncm 1,5A avec encodeur 300CPR
Moteur pas à pas bipolaire en boucle fermée Nema 14 14HS20-1504D-E22-300 1,8 degrés 40Ncm 1,5A avec encodeur 300CPR
Spécification du moteur
- Numéro de pièce du fabricant: 14HS20-1504D-E22-300
- Type de moteur: Moteur pas à pas bipolaire
- Angle par pas: 1,8 degrés
- Couple de maintien: 0,40Nm(56,66oz.in)
- Courant/phase: 1,50A
- Tension: 4,20V
- Résistance phase: 2,80ohms
- Inductance de Phase: 3,80mH ± 20%(1KHz)
- Dimension de la bride: 35 x 35mm
- Longueur du moteur: 52mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm

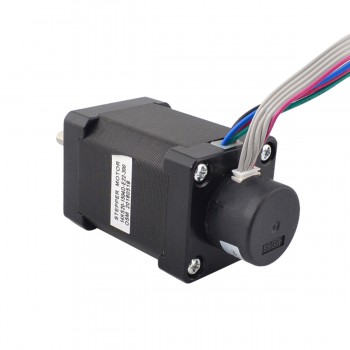

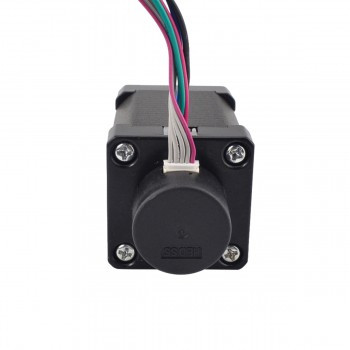

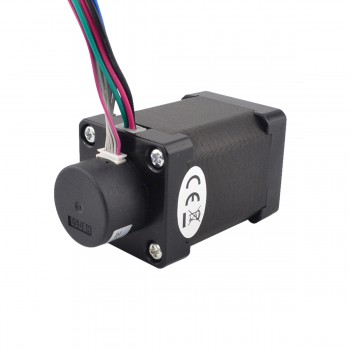

Spécification de l'encodeur
- Tension de conduite: 5VCC
- Courant de sortie: ≤20mA
- Resolution : 300cpr
- Signal de sortie: 2 canaux
- Diamètre de l'arbre: Φ5mm
- Fréquence de sortie: ≤30KHz
- Basse tension de sortie: ≤0,3VCC
- Haute tension de sortie: ≥3,4VCC
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche technique du moteur: 14HS20-1504D-E22-300.pdf
- 14HS20-1504D-E22-300_Torque_Curve.pdf
- 14HS20-1504D-E22-300.STEP
| Spécification du moteur | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 40 |
| Couple de maintien (oz.in) | 56,656 |
| Inductance de Phase(mH) | 3,8 |
| Longueur de câble(mm) | 500 |
| Dimension de la bride | Nema 14 |
| Résistance de Phase(ohm) | 2,8 |
| Courant Nominal (A) | 1,5 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Angle par pas(°) | 1,8 |
| Spécification de l'encodeur | |
| Courant de sortie(mA) | 20 |
| Fréquence de sortie(MHz) | ≤30KHz |
| Tension nominale(V) | 5 |
| Résolution(CPR) | 300 |
| Sortie haute tension (V CC) | ≥3,4 |
| Basse tension de sortie (V CC) | ≤0,3 |
| Signal de sortie | 2 canaux |
