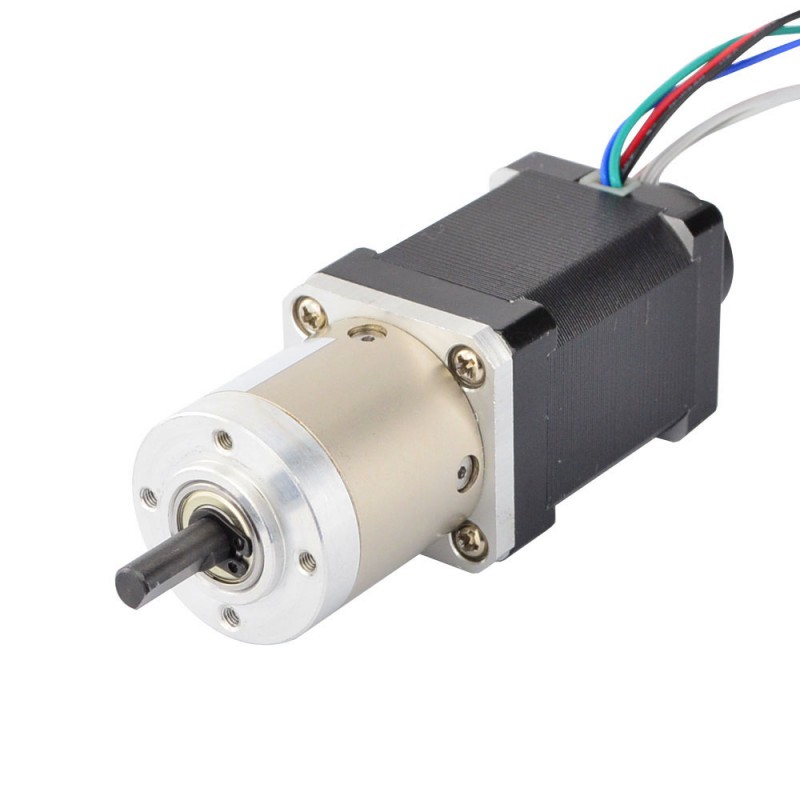

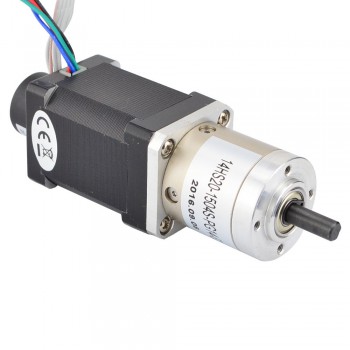

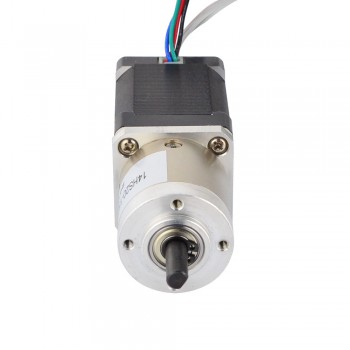

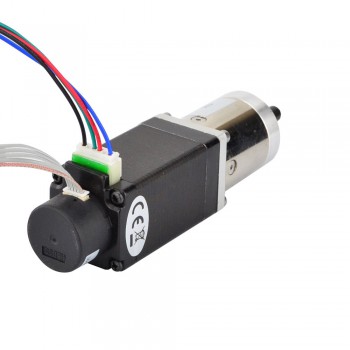

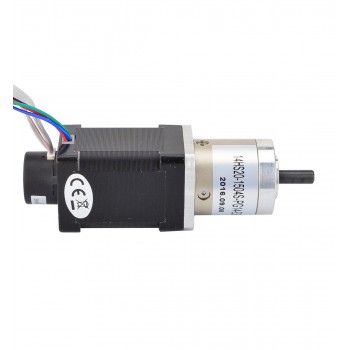

Motoréducteur pas à pas en boucle fermée Nema 14 14:1 L=52mm 1,8 degrés 1,5A 4,2V 3 phases encodeur 300CPR

Motoréducteur pas à pas en boucle fermée Nema 14 14:1 L=52mm 1,8 degrés 1,5A 4,2V 3 phases encodeur 300CPR
NO.:14HS20-1504S-PG14-E300
Poster un avis
Offre spéciale Noël 2024:
  • 6% de remise sur tous les produits
  • Valable jusqu'au 6 janvier 2025
  • Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€77,53
Quantité: - +


Plus vous achetez, Plus vous économisez:
5 - 9 10 - 49 50 - 99 100 - Max
€73,65 €72,10 €69,78 €67,45
Ajouter au panier

Motoréducteur pas à pas en boucle fermée Nema 14 14:1 L=52mm 1,8 degrés 1,5A 4,2V 3 phases encodeur 300CPR



Spécification du moteur

  • Numéro de pièce du fabricant: 14HS20-1504S-PG14-E300
  • Type de moteur: Moteur pas à pas bipolaire
  • Dimension de la bride: 35 x 35mm
  • Longueur du moteur: 52mm
  • Angle de pas sans boîte de vitesses: 1,8 degrés
  • Couple de maintien sans boîte de vitesses: 0,4Nm(56,6oz.in)
  • Courant/phase: 1,5A
  • Résistance phase: 2,8ohms
  • Tension: 4,2V
  • Inductance de Phase: 3,8mH ± 20%(1KHz)
  • Nombre de câble: 4
  • Longueur de câble: 400mm

Spécifications de la boîte de vitesses

  • Type de boîte à engrenages: planétaire
  • Longueur de la boîte de vitesses: 36,8mm
  • Rapport de réduction: 13,73
  • Efficacité: 80%
  • Diamètre de l'arbre: Φ6mm
  • Longueur d'arbre: 18mm
  • Longueur de D-Cut: 12mm
  • Contrecoup: <=1degrés
  • Couple maximum autorisé: 4Nm(566,4.oz.in)
  • Couple admissible au moment: 8Nm(1132.9oz.in)
  • Charge axiale maximale de l'arbre: 50N
  • Charge radiale maximale de l'arbre: 100N

Spécification de l'encodeur

  • Tension de conduite: 5V
  • Courant de sortie: 50mA
  • Resolution : 300ppr
  • Signal de sortie: 2 canaux
  • Diamètre d'alésage: Φ4mm
  • Fréquence de sortie: ≤1MHz
  • Vitesse de course: ≤5000 tr/min

Rapport

A+
A-
B+
B-
Noir
Vert
Rouge
Bleu
Précédent: Moteur pas à pas triphasé Nema 42 bipolaire 42HT51-3003S 1,8 degrés 13Nm 3,0A arbre de clavette
Suivant: Moteur pas à pas en boucle fermée Nema 8 8HS22-0804D-E1000 1,8 degrés 0,054 Nm 0,8 A avec encodeur 1000CPR
Spécification du moteur
Bipolaires / Unipolaire Bipolaire
Longueur du moteur(mm) 52
Couple de maintien sans boîte de vitesses(Ncm) 40
Couple de maintien sans boîte de vitesses(oz.in) 56,6
Inductance de Phase(mH) 3,8
Longueur de câble(mm) 400
Dimension de la bride Nema 14
Nombre de câble 4
Résistance de Phase(ohm) 2,8
Courant Nominal (A) 1,5
Diamètre de l'arbre(mm) 6
Longueur d'arbre(mm) 18
Angle par pas(°) 1,8
Spécification de l'encodeur
Classe de protection IP20
Courant de sortie(mA) 50
Fréquence de sortie(MHz) ≤0,03MHz
Tension nominale(V) 5V
Résolution(CPR) 300
Vitesse de fonctionnement (tr/min) ≤5000rpm
Signal de sortie 2 canaux
Spécification physique
Poids(g) 450
