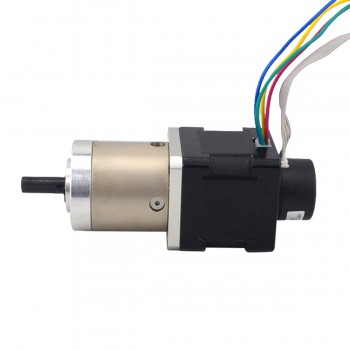

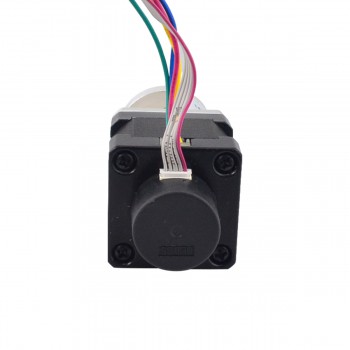

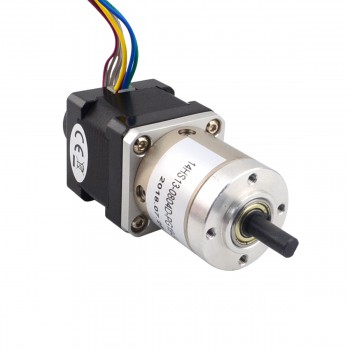

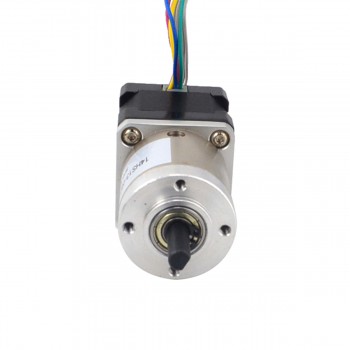

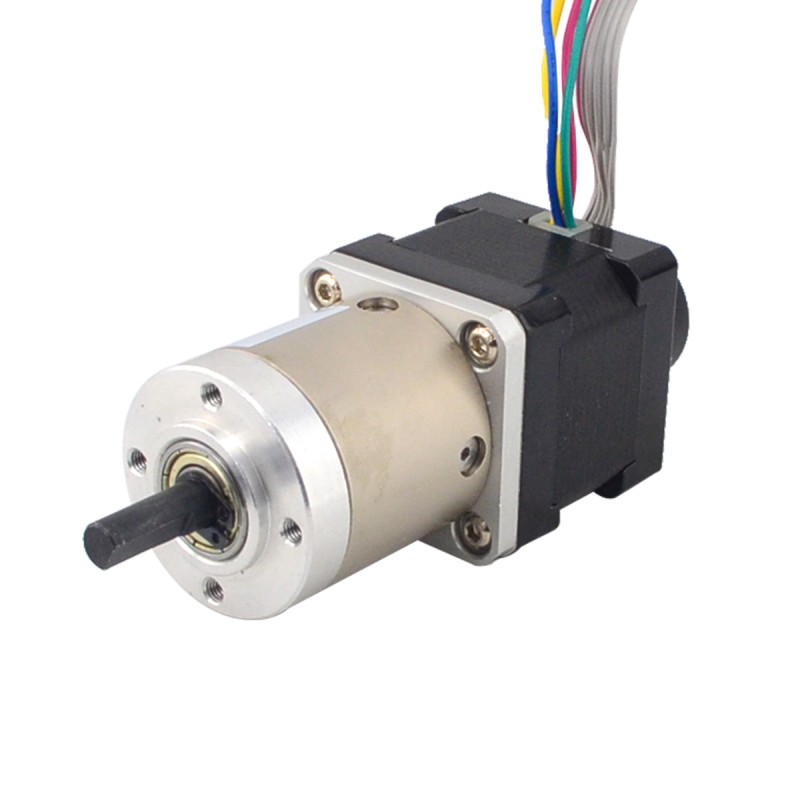

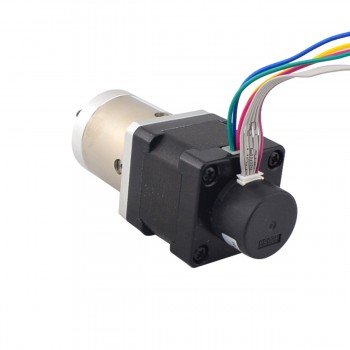

Motoréducteur pas à pas bipolaire en boucle fermée Nema 14 19:1 L=34mm 1,8 degrés 0,14Nm 1A 3,20V encodeur 300CPR

Motoréducteur pas à pas bipolaire en boucle fermée Nema 14 19:1 L=34mm 1,8 degrés 0,14Nm 1A 3,20V encodeur 300CPR

Spécification du moteur

• Numéro de pièce du fabricant: 14HS13-0804D-PG19-E22-300
• Type de moteur: Bipolaire pas à pas
• Angle de pas sans boîte de vitesses: 1,8 degrés
• Couple de maintien sans boîte de vitesses: 0,14Nm(19,83oz.in)
• Courant/phase: 1A
• Résistance phase: 3,20ohms
• Tension: 3,20V
• Inductance de Phase: 4,50mH ± 20%(1KHz)
• Nombre de câble: 4
• Longueur de câble: 500mm

Spécifications de la boîte de vitesses

• Type de boîte à engrenages: planétaire
• Longueur de la boîte de vitesses: 35,8mm
• Rapport de réduction: 19,20
• Efficacité: 81%
• Diamètre de l'arbre: Φ6mm
• Longueur d'arbre: 18mm
• Longueur de D-Cut: 12mm
• Contrecoup: <=1degrés
• Couple maximum autorisé: 2Nm(283,28oz.in)
• Couple admissible au moment: 4Nm(566,56oz.in)
• Charge axiale maximale de l'arbre: 50N
• Charge radiale maximale de l'arbre: 100N

Spécification de l'encodeur

• Tension d'alimentation: 5VCC
• Courant de sortie: ≤20mA
• Resolution : 300cpr
• Signal de sortie: 2 canaux
• Diamètre de l'arbre: Φ4mm
• Fréquence de sortie: ≤30KHz
• Basse tension de sortie: ≤0,3VCC
• Haute tension de sortie: ≥3,4VCC

Rapport

Ressources

• Fiche de données: 14HS13-0804D-PG19-E22-300.pdf
