Moteur pas à pas bipolaire nema 17 (45Ncm 17HS16-2004S1 2A 4 fils avec câble 1m et connecteur)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€11,34

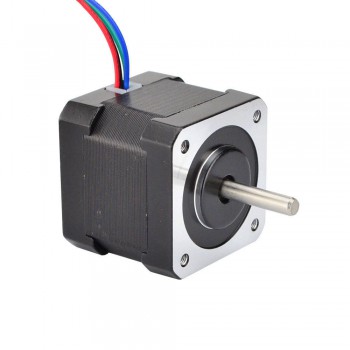

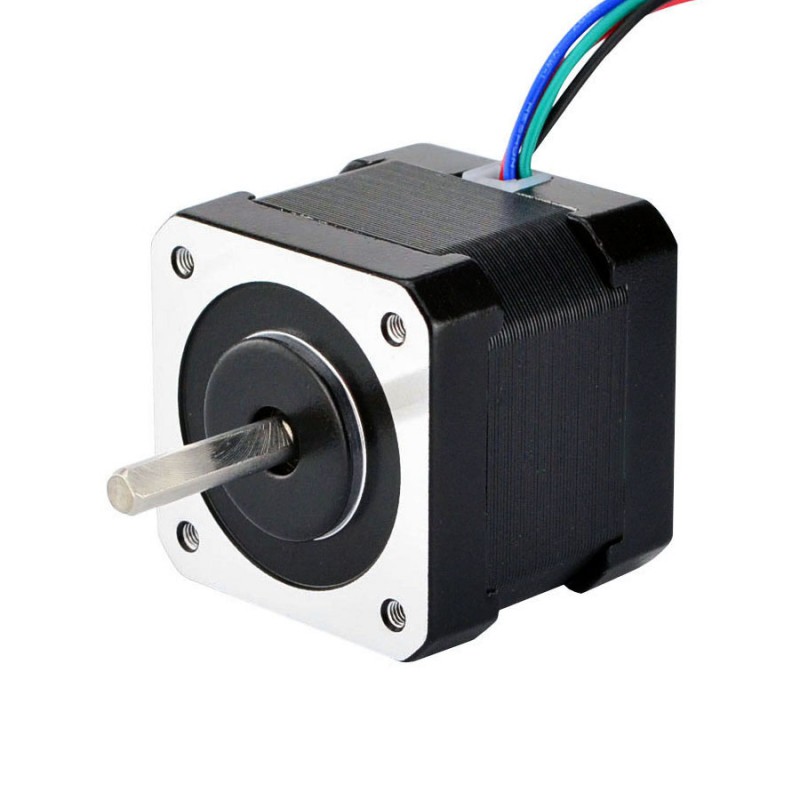

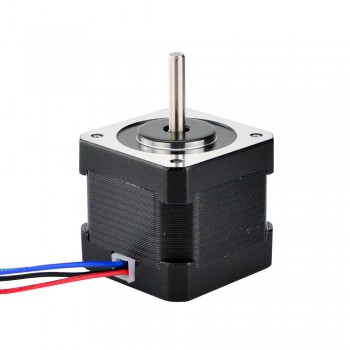

C'est l'un des moteurs pas à pas les plus populaires en taille Nema 17, avec un pas de 1,8deg et une taille de 42x42x40mm.
Il dispose de 4 fils avec un câble de 1 m et un connecteur à pas de 2,54 mm, chaque phase consomme 2,0 A, avec un couple de maintien de 45 Ncm (64 oz.in).
Ce moteur pas à pas est idéal pour les imprimantes 3D RepRap Prusa, Mendel 90, Rostock et similaires, ainsi que pour les applications CNC et robotiques.
Spécification électrique

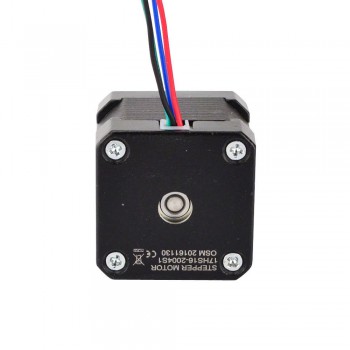

- Numéro du modèle: 17HS16-2004S1
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 45Ncm(64oz.in)
- Courant/phase: 2A
- Tension nominale: 2,2V
- Résistance phase: 1,1ohms
- Inductance de Phase: 2,6mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 40mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 23mm
- Longueur de D-Cut: 21mm
- Nombre de câble: 4
- Longueur de câble: 1000mm
- Poids: 310g

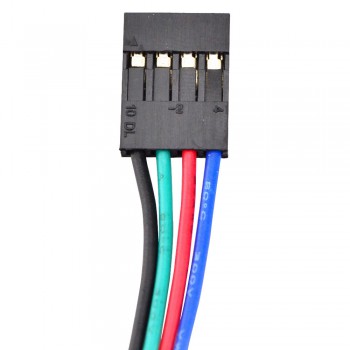

Rapport
A+
|
A-
|
B+
|
B-
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Spécification électrique | |
---|---|
Bipolaires / Unipolaire | Bipolar |
Couple de maintien (Ncm) | 45 |
Couple de maintien (oz.in) | 64 |
Inductance de Phase(mH) | 2,6 |
Résistance de Phase(ohm) | 1,1 |
Courant Nominal (A) | 2 |
Angle par pas(°) | 1,8 |
Spécification physique | |
Longueur du moteur(mm) | 40 |
Taille du cadre(mm) | 42x42 |
Arbre simple/double arbre | Arbre Simple |
Type d'arbre | D-Cut |
Diamètre de l'arbre(mm) | 5 |
Longueur d'arbre(mm) | 23 |
Nombre de câble | 4 |
Longueur de câble(mm) | 1000 |
Poids(g) | 300 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
