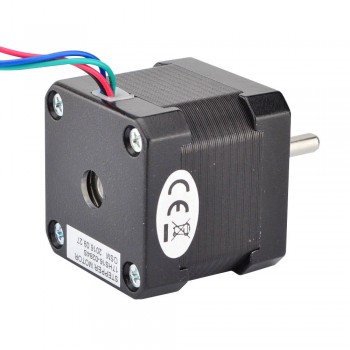

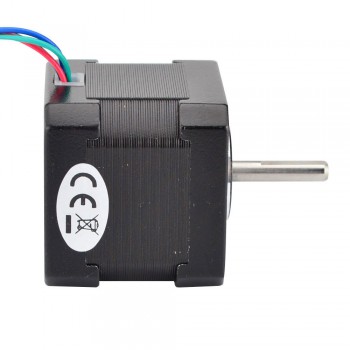

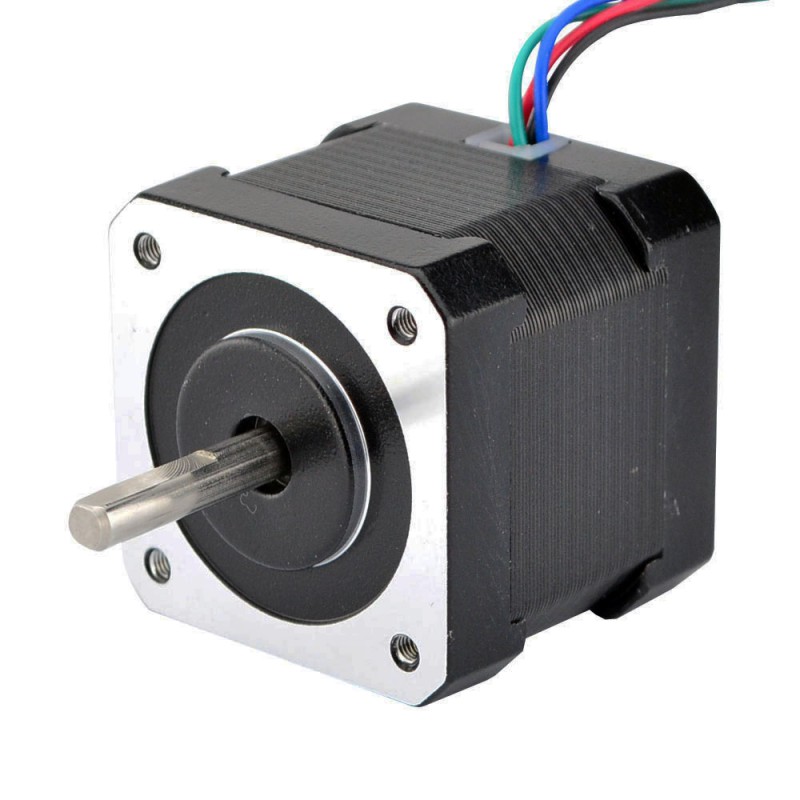

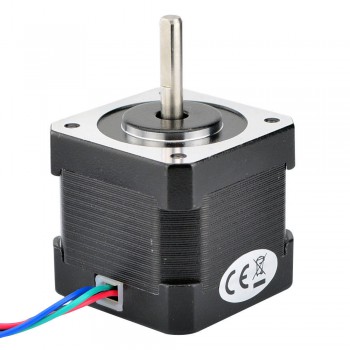

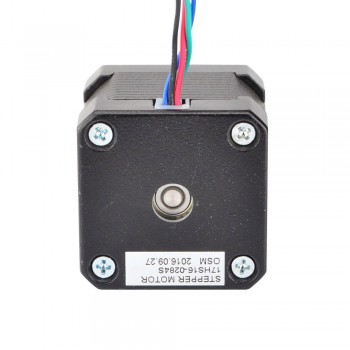

Moteur pas à pas bipolaire nema 17 (36Ncm 17HS16-0284S 1,8 degré 0,28A 15,7V 4 fils)
Ce moteur pas à pas bipolaire Nema 17 avec angle de pas 1,8deg et taille 42x42x40mm. Il dispose de 4 fils, chaque phase consomme un courant très faible de 0,28 A, avec un couple de maintien de 36 Ncm (51 oz.in).
Spécification électrique
- Numéro du modèle: 17HS16-0284S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 36Ncm(51oz.in)
- Courant/phase: 0,28A
- Tension nominale: 15,7V
- Résistance phase: 56ohms
- Inductance de Phase: 90mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 40mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 300g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 17HS16-0284S.pdf
- Courbe de couple: 17HS16-0284S_Torque_Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 36 |
| Couple de maintien (oz.in) | 51 |
| Inductance de Phase(mH) | 90 |
| Résistance de Phase(ohm) | 56 |
| Courant Nominal (A) | 0.28 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 40 |
| Taille du cadre(mm) | 42x42 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 280 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
