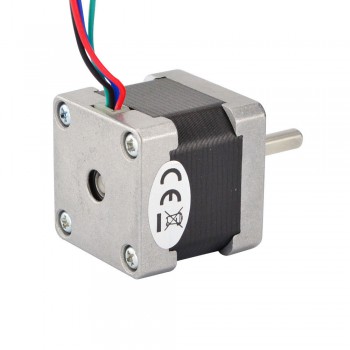

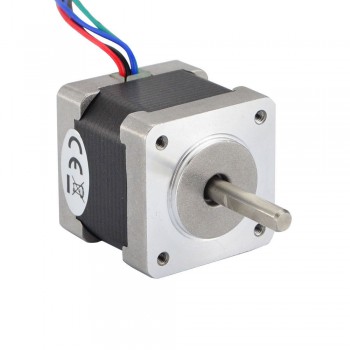

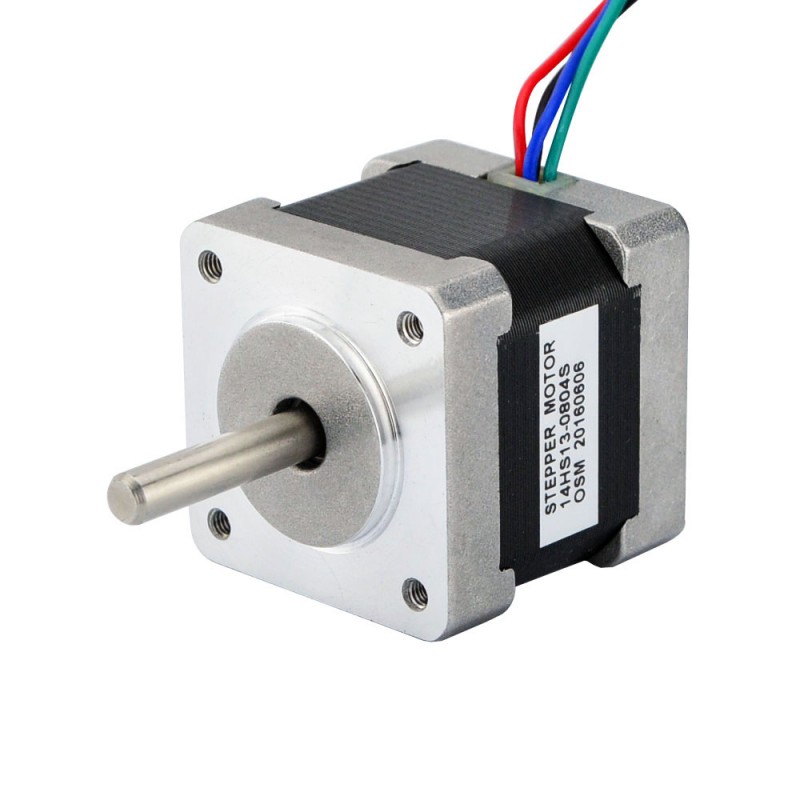

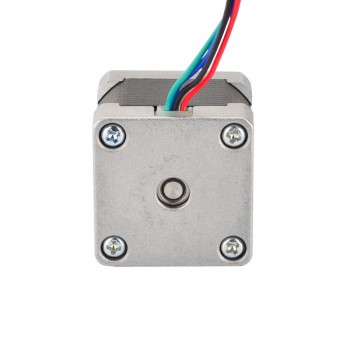

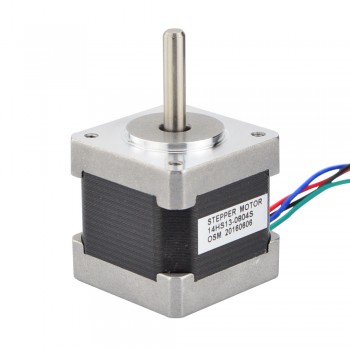

Moteur pas à pas Nema 14 couple élevé bipolaire (18Ncm 14HS13-0804S 1,8 degré 5,74V 0,8A 4 fils)

NO.:14HS13-0804S
Poster un avis
Achat immédiat:€11,34
Quantité: - +

Plus vous achetez, Plus vous économisez:
2 - 9 10 - 39 40 - 99 100 - Max
€8,19 €7,98 €7,77 €7,56
Ajouter au panier

Ce moteur pas à pas bipolaire Nema 14 avec angle de pas 1,8deg et taille 35x35x34mm. Il a 4 fils, chaque phase tire 0,8A à 5,4V, avec un couple de maintien de 18Ncm (25,5oz.in).



Spécification électrique

  • Numéro du modèle: 14HS13-0804S
  • Type de moteur: Bipolaires
  • Angle par pas: 1,8 deg
  • Couple de maintien: 18Ncm(25,5oz.in)
  • Courant/phase: 0,8A
  • Tension nominale: 5,4V
  • Résistance phase: 6,8ohms
  • Inductance de Phase: 10mH ± 20%(1KHz)

Spécification physique

  • Dimension de la bride: 35 x 35mm
  • Longueur du moteur: 34mm
  • Diamètre de l'arbre: Φ5mm
  • Longueur d'arbre: 24mm
  • Longueur de D-Cut: 16,5mm
  • Nombre de câble: 4
  • Longueur de câble: 400mm
  • Poids: 190g

Rapport

A+
A-
B+
B-
Fil noir
Fil vert
Fil rouge
Fil bleu
Précédent: Moteur pas à pas bipolaire nema 14 (12,5Ncm 14HS11-1004S 1,8 degré 3,5V 1A 4 fils)
Suivant: Moteur pas à pas Nema 14 couple élevé bipolaire (23Ncm 14HS17-0504S 1,8 degré 7,5V 0,5A 4 fils)
Spécification électrique
Bipolaires / Unipolaire Bipolar
Couple de maintien (Ncm) 18
Couple de maintien (oz.in) 25,5
Inductance de Phase(mH) 10
Résistance de Phase(ohm) 6,8
Courant Nominal (A) 0,8
Angle par pas(°) 1,8
Spécification physique
Longueur du moteur(mm) 34
Taille du cadre(mm) 35x35
Arbre simple/double arbre Arbre Simple
Type d'arbre D-Cut
Diamètre de l'arbre(mm) 5
Longueur d'arbre(mm) 24
Nombre de câble 4
Longueur de câble(mm) 400
Poids(g) 170
  • Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
  • Fils et cables: Longueurs spéciales, Tuyau de protection
  • Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
  • Enroulement: Résistance, Inductance, Courant nominal, etc.
