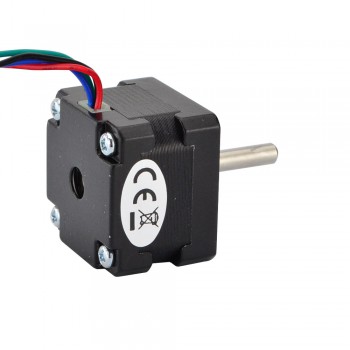

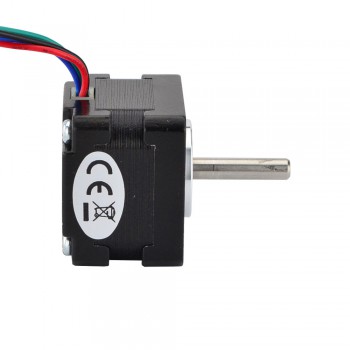

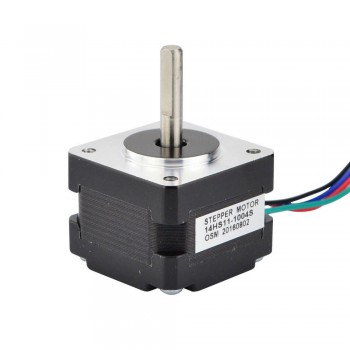

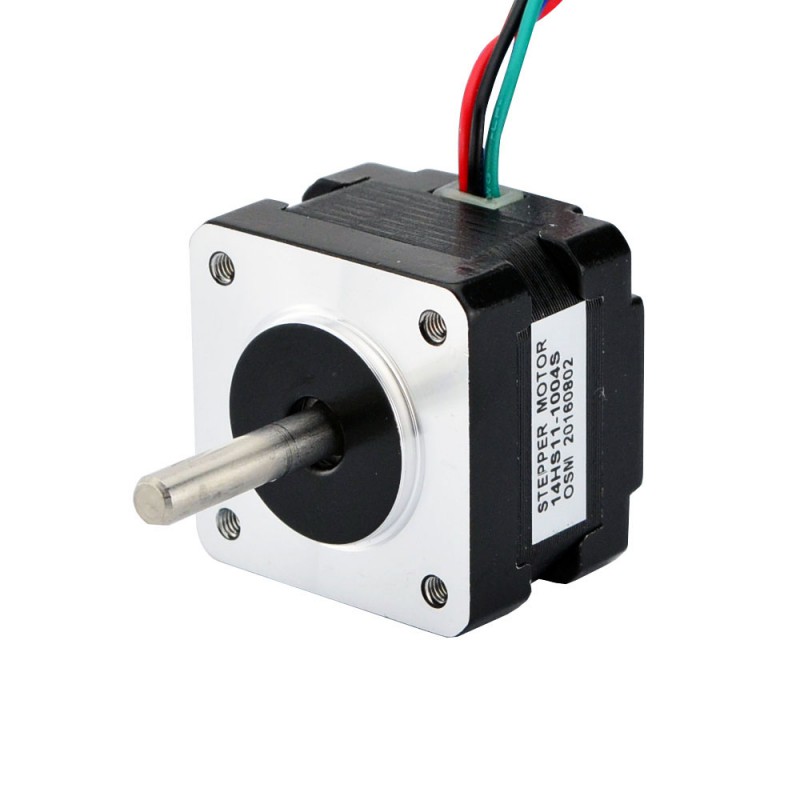

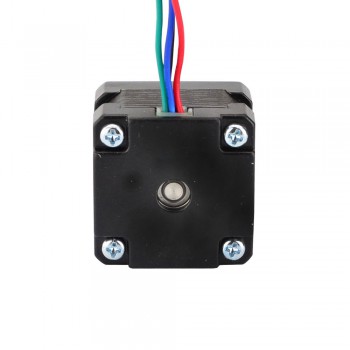

Moteur pas à pas bipolaire nema 14 (12,5Ncm 14HS11-1004S 1,8 degré 3,5V 1A 4 fils)
Ce moteur pas à pas bipolaire Nema 14 avec angle de pas 1,8deg et taille 35x35x28mm. Il dispose de 4 fils, chaque phase consomme 1 A à 3,5 V, avec un couple de maintien de 12,5 Ncm (17,7 oz).
Spécification électrique
- Numéro du modèle: 14HS11-1004S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 12,5Ncm(17,7oz.in)
- Courant/phase: 1,0A
- Tension nominale:3,5V
- Résistance phase: 3,5ohms
- Inductance de Phase: 3,5mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 35 x 35mm
- Longueur du moteur: 28mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 140g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 14HS11-1004S.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 12.5 |
| Couple de maintien (oz.in) | 17.7 |
| Inductance de Phase(mH) | 3.5 |
| Résistance de Phase(ohm) | 3.5 |
| Courant Nominal (A) | 1 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 28 |
| Taille du cadre(mm) | 35x35 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20.5 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 120 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
