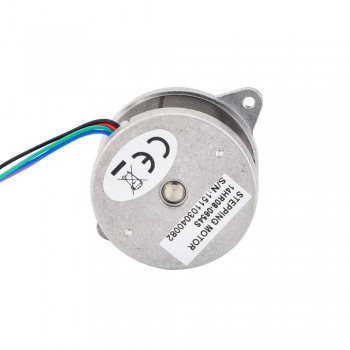

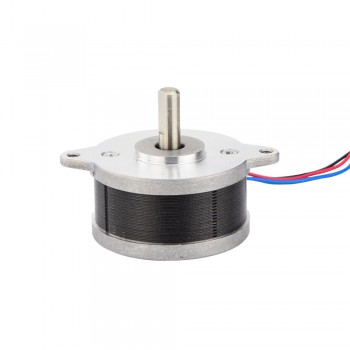

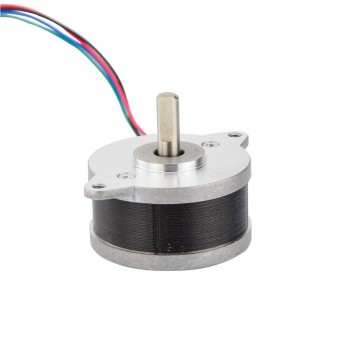

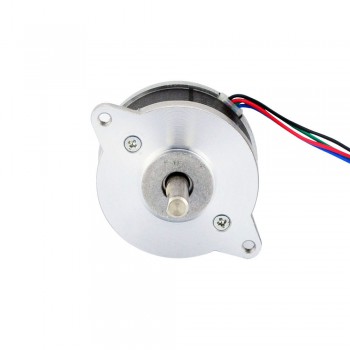

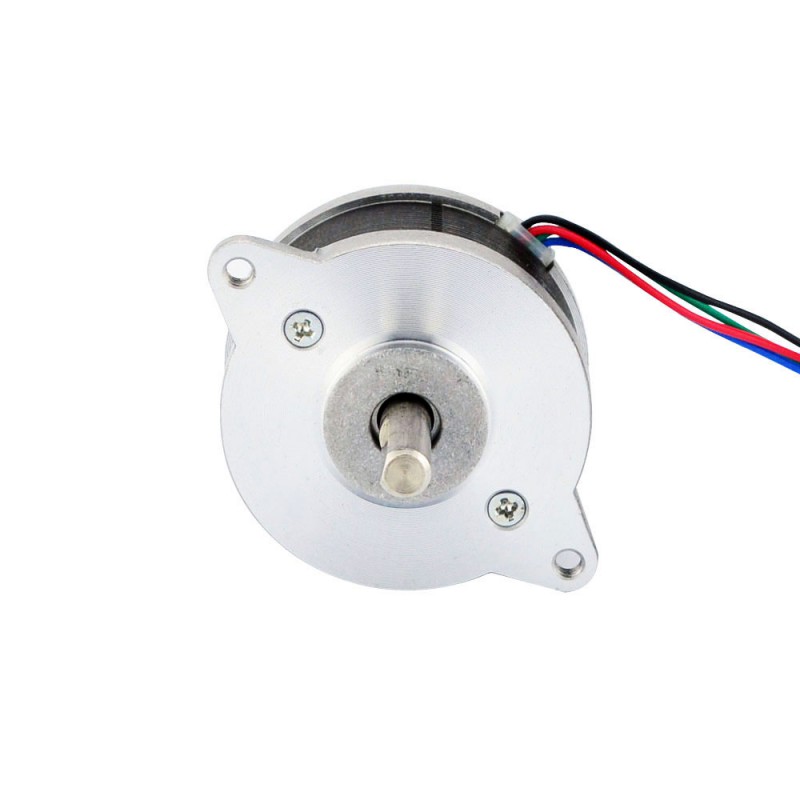

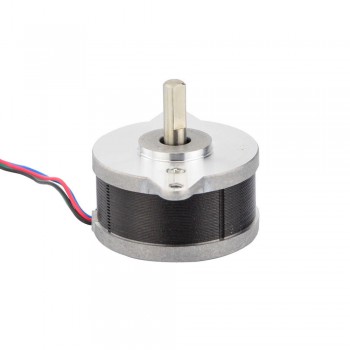

Moteur pas à pas bipolaire nema 14 (8,5Ncm 14HR08-0654S 0,9 degré 4,6V 0,65A 4 fils)

NO.:14HR08-0654S
Poster un avis
Achat immédiat:€17,16
Quantité: - +

Plus vous achetez, Plus vous économisez:
2 - 9 10 - 39 40 - 99 100 - Max
€16,17 €15,18 €14,52 €13,87
Ajouter au panier

Ce moteur pas à pas bipolaire Nema 14 hybride rond avec angle de pas 0,9deg et taille Φ36x20mm. Il a 4 fils, chaque phase tire 0,65A à 4,6V, avec un couple de maintien de 8,5Ncm (12oz.in).



Spécification électrique

  • Numéro du modèle: 14HR08-0654S
  • Type de moteur: Bipolaires
  • Angle par pas: 0,9 deg
  • Couple de maintien: 8,5Ncm (12oz.in)
  • Courant/phase: 0,65A
  • Tension nominale: 4,6V
  • Résistance phase: 7ohms
  • Inductance de Phase: 6,0mH ± 20%(1KHz)

Spécification physique

  • Dimension de la bride: Φ36mm
  • Longueur du moteur: 19,5mm
  • Diamètre de l'arbre: Φ5mm
  • Longueur d'arbre: 15,5mm
  • Longueur de D-Cut: 10mm
  • Nombre de câble: 4
  • Longueur de câble: 300mm
  • Poids: 100g

Rapport

A+
A-
B+
B-
Fil noir
Fil vert
Fil rouge
Fil bleu
Précédent: Moteur pas à pas bipolaire rond Nema 14 (5Ncm 14HR05-0504S 0,9 degré 8,5V 0,5A Φ36x12mm 4 fils)
Suivant: Moteur pas à pas bipolaire rond Nema 14 (9,5Ncm 14HR09-0434S-C1 0,9 degré Φ36x21,5mm avec poulie)
Spécification électrique
Bipolaires / Unipolaire Bipolar
Couple de maintien (Ncm) 8,5
Couple de maintien (oz.in) 12
Inductance de Phase(mH) 6
Résistance de Phase(ohm) 7
Courant Nominal (A) 0,65
Angle par pas(°) 0,9
Spécification physique
Longueur du moteur(mm) 19,6
Taille du cadre(mm) Ф36.5
Arbre simple/double arbre Arbre Simple
Type d'arbre D-Cut
Diamètre de l'arbre(mm) 5
Longueur d'arbre(mm) 15
Nombre de câble 4
Longueur de câble(mm) 300
Poids(g) 130
  • Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
  • Fils et cables: Longueurs spéciales, Tuyau de protection
  • Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
  • Enroulement: Résistance, Inductance, Courant nominal, etc.
