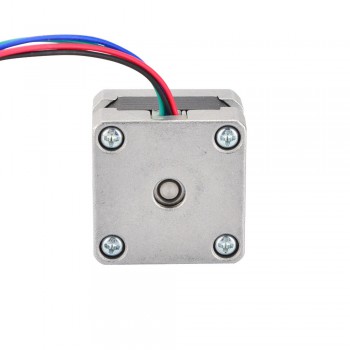

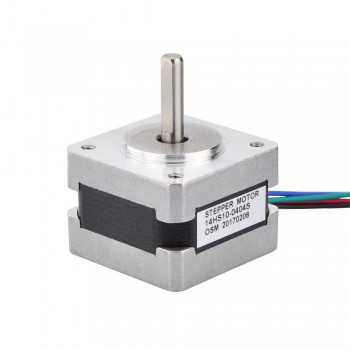

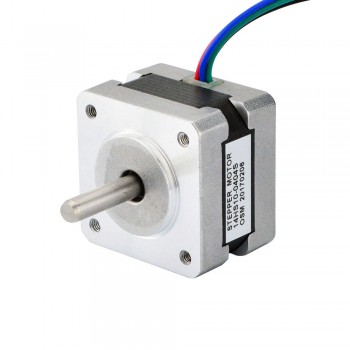

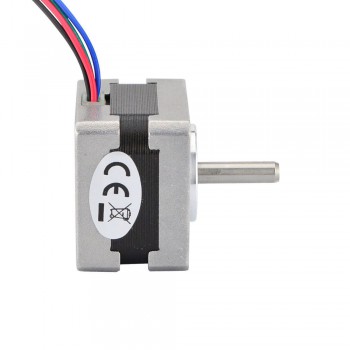

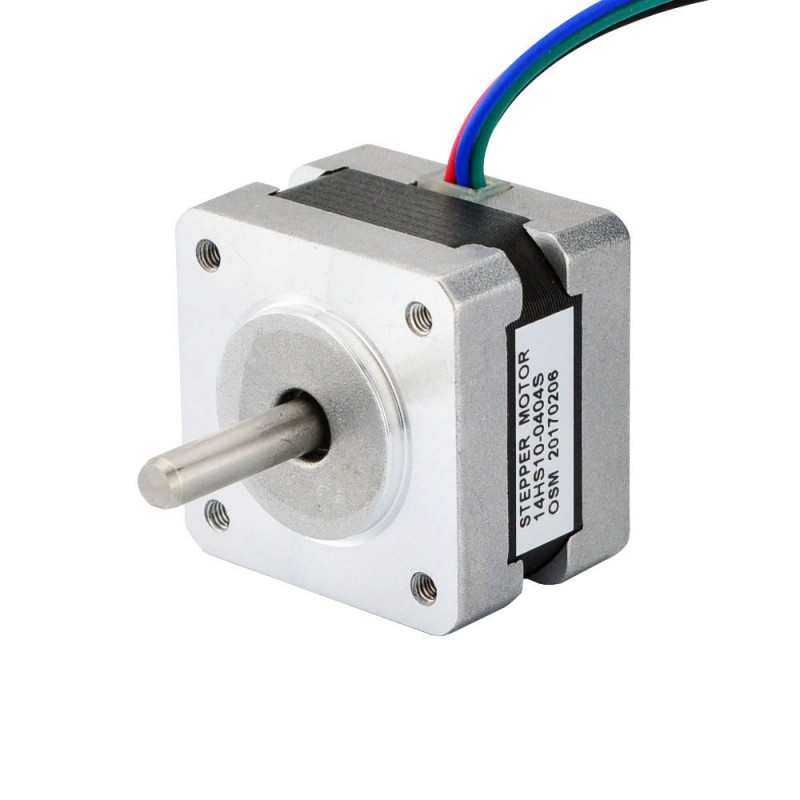

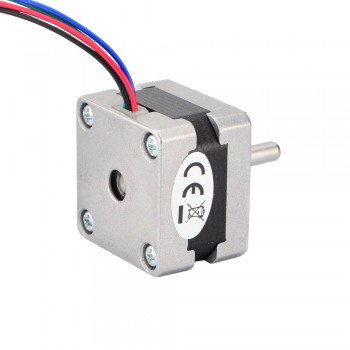

Moteur pas à pas bipolaire nema 14 (14Ncm 14HS10-0404S 1,8 degré 12V 0,4A 4 fils)

NO.:14HS10-0404S
Poster un avis
Achat immédiat:€10,92
Quantité: - +

Plus vous achetez, Plus vous économisez:
2 - 9 10 - 39 40 - 99 100 - Max
€10,50 €10,09 €9,65 €9,23
Ajouter au panier

Ce moteur pas à pas bipolaire Nema 14 avec angle de pas 1,8deg et taille 35x35x26mm. Il a 4 fils, chaque phase tire 0,4A à 12V, avec un couple de maintien de 14Ncm (20oz.in).



Spécification électrique

  • Numéro du modèle: 14HS10-0404S
  • Type de moteur: Bipolaires
  • Angle par pas: 1,8 deg
  • Couple de maintien: 14Ncm(20oz.in)
  • Courant/phase: 0,4A
  • Tension nominale: 12V
  • Résistance phase: 30ohms
  • Inductance de Phase: 30mH ± 20%(1KHz)

Spécification physique

  • Dimension de la bride: 35 x 35mm
  • Longueur du moteur: 26mm
  • Diamètre de l'arbre: Φ5mm
  • Longueur d'arbre: 20,5mm
  • Longueur de D-Cut: 16,5mm
  • Nombre de câble: 4
  • Longueur de câble: 400mm
  • Poids: 140g

Rapport

A+
A-
B+
B-
Fil noir
Fil vert
Fil rouge
Fil bleu
Précédent: Moteur pas à pas bipolaire nema 14 (5Ncm 14HS08-0404S 1,8 degré 10V 0,4A 4 fils)
Suivant: Moteur pas à pas bipolaire nema 14 (12,5Ncm 14HS11-1004S 1,8 degré 3,5V 1A 4 fils)
Spécification électrique
Bipolaires / Unipolaire Bipolar
Couple de maintien (Ncm) 14
Couple de maintien (oz.in) 20
Inductance de Phase(mH) 30
Résistance de Phase(ohm) 30
Courant Nominal (A) 0,4
Angle par pas(°) 1,8
Spécification physique
Longueur du moteur(mm) 26
Taille du cadre(mm) 35x35
Arbre simple/double arbre Arbre Simple
Type d'arbre D-Cut
Diamètre de l'arbre(mm) 5
Longueur d'arbre(mm) 20,5
Nombre de câble 4
Longueur de câble(mm) 400
Poids(g) 140
  • Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
  • Fils et cables: Longueurs spéciales, Tuyau de protection
  • Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
  • Enroulement: Résistance, Inductance, Courant nominal, etc.
