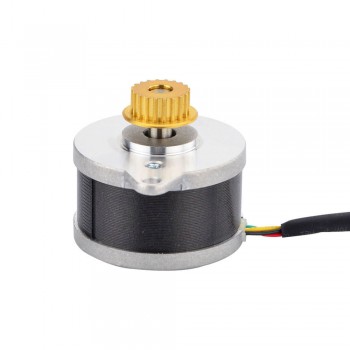

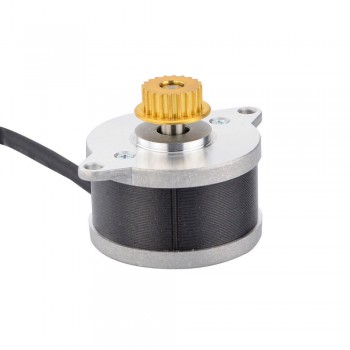

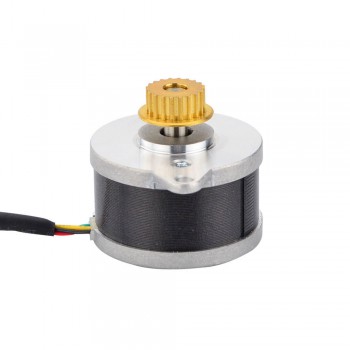

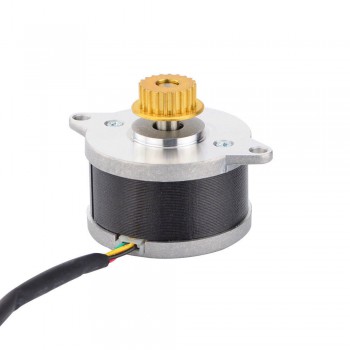

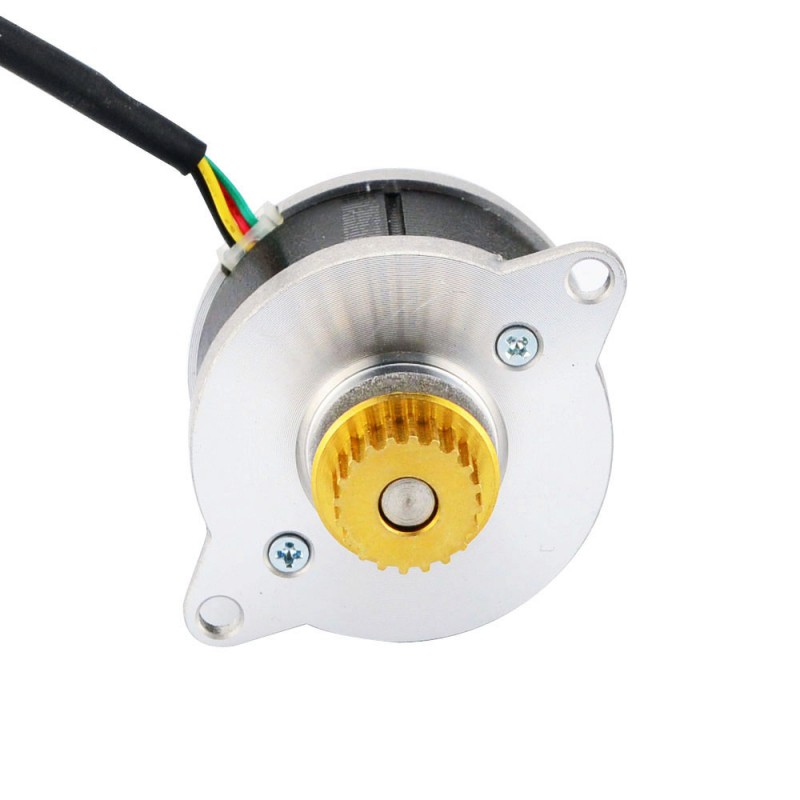

Moteur pas à pas bipolaire rond Nema 14 (9,5Ncm 14HR09-0434S-C1 0,9 degré Φ36x21,5mm avec poulie)
Ce moteur pas à pas bipolaire Nema 14 hybride rond sur mesure avec un angle de pas de 0,9deg et une taille de x36x21,5mm. Il a 4 fils, chaque phase tire 0,43A à 3,83V, avec un couple de maintien de 9,5Ncm (13,5oz.in). Une poulie MXL à 20 dents est disponible, c'est un bon choix pour l'appareil photo et le moniteur.
Spécification électrique
- Numéro du modèle: 14HR09-0434S-C1
- Type de moteur: Bipolaires
- Angle par pas: 0,9 deg
- Couple de maintien: 9,5Ncm (13,5oz.in)
- Courant/phase: 0,425A
- Tension nominale: 3,83V
- Résistance phase: 9,0 ohms
- Inductance de Phase: 5,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: Φ36mm
- Longueur du moteur: 21,5mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 11,7mm
- Profil de la poulie: MXL
- Nombre de dents: 20
- Pas de poulie: 2,032mm
- Diamètre primitive: Φ12,94
- Addendum Circle Diamètre: Φ12,43
- Matériau de la poulie: H59 Brass
- Nombre de câble: 4 with connector PH-4
- Longueur de câble: 120mm
- Poids: 130g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 14HR09-0434S-C1.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 9.5 |
| Couple de maintien (oz.in) | 13.5 |
| Inductance de Phase(mH) | 5 |
| Résistance de Phase(ohm) | 9 |
| Courant Nominal (A) | 0.43 |
| Angle par pas(°) | 0.9 |
| Spécification physique | |
| Longueur du moteur(mm) | 21.5 |
| Taille du cadre(mm) | Ф36.5 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | O |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 11.7 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 120 |
| Poids(g) | 130 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
