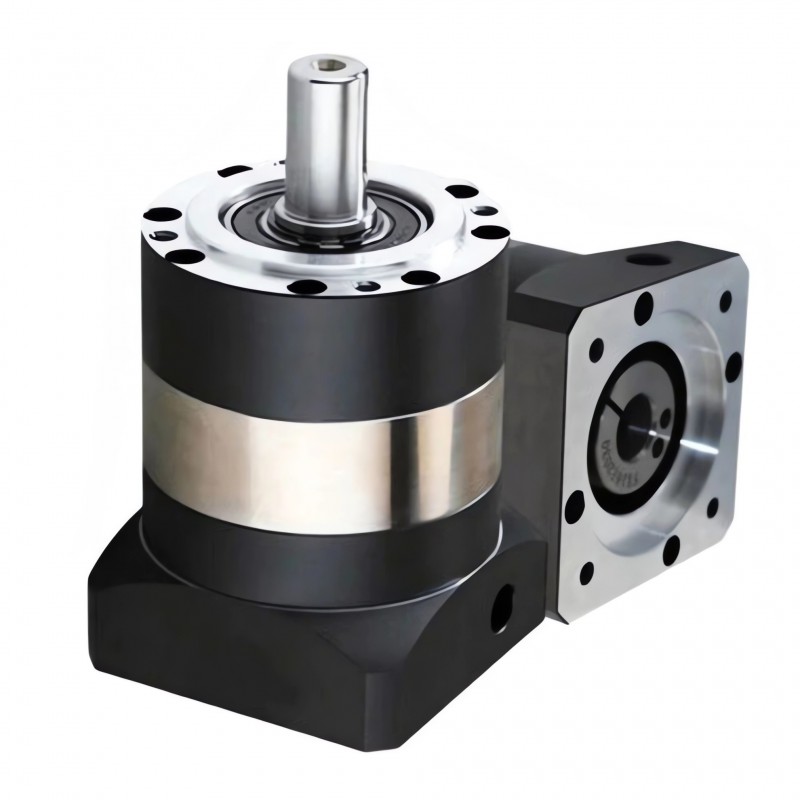

Réducteur planétaire PLE080 série rapport 3:1 à 100:1 pour servomoteur de 80 mm, 7 à 12 minutes d'arc, 19 mm
Le réducteur planétaire de la série PLE est conçu pour des applications exigeant de la précision à un coût réduit. Avec un arbre de sortie de 20 mm et un arbre d'entrée de 19 mm, il est adapté pour une utilisation avec servomoteurs de 80 mm (400W, 600W, 730W, 750W). Ce réducteur convient aux applications en automatisation, ainsi que pour l'électronique grand public, domestique et de bureau.
Applications :
Automatisation, robotique, machines d'impression, machines textiles, emballage, machines-outils, transformation alimentaire, agriculture et systèmes de manutention.
Spécifications techniques :

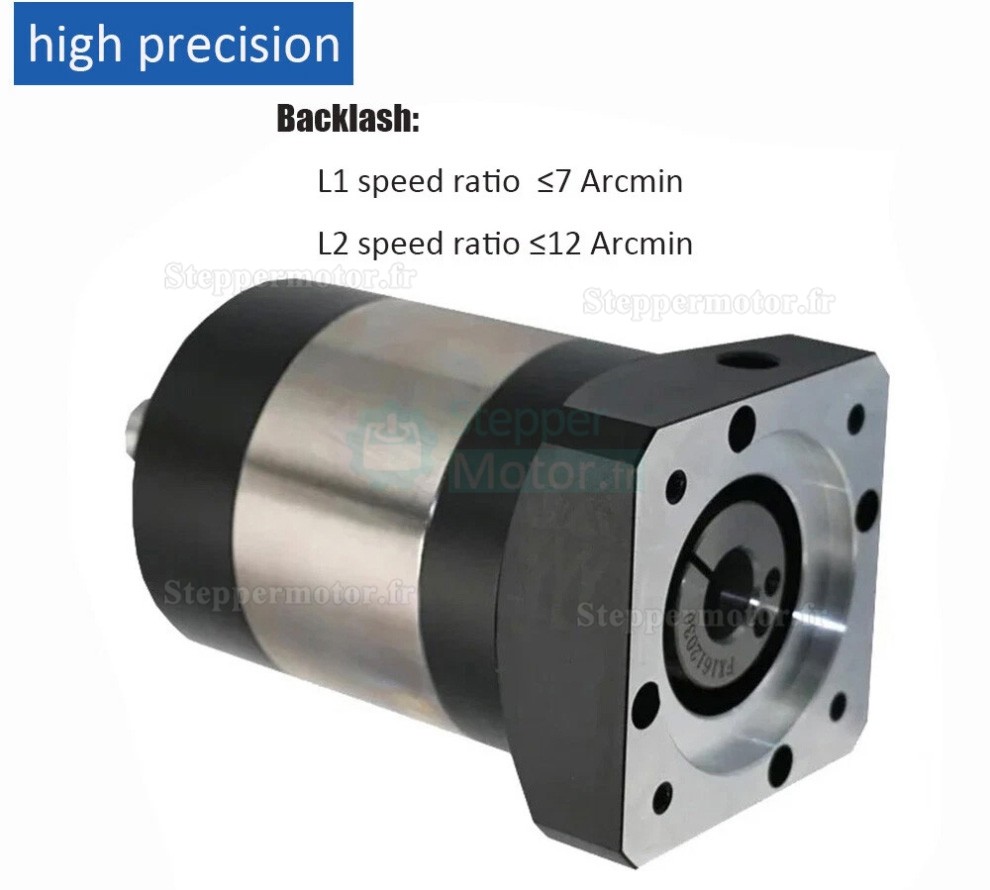

Jeu de fonctionnement : ≤ 7/12 arcmin
Rapports nominaux disponibles : 4:1, 5:1, 7:1, 10:1, 20:1, 25:1, 35:1, 40:1, 50:1, 70:1, 100:1
Vitesse d'entrée maximale : 6 000 tr/min
Plage de température de fonctionnement : -10 °C à +90 °C
Rigidité en torsion : 4,7 Nm/arcmin
Niveau sonore : ≤ 55 dB
Degré de protection : IP54
Contenu du colis :
1 x Réducteur planétaire
1 x Clavette
4 x Vis de montage
| Paramètres techniques du réducteur PLE 80 | ||
|---|---|---|
| Paramètres techniques | Unité | Valeur |
| Couple maximal | Nm | 1,5 fois le couple nominal |
| Couple de freinage instantané | Nm | 2,5 fois le couple nominal |
| Couple radial maximal | N | 400 |
| Max Axis Torque | N | 420 |
| Rigidité en torsion | Nm/arcmin | 4.7 |
| Vitesse d'entrée maximale | tr/min | 6000 |
| Vitesse d'entrée nominale | tr/min | 3500 |
| Niveau sonore | dB | ≤60 |
| Durée de vie active moyenne | h | 20000 |
| Rendement à pleine charge | % | L1≥96%, L2≥94% |
| Jet (étage 1) | arcmin | ≤7 |
| Jet (étage 2) | arcmin | ≤12 |
| Indice de protection | - | IP65 |
| Température de fonctionnement | ℃ | 10℃-90℃ |
| Couple de sortie nominal (Nm) | ||
| Étage | Rapport | Couple de sortie nominal |
| L1 | 3:1 | 50 |
| 4:1 | 90 | |
| 5:1 | 90 | |
| 7:1 | 48 | |
| 10:1 | 22 | |
| L2 | 15:1 | 50 |
| 20:1 | 90 | |
| 25:1 | 90 | |
| 30:1 | 50 | |
| 35:1 | 90 | |
| 40:1 | 90 | |
| 50:1 | 90 | |
| 70:1 | 48 | |
| 100:1 | 22 | |

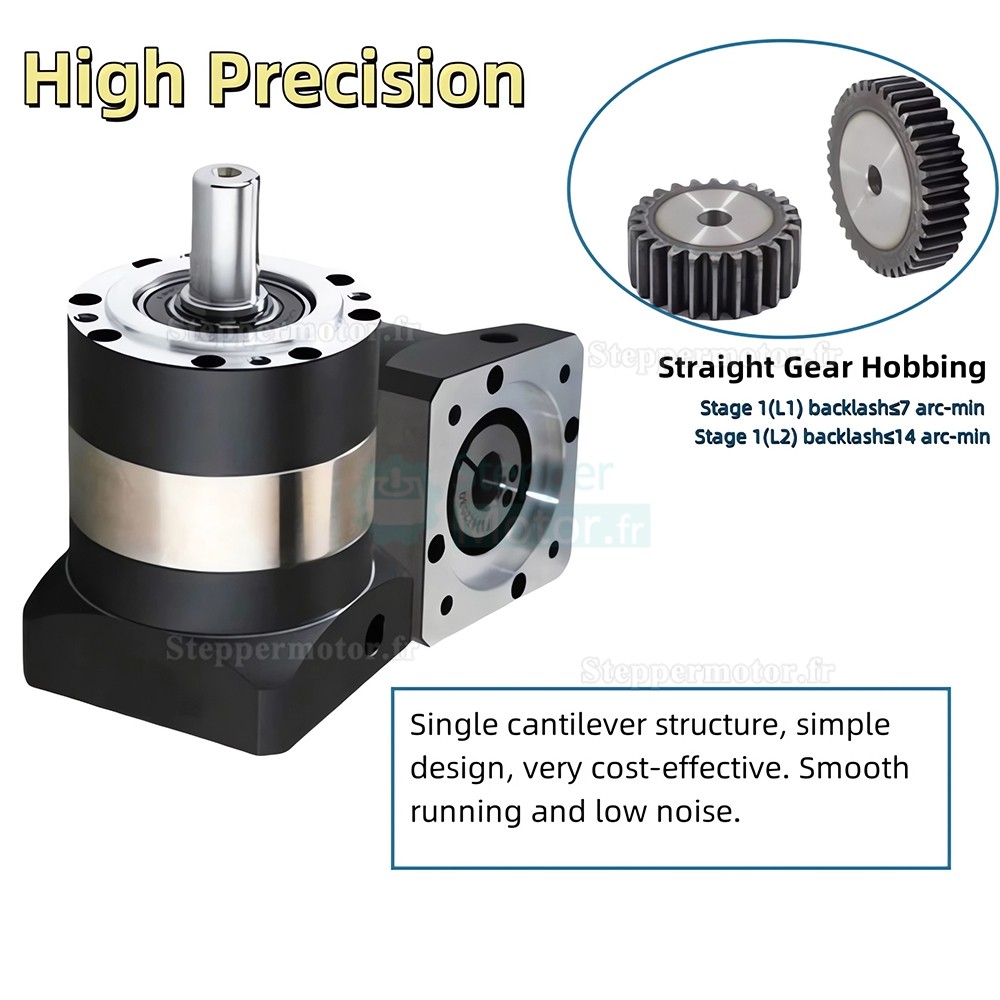

.jpg "Réducteur planétaire PLE080 série rapport 3:1 à 100:1 pour servomoteur de 80 mm, 7 à 12 minutes d'arc, 19 mm")

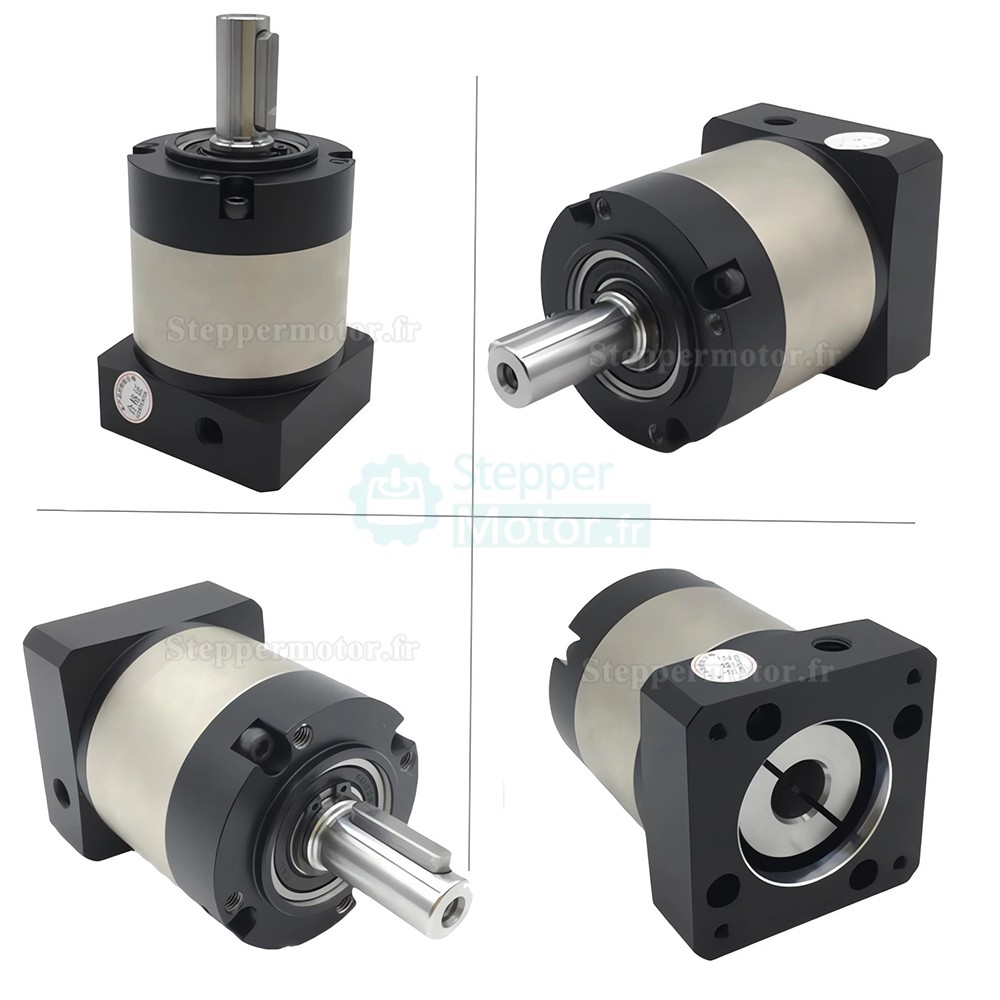

.jpg "Réducteur planétaire PLE080 série rapport 3:1 à 100:1 pour servomoteur de 80 mm, 7 à 12 minutes d'arc, 19 mm")
| Spécification physique | |
|---|---|
| Type d'arbre | Key-Way |
| Costume pour moteur | Servomoteur 80 mm |
| Rapport de réduction | 3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 50:1 / 100:1 |
| Contrecoup | ≤7 arcmin / ≤12 arcmin |
| Diamètre de l'arbre d'entrée (mm) | 19 |
| Diamètre de l'arbre de sortie (mm) | 20 |
| Type de boîte de vitesses | Réducteur planétaire hélicoïdal |
| Taille du cadre(mm) | 80 x 80 |
| Type de produit | Réducteur |
| Serie de produits | Série PLE060 |
| Indice IP | IP65 |
