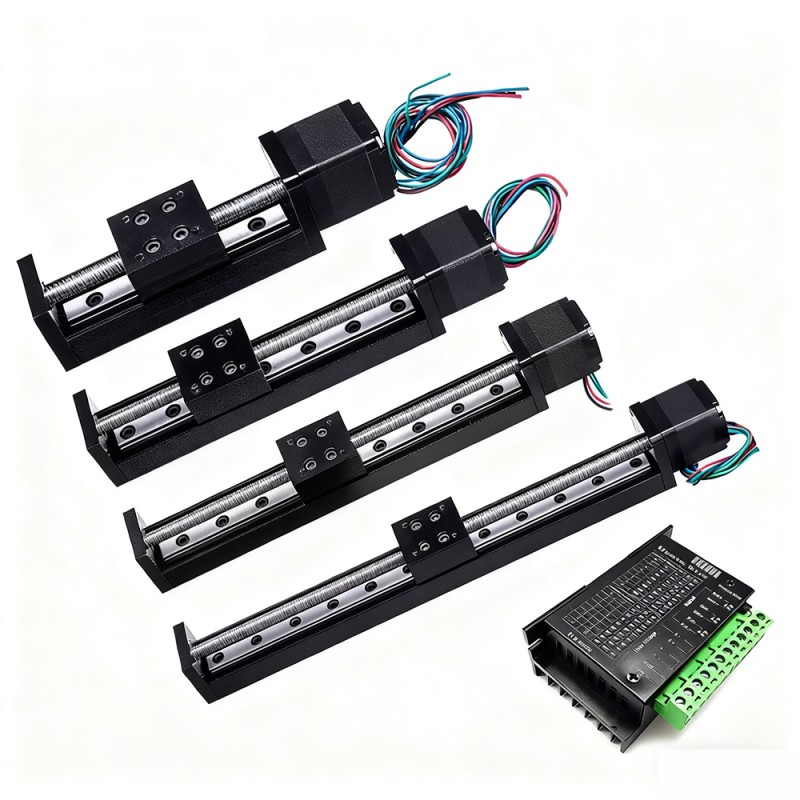

Mini-plateau linéaire motorisé OSP001602, table coulissante CNC avec moteur pas à pas Neme 11 et kit de driver TB6600

Mini-plateau linéaire motorisé OSP001602, table coulissante CNC avec moteur pas à pas Neme 11 et kit de driver TB6600

Caractéristiques :

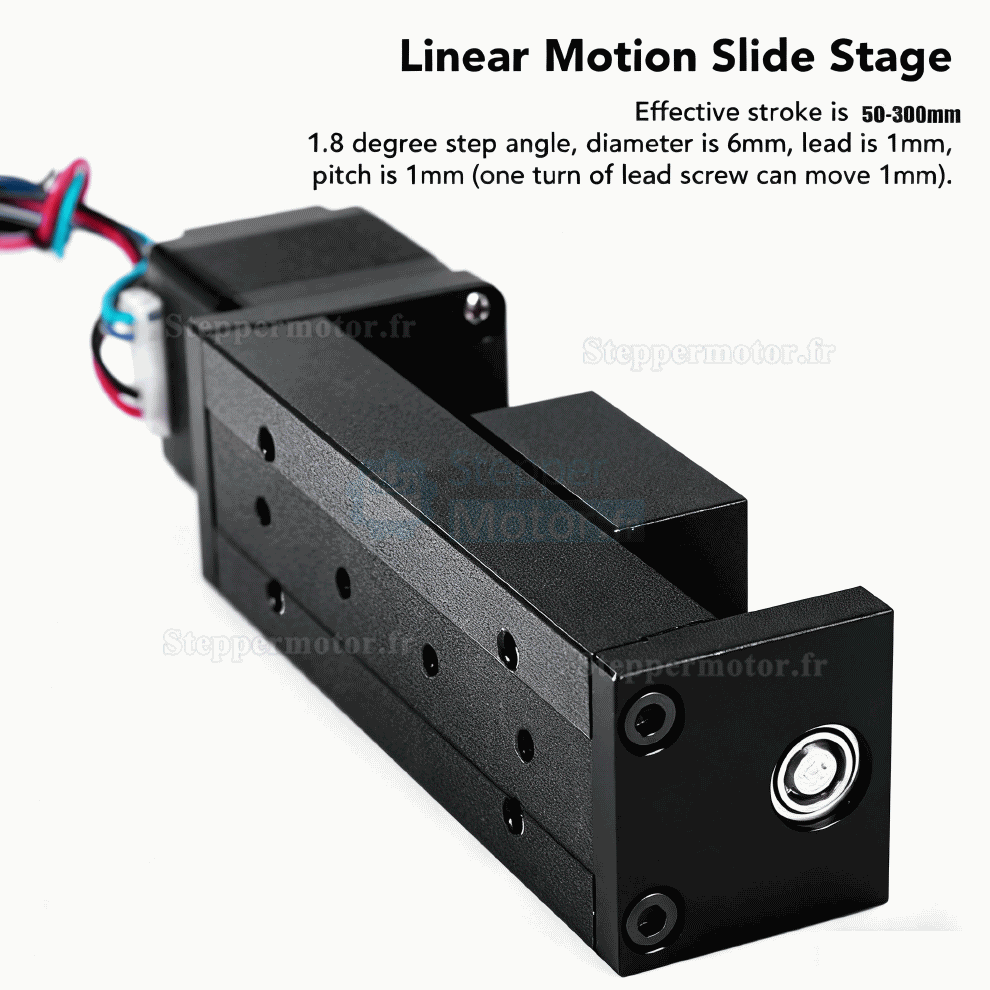

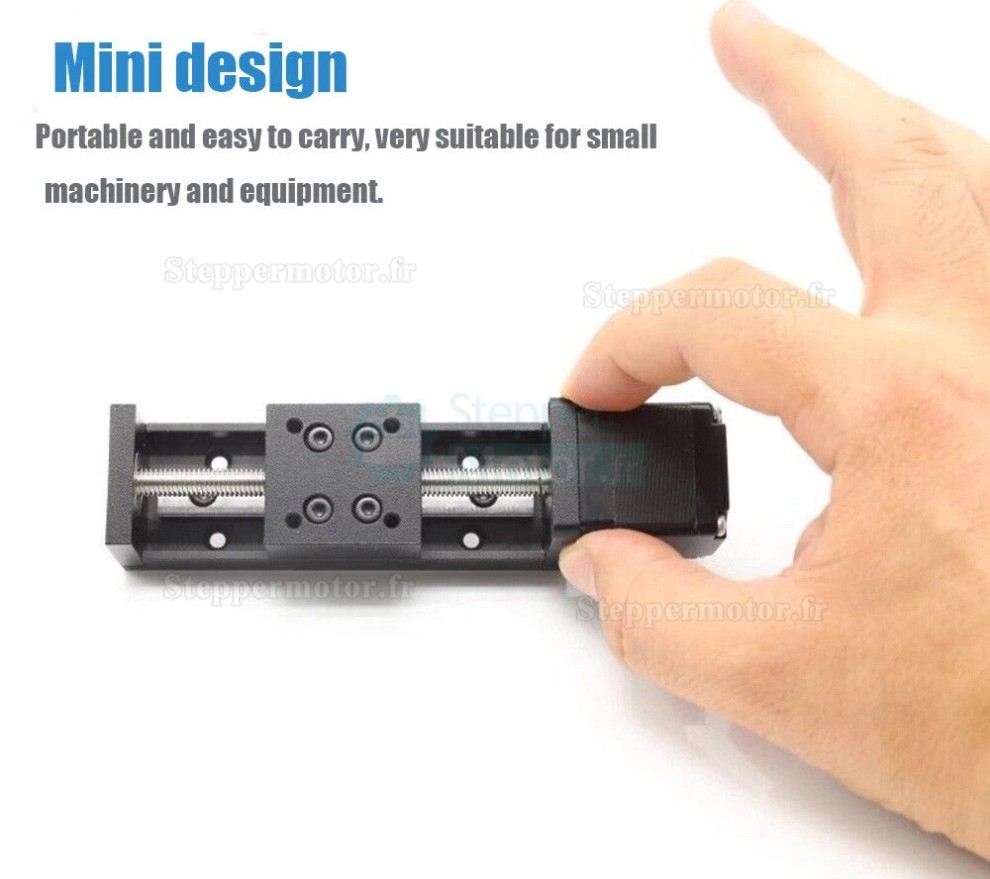

1. Module de glissement linéaire compact avec conception intégrée de petite taille (largeur de 30 mm).
2. Base en alliage d'aluminium avec une configuration à double cœur de piste en acier de roulement.
3. Capacité de charge horizontale : 5 kg ; Capacité de charge verticale : 1 kg.

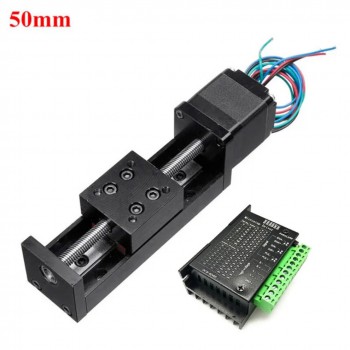

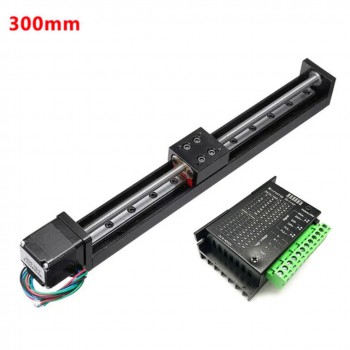

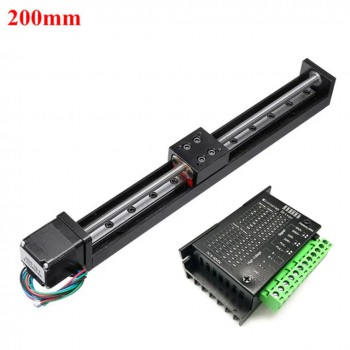

4. Course ajustable : 50-300 mm.
5. Équipé d'une manivelle dorée et d'une échelle de déplacement, associé à une vis à billes trapézoïdale de 6 mm (disponible avec des pas de 1/2/4/6/12 mm).
6. Moteur pas à pas NEMA 11 28 (courant de 0,6 A, couple de 0,07 N·m) intégré.
7. Applications : Convient aux applications de traitement automatisé telles que les imprimantes 3D, les machines CNC, les découpeuses laser, les tournevis automatiques, les équipements de soudure et les systèmes de distribution.

Contenu du paquet :

• 1 × Table de glissement à vis trapézoïdale T06
• 1 × Moteur pas à pas NEMA 11 de 28 mm
• 1 × Driver TB6600

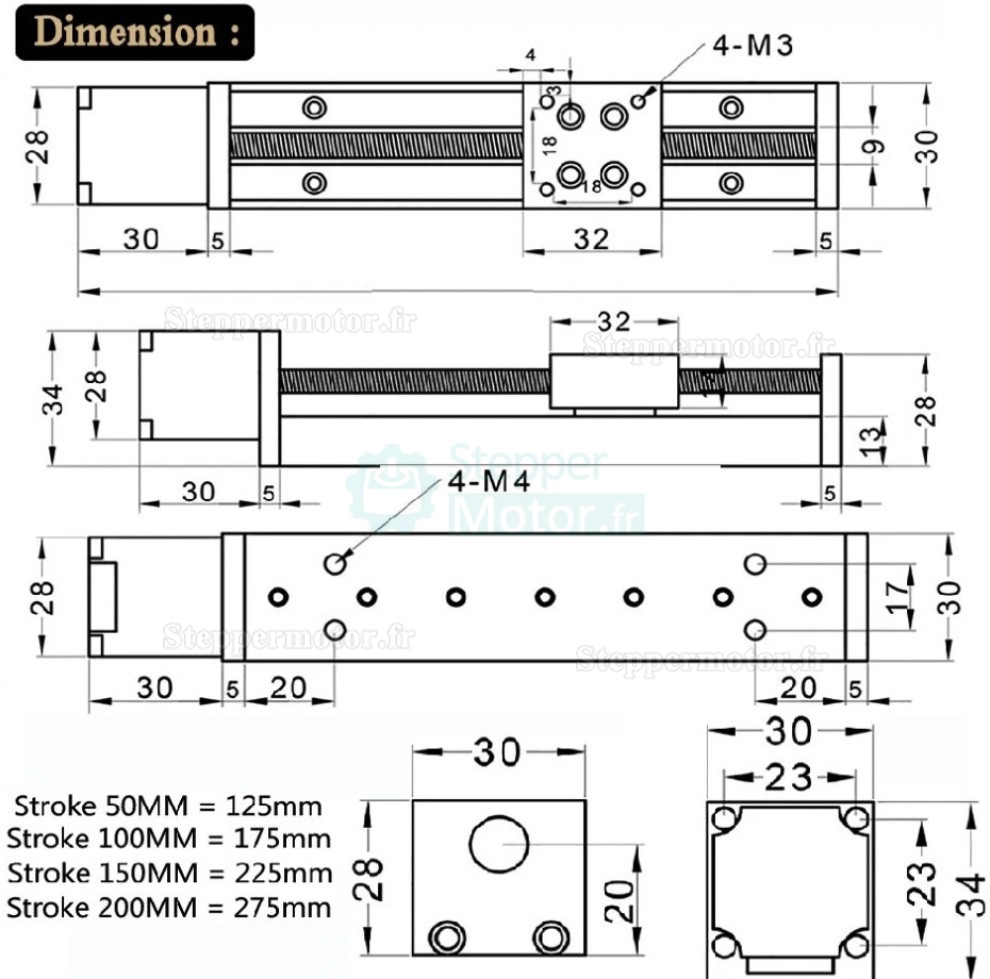

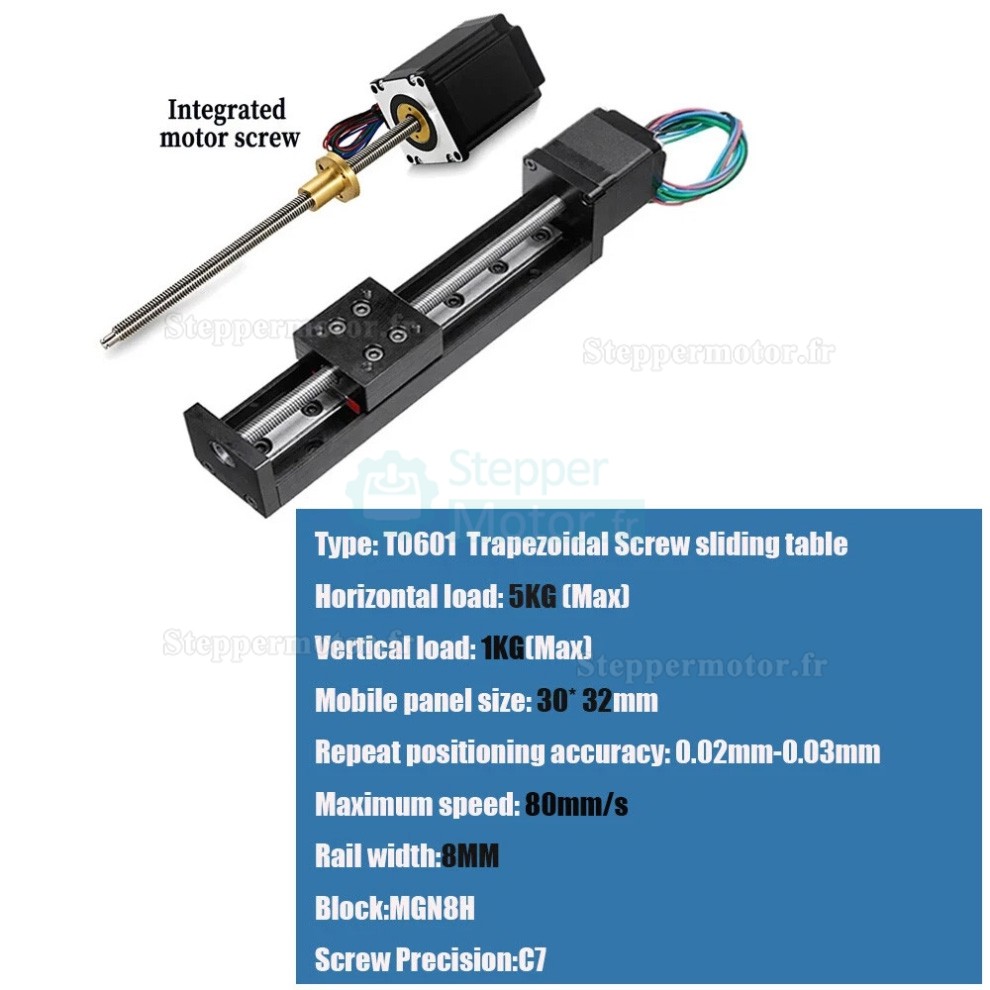

Spécifications de la Unité linéaire :

• Modèle : T06

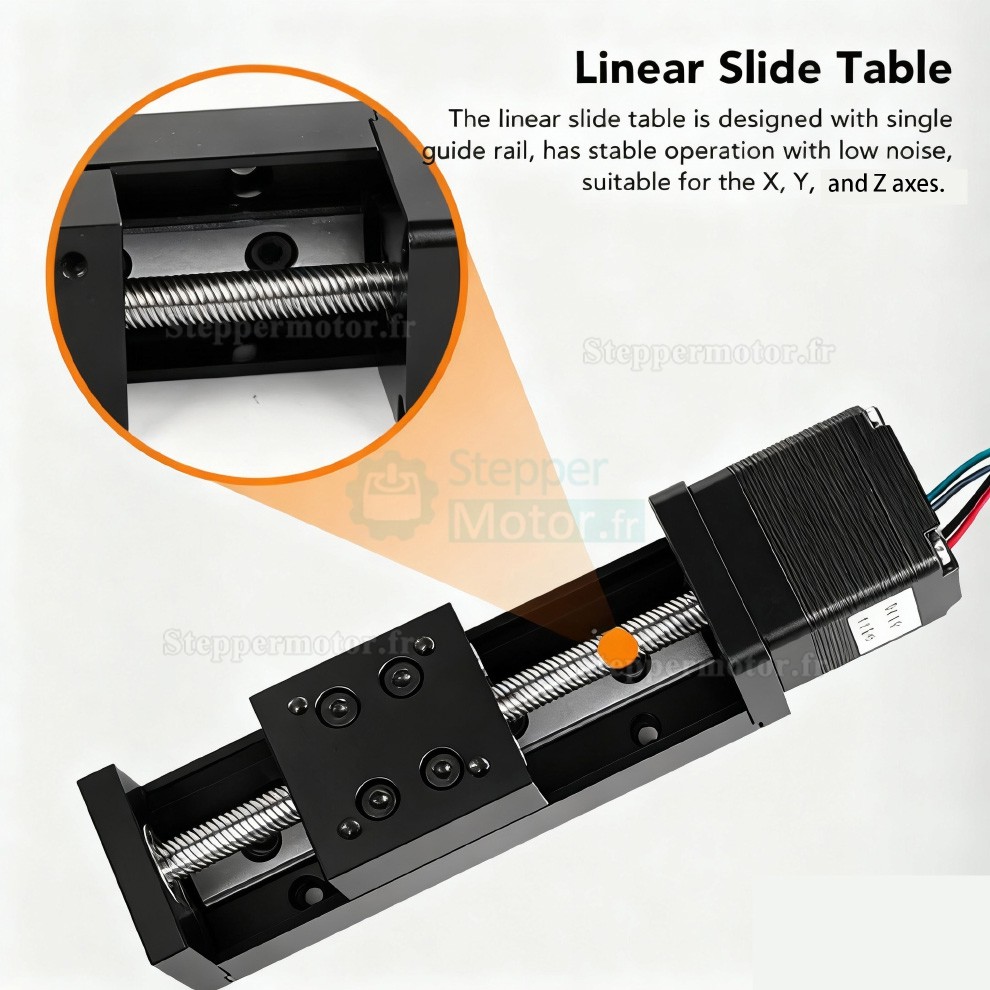

• Type de glissement : Table de glissement à vis trapézoïdale
• Charge horizontale : 5 kg (maximum)

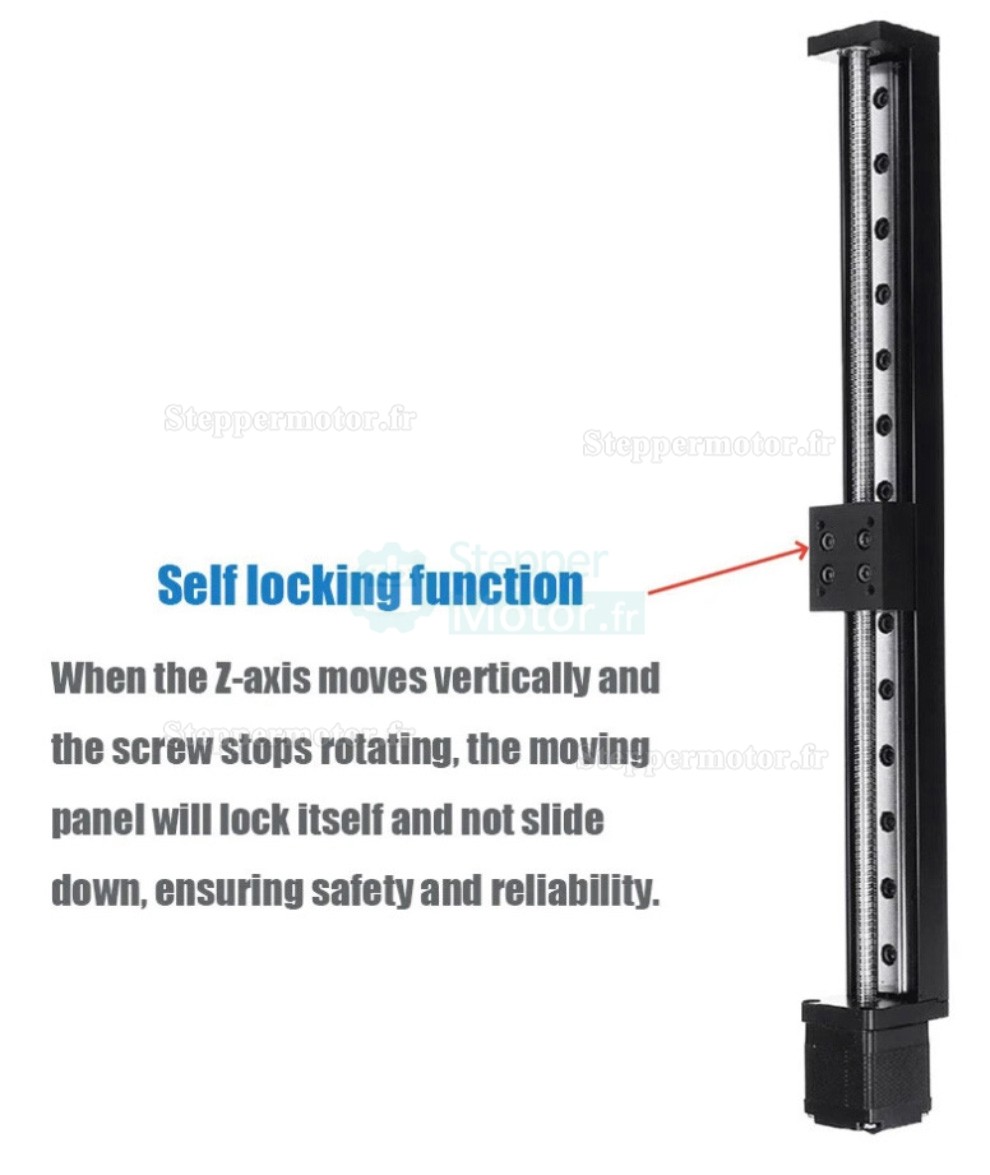

• Charge verticale : 1 kg (maximum)
• Course effective : 50-300 mm
• Longueur totale : Course effective + 75 mm
• Taille du panneau mobile : 30 mm x 32 mm
• Précision de répétition de positionnement : 0,02 mm - 0,03 mm
• Vitesse maximale : 80 mm/s
• Largeur du rail : 6 mm
• Bloc : MGN8H
• Précision de la vis : C7
• Pas : 1 mm

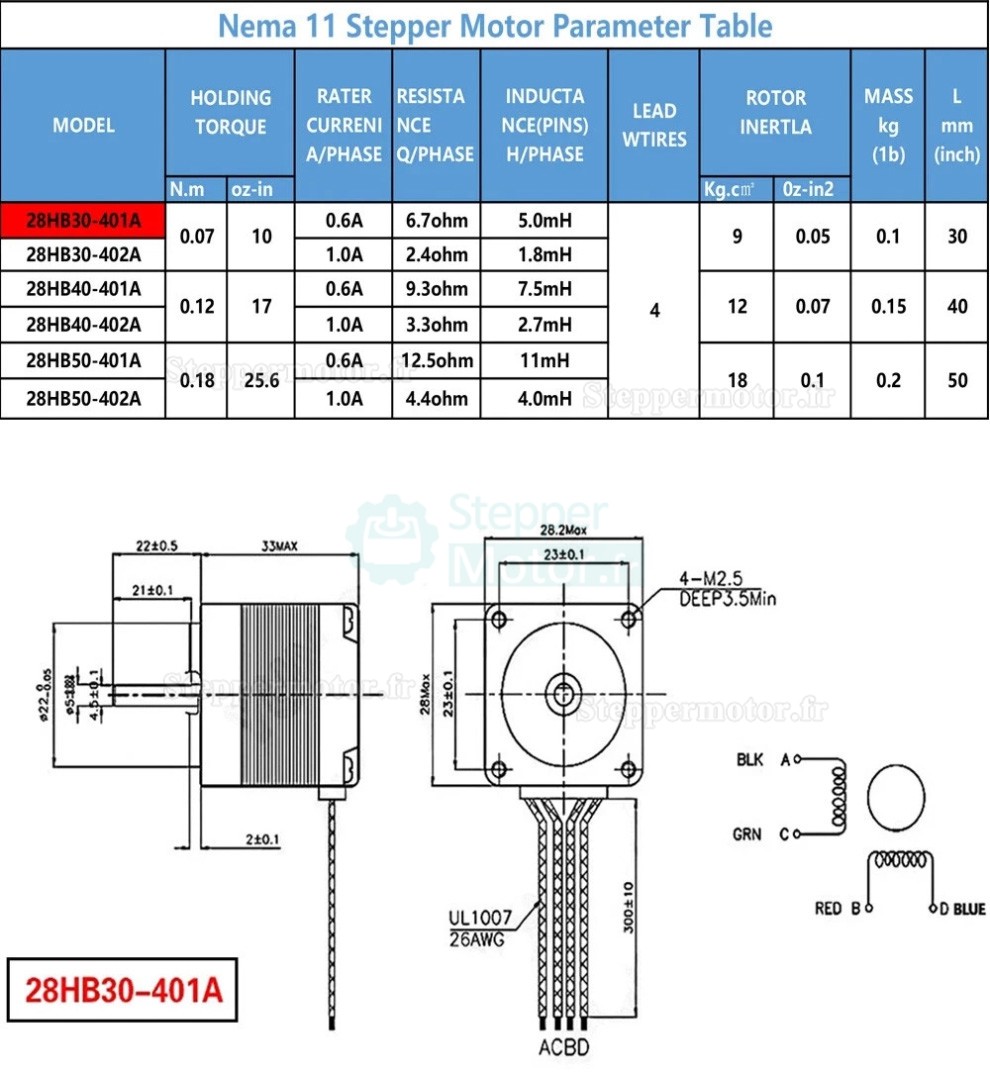

Spécifications du moteur pas à pas :

• Modèle : 28HB30-401A
• Taille de la bride du moteur : NEMA 11 (28 mm)
• Couple de maintien : 0,07 N·m
• Longueur du corps : 30 mm
• Diamètre de l'arbre : 5 mm
• Type : Moteur hybride
• Phases : 2 phases
• Courant : 0,6 A
• Certification : CCC, CE, ISO
• Angle de pas : 1,8 degrés

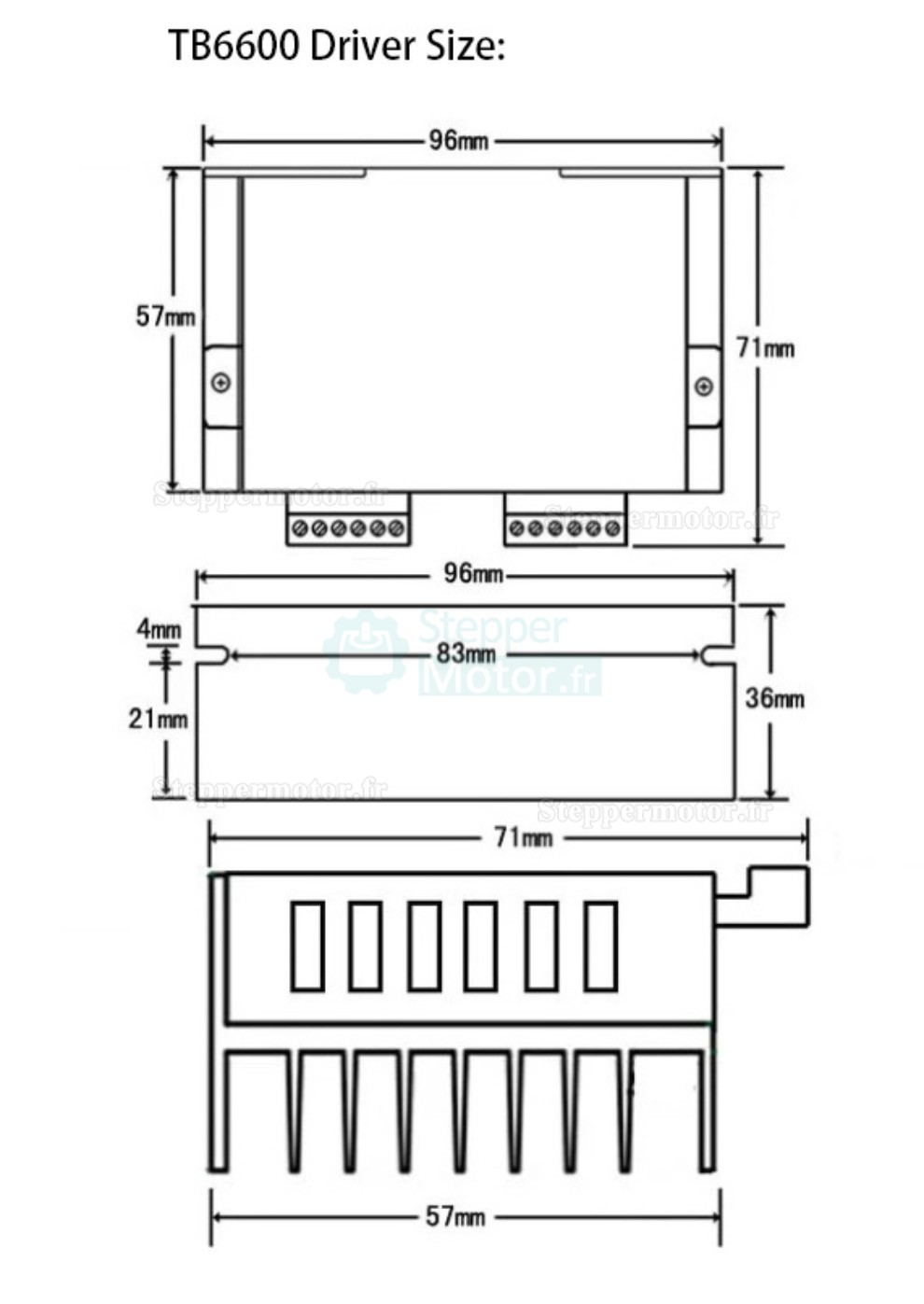

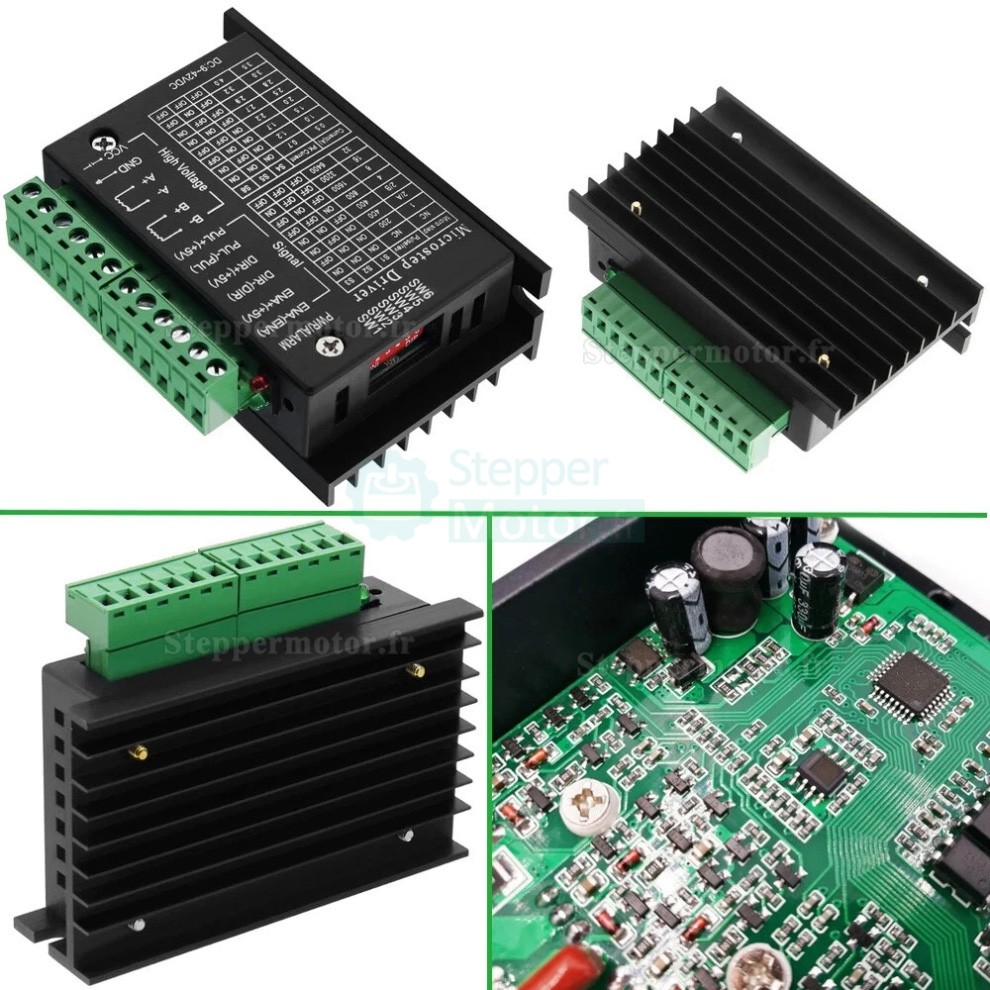

Spécifications du driver de moteur :

• Modèle : TB6600
• Moteur adapté : Moteur pas à pas avec bride de 42 mm / 57 mm
• Tension d'entrée : DC 9-42 V
• Courant d'entrée/sortie : 0,5-3,5 A
• Puissance maximale : 150 W
• Subdivision : 1, 2, 4, 8, 16, 32
• Température de fonctionnement : -10°C à 45°C
• Température de stockage : -40°C à 70°C
• Humidité : Non condensée, aucune exposition à l'eau
