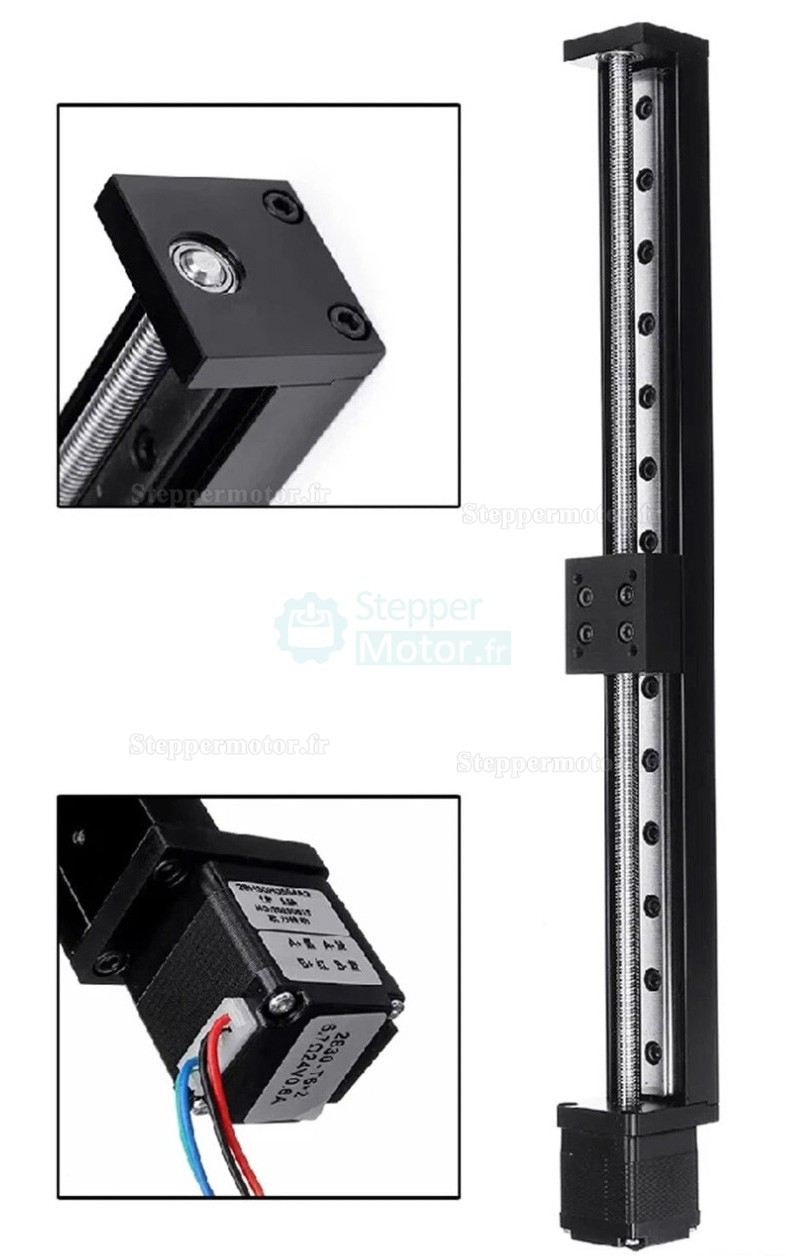

Paliers de glissement linéaires OSP001603, module de guidage linéaire course 50-300 mm avec kit moteur Nema11

Paliers de glissement linéaires OSP001603, module de guidage linéaire course 50-300 mm avec kit moteur Nema11

Caractéristiques :

1. Module de glissement linéaire compact avec une conception intégrée de petite taille (largeur de 30 mm).

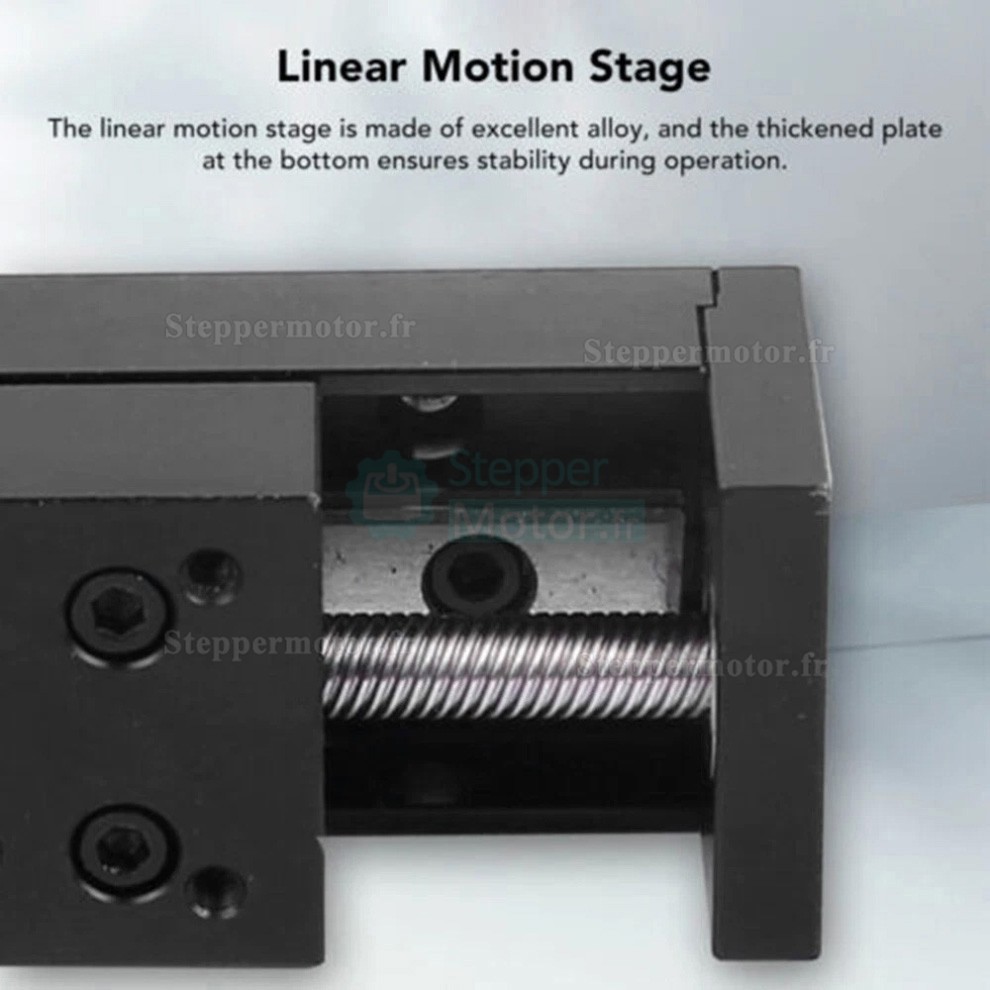

2. Base en alliage d'aluminium avec configuration à double cœur de piste en acier de roulement.
3. Capacité de charge horizontale : 5 kg ; Capacité de charge verticale : 1 kg.

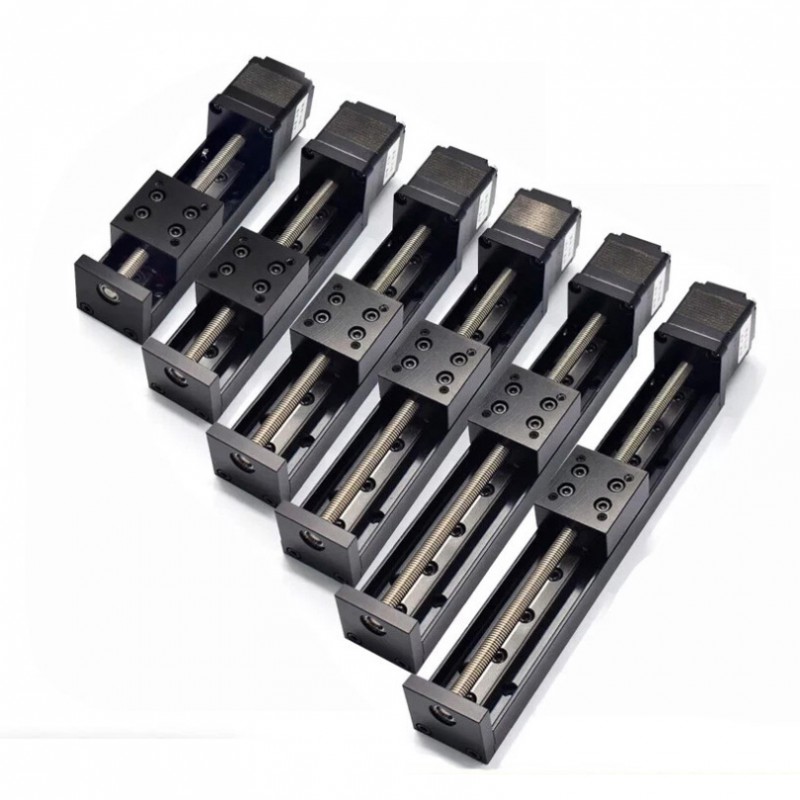

4. Course ajustable : 50-300 mm.
5. Équipé d'une manivelle dorée et d'une échelle de déplacement, associé à une vis à billes trapézoïdale de 6 mm (disponible avec des pas de 1 mm, 2 mm, 4 mm, 6 mm et 12 mm). Les pas de 1 mm et 2 mm offrent une capacité de verrouillage vertical pour éviter le glissement en cas de coupure de courant.
6. Moteur pas à pas NEMA 11 28 intégré (courant de 0,6 A, couple de 0,07 N·m) avec un design monocoque économiseur d'espace pour le contrôle du déplacement.
7. Applications : Convient aux scénarios de traitement automatisé, tels que les imprimantes 3D, les machines CNC, les découpeuses laser, les tournevis automatiques, les équipements de soudage et les systèmes de distribution.

Contenu du paquet :

• 1 × Table de glissement à vis trapézoïdale T06
• 1 × Moteur pas à pas NEMA 11 de 28 mm

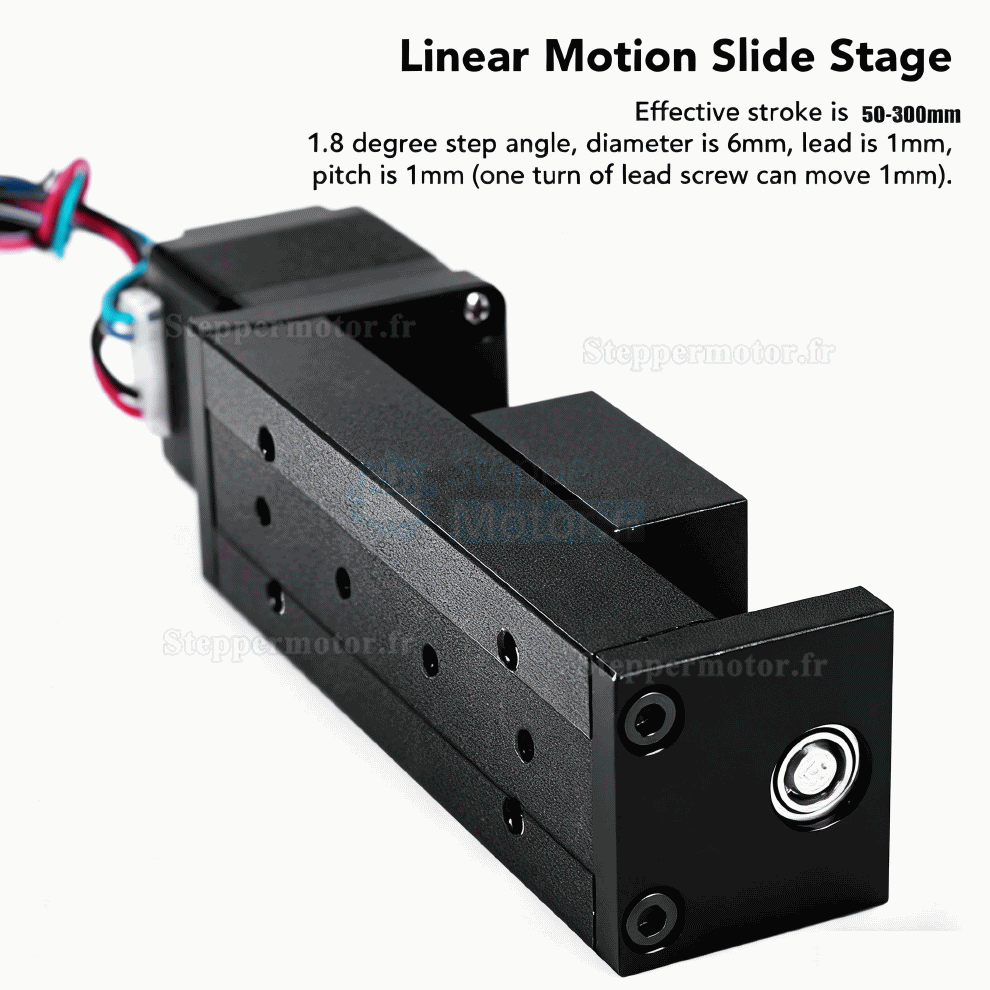

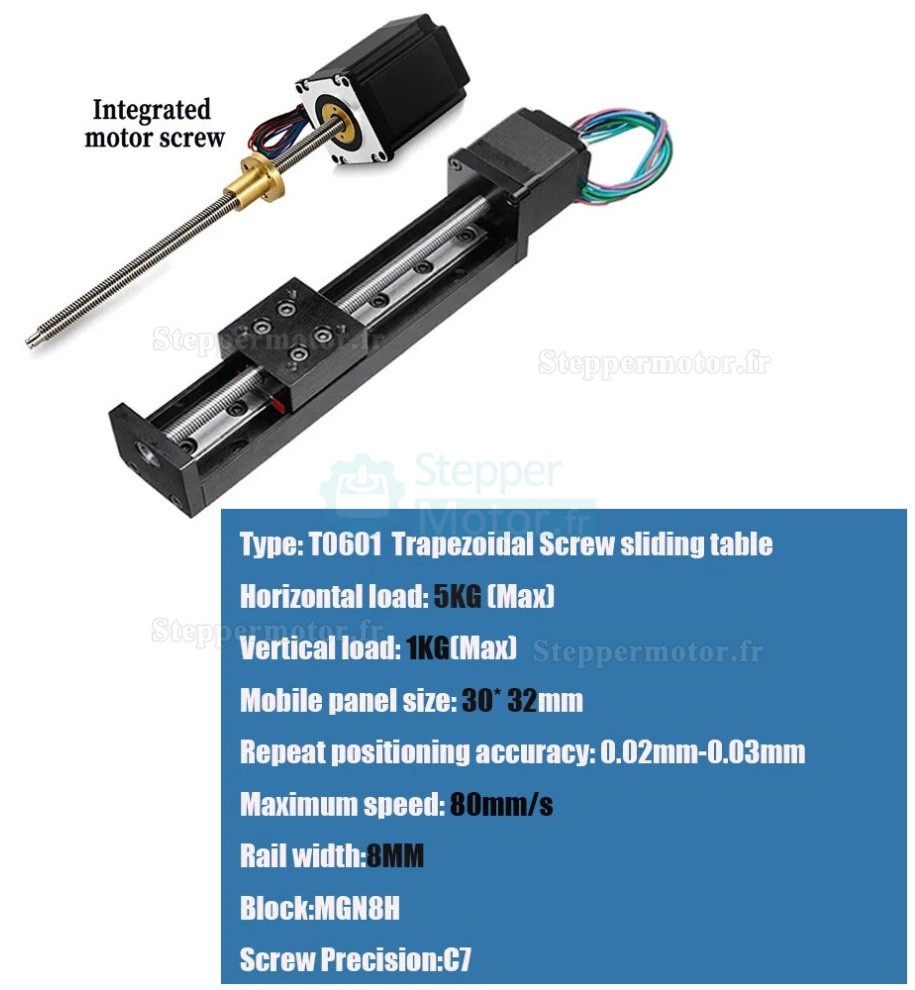

Spécifications de la table de glissement linéaire :

• Modèle : T06
• Type de glissement : Table de glissement à vis trapézoïdale
• Charge horizontale : 5 kg (maximum)
• Charge verticale : 1 kg (maximum)
• Course effective : 50-300 mm

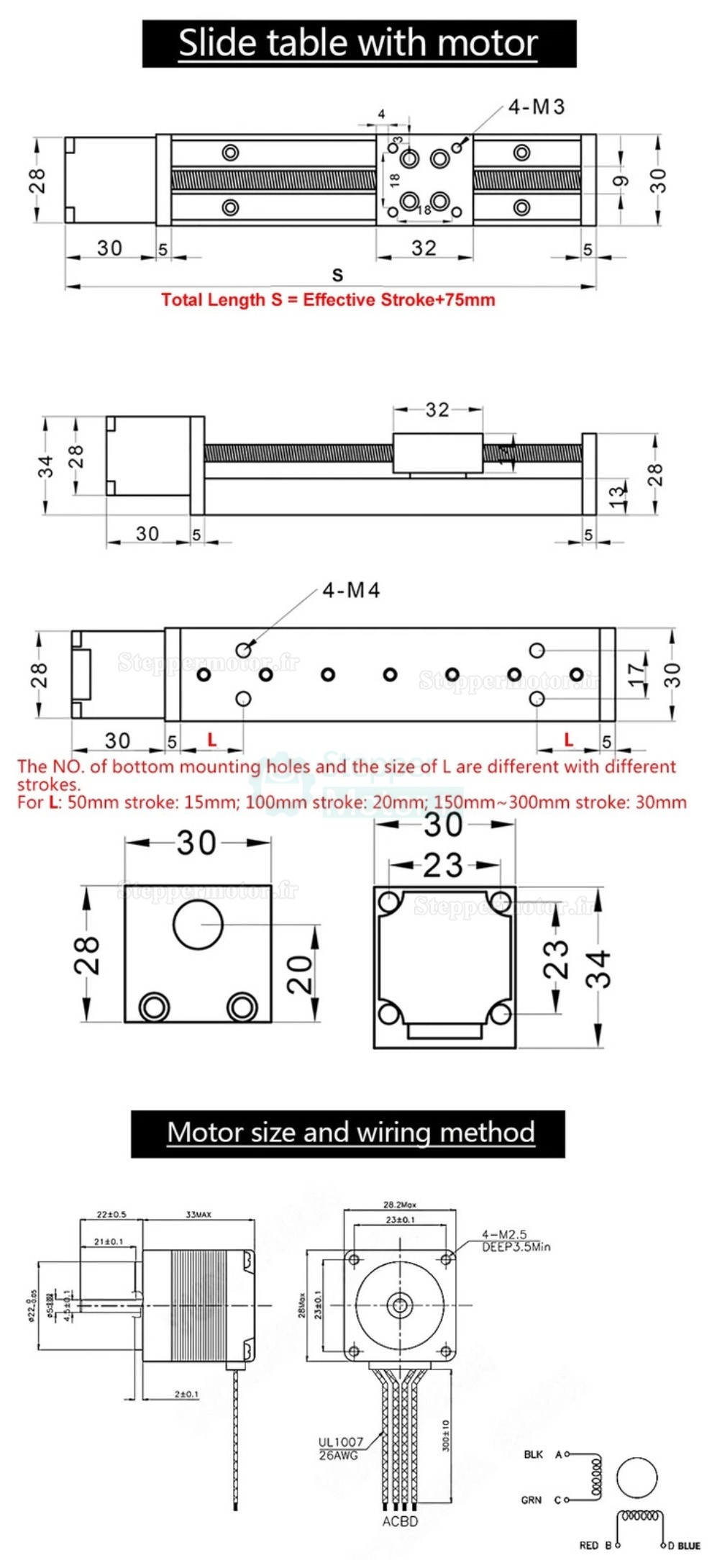

• Longueur totale : Course effective + 75 mm
• Taille du panneau mobile : 30 mm x 32 mm
• Précision de répétition de positionnement : 0,02 mm - 0,03 mm
• Vitesse maximale : 80 mm/s
• Largeur du rail : 6 mm
• Bloc : MGN8H
• Précision de la vis : C7
• Pas : 1 mm, 2 mm, 4 mm, 6 mm, 12 mm (par exemple, un pas de 1 mm signifie que lorsque le moteur effectue un tour, le panneau mobile se déplace de 1 mm)

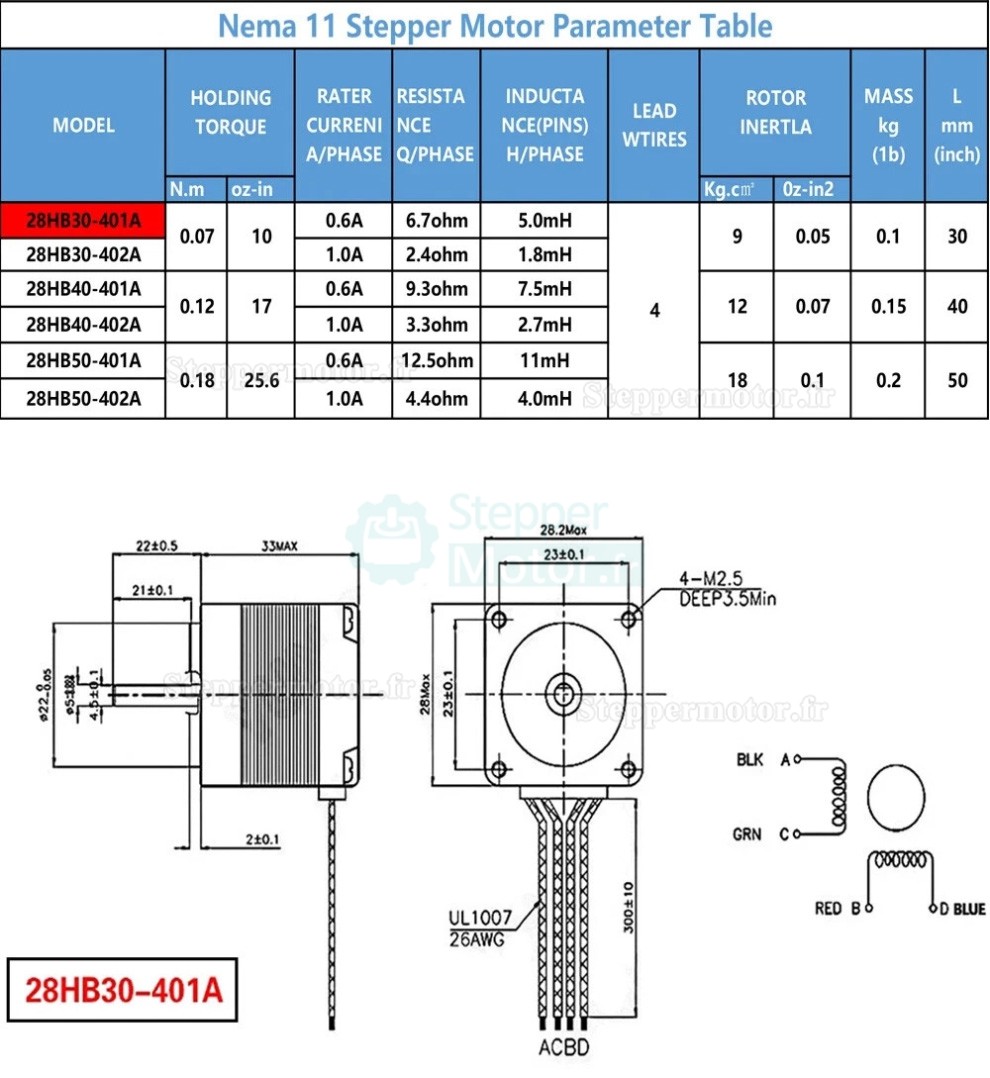

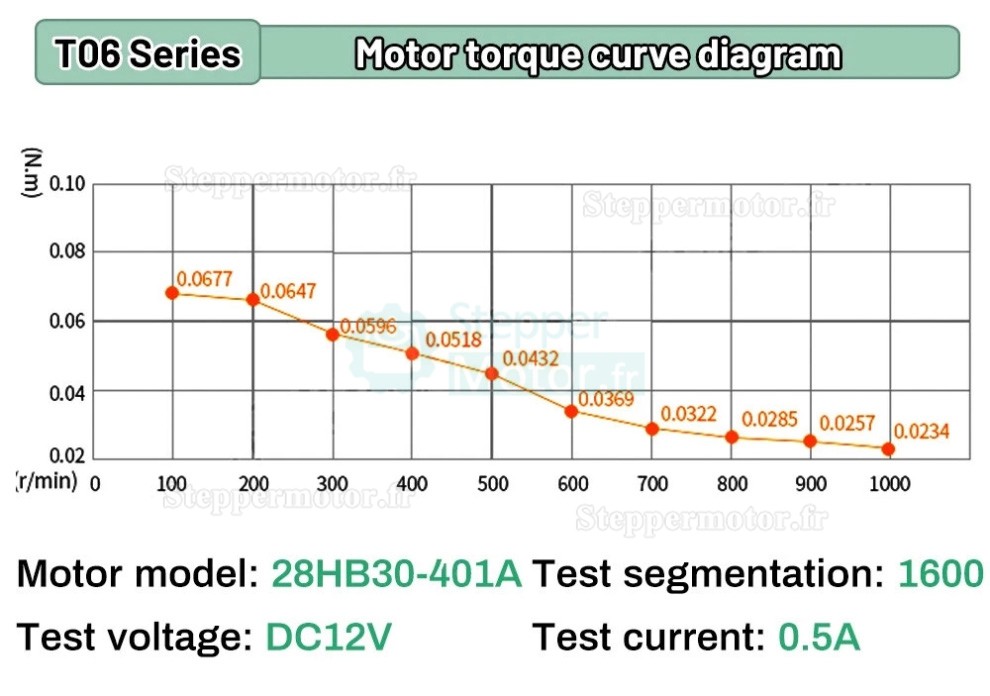

Spécifications du moteur pas à pas :

• Modèle : 28HB30-401A
• Taille de la bride du moteur : NEMA 11 (28 mm)
• Couple de maintien : 0,07 N·m
• Longueur du corps : 30 mm
• Diamètre de l'arbre : 5 mm
• Type : Moteur hybride
• Phases : 2 phases
• Courant : 0,6 A
• Certification : CCC, CE, ISO
• Angle de pas : 1,8 degrés
