Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-CL86-34HS38 5,8 Nm 1,8 degrés (Moteur Nema 34 & Driver)

Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-CL86-34HS38 5,8 Nm 1,8 degrés (Moteur Nema 34 & Driver)

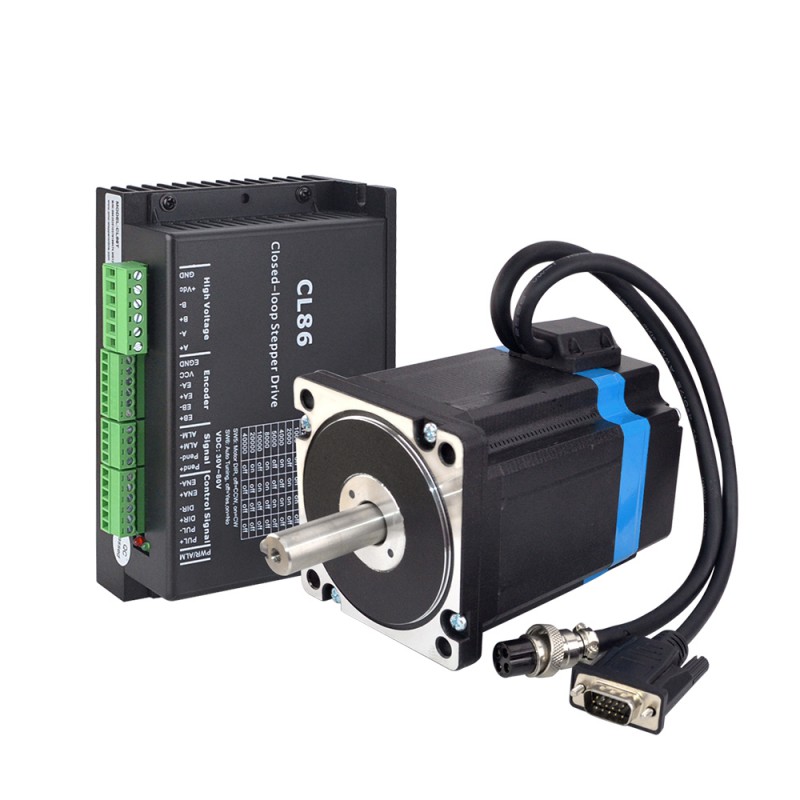

Ce kit CNC comprend:

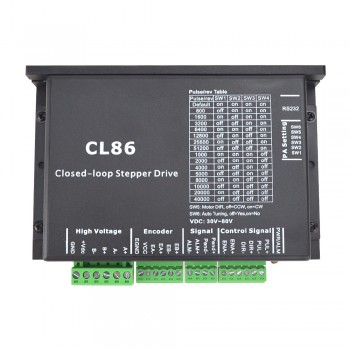

• 1 x Driver moteur pas a pas boucle fermée Leadshine® CL86 pour moteur Nema 34 (0-8,2A 24-80VCC)

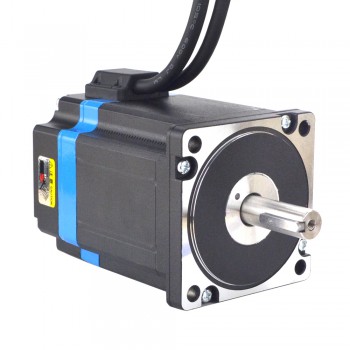

• 1 x Moteur pas à pas en boucle fermée Nema 34, encodeur 5,8 Nm, 1000CPR

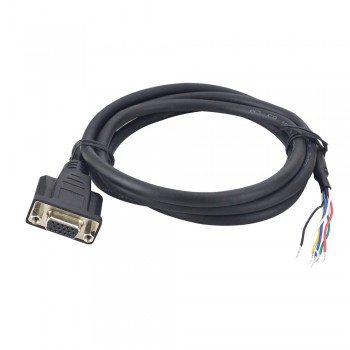

• 1 x Câble de d'extension d'encodeur RS232 femelle de 1,7 m pour moteur pas à pas en boucle fermée

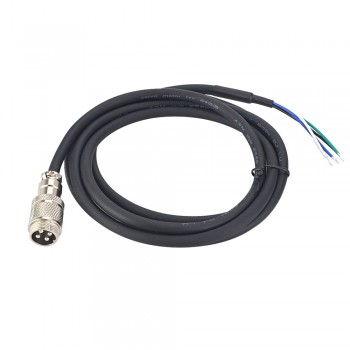

• 1 x Câble d'extension AWG18 de 1,7 m avec connecteur aviation GX16 pour moteur pas à pas en boucle fermée Nema 34

Spécification du moteur

• Numéro de pièce du fabricant: 34HS38-6004D-E1000
• Type de moteur: Stepper bipolaire
• Angle par pas: 1.8 deg
• Dimension de la bride: 86 x 86 mm
• Couple de maintien: 5.8 N.m(821.512 oz.in)
• Courant/phase: 6 A
• Diamètre de l'arbre: Φ14 mm
• Longueur d'arbre: 40 mm
• Longueur de Key Way: 25 mm
• Résistance phase: 0.32 ohm
• Inductance de Phase: 2.8 mH ± 20%(1KHz)
• Nombre de câble: 4
• Longueur de câble: 300 mm
• Tension de conduite : 5V
• Courant de sortie : 55mA
• Résolution : 1000ppr
• Signal de sortie : 2 canaux
• Diamètre d'alésage : Φ8mm
• Fréquence de sortie : ≤1 MHz
• Vitesse de fonctionnement : ≤5000 tr/min
• Protection IP : IP20

Connexion

Spécifications du driver

• En boucle fermée, élimine la perte de synchronization
• Plage de fonctionnement plus large – couple plus élevé et vitesse plus élevée
• Réduction de l'échauffement du moteur et efficacité accrue
• Mouvement fluide et faible bruit du moteur
• Ne nécessite pas une marge de couple élevée
• Pas de réglage et toujours stable
• Couple élevé au démarrage et à faible vitesse, grande rigidité à l'arrêt

Resources

• Fiche de données: 34HS38-6004D-E1000.pdf
• Courbe de couple moteur: 34HS38-6004D-E1000_Torque_Curve.pdf
• Manuel du driver: CL86.pdf
