Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-OK2D42BH-24HS40 4,25 Nm 1,8 degrés (Moteur Nema 24 & Driver)

Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-OK2D42BH-24HS40 4,25 Nm 1,8 degrés (Moteur Nema 24 & Driver)

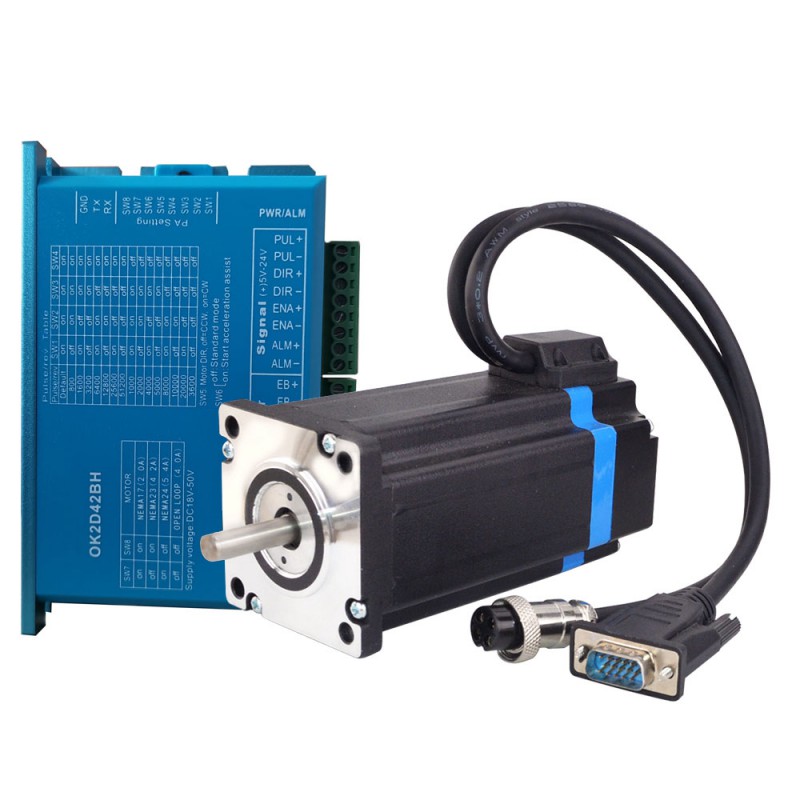

Ce kit CNC comprend:

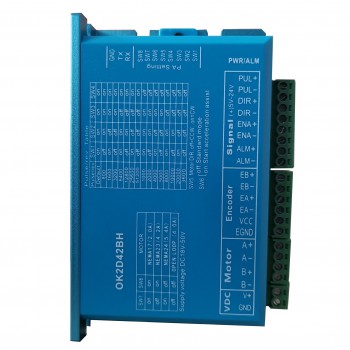

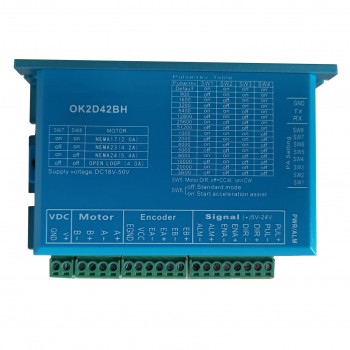

• 1 x Driver moteur pas a pas boucle fermée OK2D42BH pour moteur Nema 23 /24 (0-5,6A 18-70VCC)

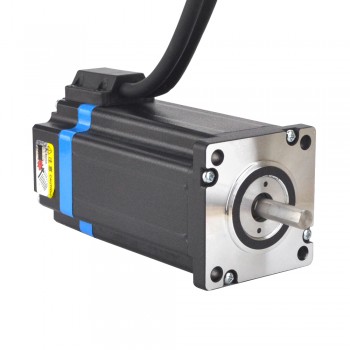

• 1 x Moteur pas à pas en boucle fermée Nema 24, encodeur 4,25 Nm, 1000CPR

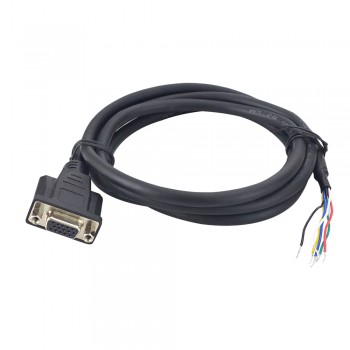

• 1 x Câble de d'extension d'encodeur RS232 femelle de 1,7 m pour moteur pas à pas en boucle fermée

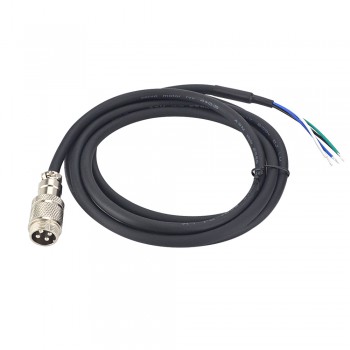

• 1 x Câble d'extension AWG20 de 1,7 m avec connecteur aviation GX16 pour moteur pas à pas en boucle fermée Nema 23 et 24

Spécification du moteur

• Numéro de pièce du fabricant: 24HS40-5804D-E1000
• Type de moteur:Bipolaire pas à pas
• Angle par pas: 1,8 degrés
• Dimension de la bride: 60 x 60mm
• Couple de maintien: 4,25 N.m(601.97 oz.in)
• Courant/phase: 5,8 A
• Diamètre de l'arbre: Φ8 mm
• Longueur totale de l'arbre de coupe en D: 25 mm
• Résistance phase: 0.82 ohm
• Inductance de Phase: 2.7 mH ± 20%(1KHz)
• Nombre de câble: 4
• Longueur de câble: 300 mm
• Tension de conduite : 5V
• Courant de sortie : 55mA
• Résolution: 1000ppr
• Signal de sortie : 2 canaux
• Diamètre d'alésage : Φ8mm
• Fréquence de sortie : ≤1 MHz
• Vitesse de fonctionnement : ≤5000rpm
• Protection IP : IP20

Connexion

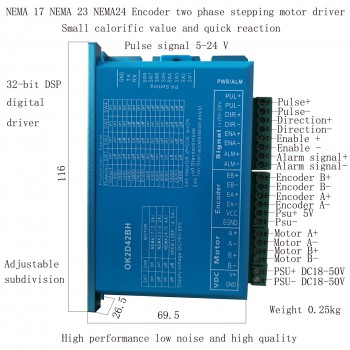

Spécifications du driver

Modèle:OK2D42BH
Courant de crête de sortie: 0~5,6A
Tension d'entrée: +18~70VCC (Typique 36VCC)
Courant du signal logique: 7~16mA (Typique 10mA)
Fréquence d'entrée d'impulsion: 0~200kHz
Micropas (étapes/rév.):400~51200ppr
Courant codeur:50mA
Résistance d'isolement: 500MΩ
Poids:580g
Adoption d'une nouvelle puce DSP double cœur dédiée au contrôle moteur 32 bits;
Adopter des algorithmes avancés de contrôle de courant vectoriel, de vitesse et de position en boucle fermée;
Le rapport de courant statique et dynamique peut être réglé automatiquement;
Le moteur est livré avec un encodeur haute précision de 1000 lignes;
Entrée de signal différentiel isolée par optocoupleur;
La fréquence de réponse impulsionnelle peut atteindre jusqu'à 300KHZ;
Subdivisé en 16 réglages (200~51200) pour répondre aux exigences de la plupart des clients;
Il dispose de plusieurs fonctions de protection telles que les surintensités, les surtensions, les survitesses, les surchauffes et les erreurs de suivi excessives.

Resources

• Fiche de données: 24HS40-5804D-E1000.pdf
• Courbe de couple moteur: 24HS40-5804D-E1000_Torque_Curve.pdf
• Manuel du driver: OK2D42BHmanual.pdf
