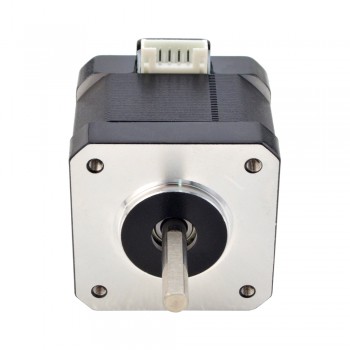

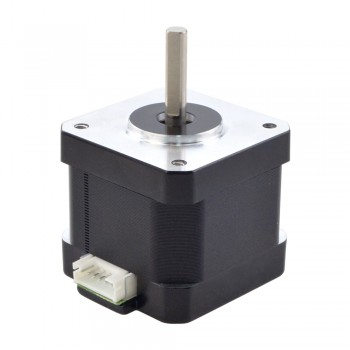

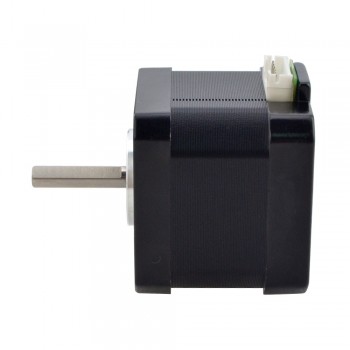

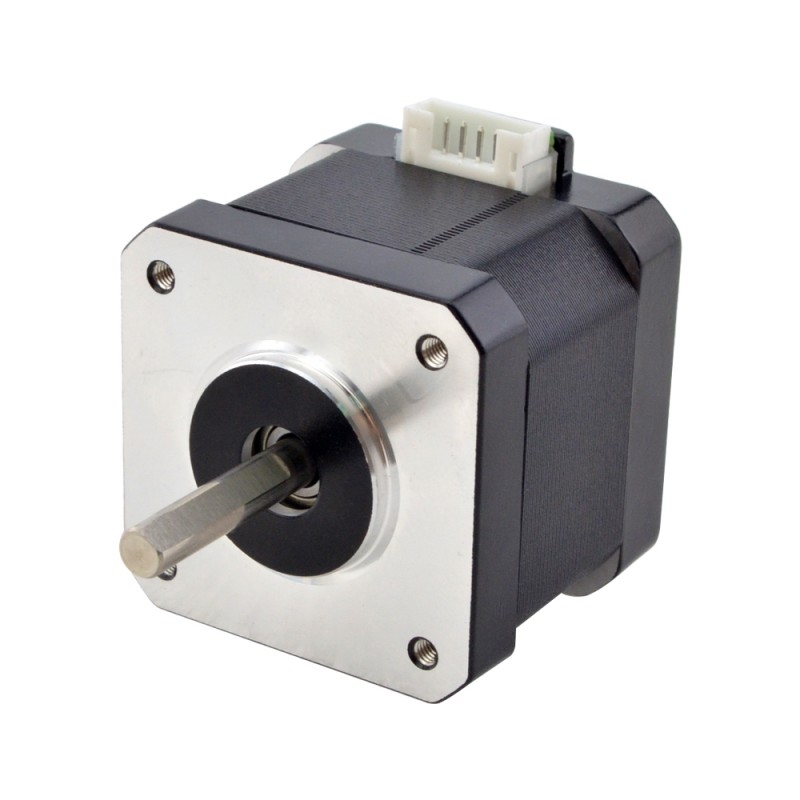

Moteur pas à pas Nema 17 série E bipolaire 0,9 degrés 30Ncm 1,5A 42x42x38mm arbre de D-Cut 4 fils
Moteur pas à pas Nema 17 série E bipolaire 0,9 degrés 30Ncm 1,5A 42x42x38mm arbre de D-Cut 4 fils
Spécification électrique

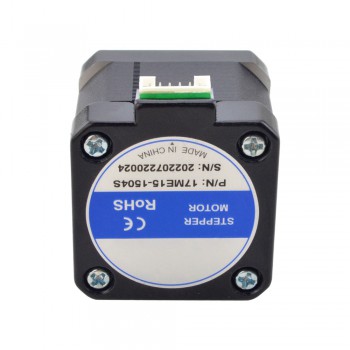

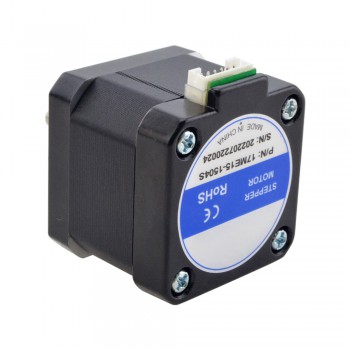

Numéro de pièce du fabricant: 17ME15-1504S
Type de moteur: Bipolaire pas à pas
Angle par pas: 0,9degrés
Couple de maintien: 30Ncm(42,48oz.in)
Courant/phase: 1,50A
Résistance phase: 2,0ohms
Inductance de Phase: 5,2mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 38mm
Diamètre de l'arbre: Φ5mm
Longueur d'arbre: 23,5mm
Longueur de D-Cut: 20mm
Nombre de câble: 4

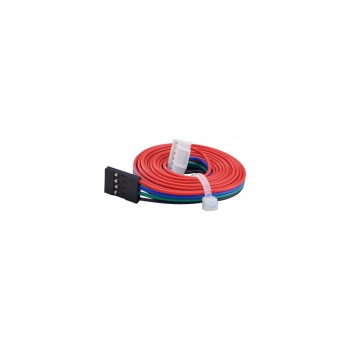

Longueur de câble: 1000mm
Connexion
| A+ | A- | B+ | B- |
| Noir | Bleu | Vert | Rouge |
Ressources
- Fiche technique complète:17ME15-1504S.pdf
- 17ME15-1504S.STEP
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 30 |
| Couple de maintien (oz.in) | 42,48 |
| Inductance de Phase(mH) | 5,2 |
| Résistance de Phase(ohm) | 2.0 |
| Courant Nominal (A) | 1,5 |
| Angle de pas (degrés) | 0,9 |
| Spécification physique | |
| Longueur du moteur(mm) | 38 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 1000 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 23,5 |
| Arbre simple/double arbre | Arbre unique |
| Type d'arbre de sortie | D |
| Serie de produits | S |
| Indice IP | 40 |
