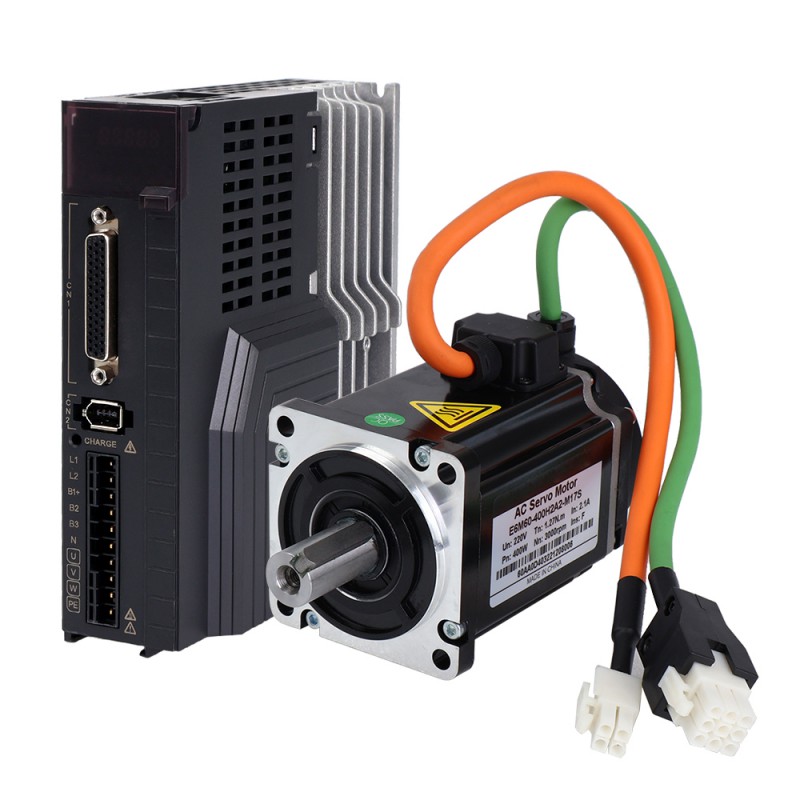

Kit de servomoteur CA série E6 E6-RS400H2A2-M17S 400W 3000 tr/min 1,27Nm IP65 avce driver & 17-bit encodeur

Kit de servomoteur CA série E6 E6-RS400H2A2-M17S 400W 3000 tr/min 1,27Nm IP65 avce driver & 17-bit encodeur

Le système servo de la série E6 est le dernier système servo rentable. La puissance varie de 200W à 1000W. Il présente les avantages d'un câblage pratique et d'un réglage à une touche. C'est le meilleur choix pour les applications qui nécessitent du coût et des performances.

Articles du kit

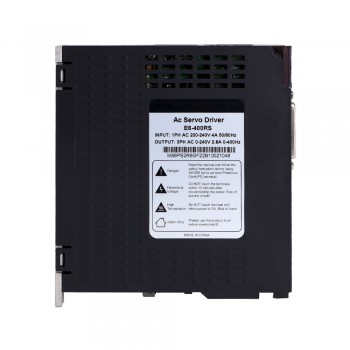

1 x E6-400RS: Driver de servomoteur CA 400 W

1 x E6M60-400H2A2-M17S: Servomoteur CA 400 W, 3 000 tr/min, 1,27 Nm, encodeur 17 bits, IP65

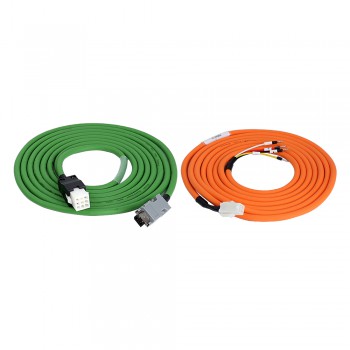

1 x CMOL3M: Câble d'extension de moteur de 3,0 m avec connecteur AMP IP65

1 x CEOL3M: Câble d'extension d'encodeur de 3,0 m avec connecteur AMP IP65

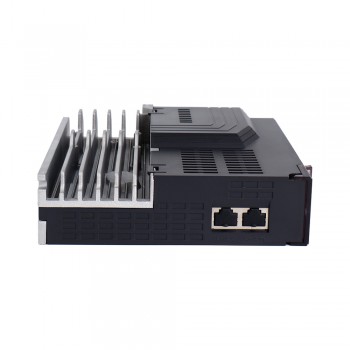

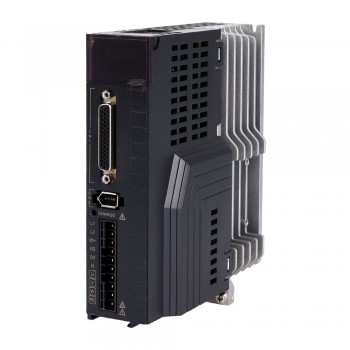

Spécification du driver de servomoteur

Numéro de pièce du fabricant: E6-400RS

Rated Output Current: 2,8A

Communication RS232, RS485, bus CANOPEN

Prise en charge du contrôle du pouls

Signaux de codeur sortie différentielle A/B/Z et sortie Z OC

2 entrées et 4 sorties

Tension nominale 220VCA 1ph

Puissance nominale 400W

Incrémentiel magnétique de 17 bits

Identification automatique du moteur

Dimension: 154*171*51mm

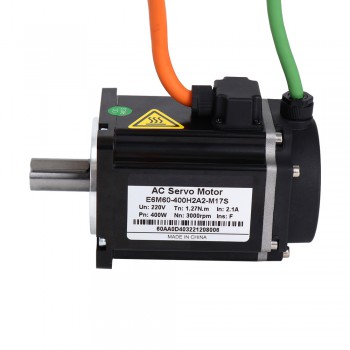

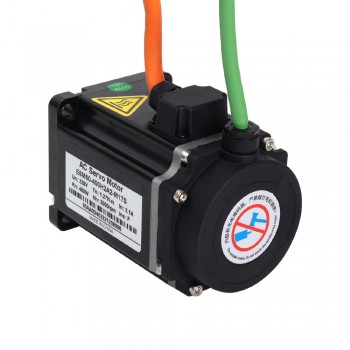

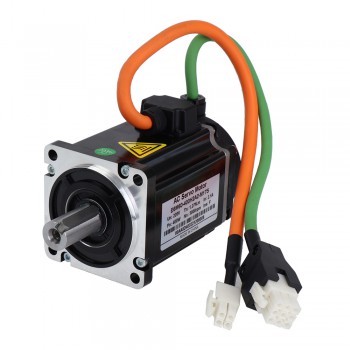

Spécification du servomoteur

Numéro de pièce du fabricant: E6M60-400H2A2-M17S

Tension nominale: 220VCA

Puissance nominale: 400W

Couple nominal: 1,27Nm

Couple maximal: 3,81Nm

Vitesse nominale: 3000tr/min

Vitesse de pointe: 6500tr/min

Courant nominal: 2,1A

Courant de pointe: 6,3A

Consigne de couple: 0,67N.m/A

Résistance: 6,02ohms

Inductance de Phase: 6,63/5,4mH

Inertie: 0,56kg*m2*10-4

Poteaux: 5

Type d'encodeur: Encodeur magnétique incrémental 17 bits

Indice IP: IP65

Dimension de la bride: 60 x 60mm

Longueur du moteur: 91,5mm

Longueur d'arbre: 30mm

Diamètre de l'arbre: 14mm

Longueur de Key-way: 25mm

Masse Poids: 1,25Kg

Ressources

• E6_Series_Full_User_Manual.pdf
• E6_Servo.pdf
• E6M60-400H2A2-M17S.pdf
• E6M60-400H2A2-M17S.STEP
