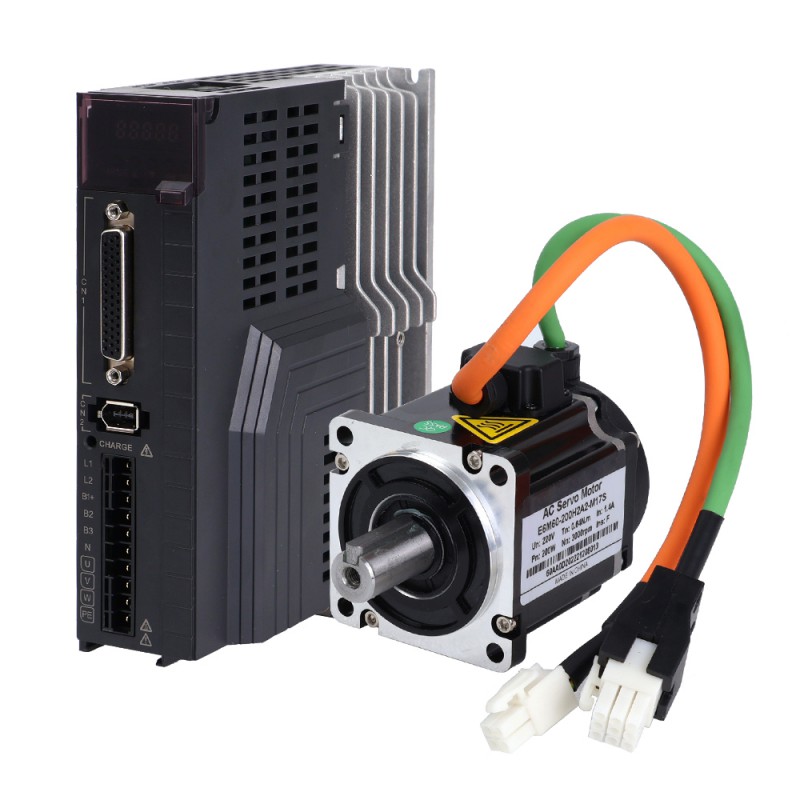

Kit de servomoteur CA série E6 E6-RS200H2A2-M17S 200W 3000 tr/min 0,64Nm IP65 avce driver & 17-bit encodeur

Kit de servomoteur CA série E6 E6-RS200H2A2-M17S 200W 3000 tr/min 0,64Nm IP65 avce driver & 17-bit encodeur

Le système servo de la série E6 est le dernier système servo rentable. La puissance varie de 200W à 1000W. Il présente les avantages d'un câblage pratique et d'un réglage à une touche. C'est le meilleur choix pour les applications qui nécessitent du coût et des performances.

Articles du kit

1 x E6-200RS: Driver de servomoteur CA 200 W

1 x E6M60-200H2A2-M17S: Servomoteur CA 200 W, 3 000 tr/min, 0,64 Nm, encodeur 17 bits, IP65

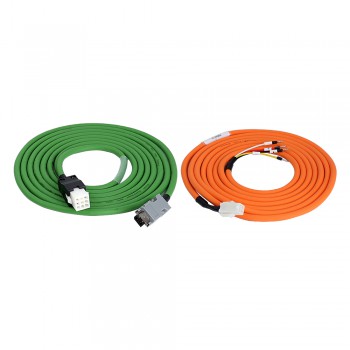

1 x CMOL3M: Câble d'extension de moteur de 3,0 m avec connecteur AMP IP65

1 x CEOL3M: Câble d'extension d'encodeur de 3,0 m avec connecteur AMP IP65

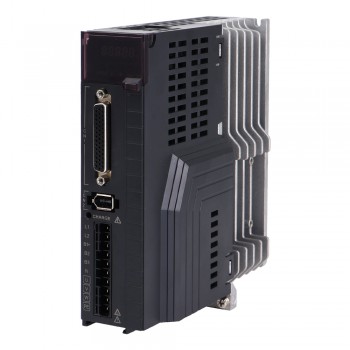

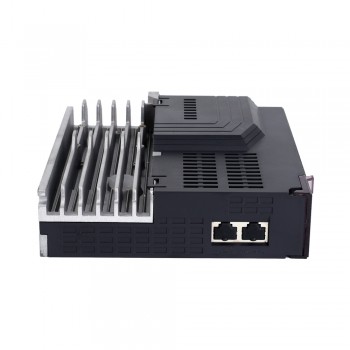

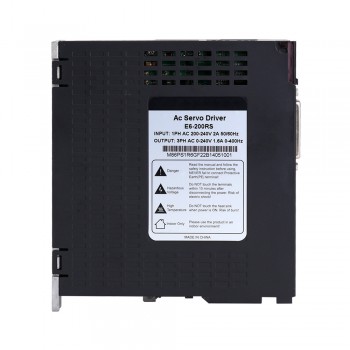

Spécification du driver de servomoteur

Numéro de pièce du fabricant: E6-200RS

Courant de sortie nominal : 2,8 A

Communication RS232, RS485, bus CANOPEN

Prise en charge du contrôle du pouls

Signaux de codeur sortie différentielle A/B/Z et sortie Z OC

2 inputs and 4 outputs

Tension nominale 220VCA 1ph

Puissance nominale 200W

Incrémentiel magnétique de 17 bits

Identification automatique du moteur

Dimension: 154*171*51mm

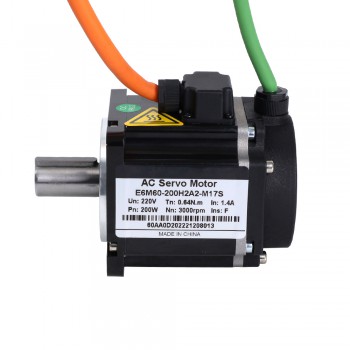

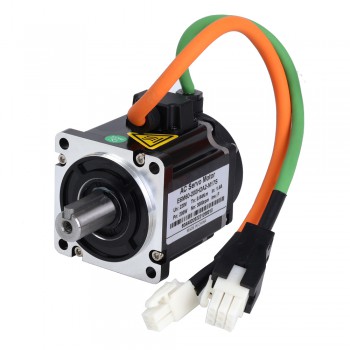

Spécification du servomoteur

Numéro de pièce du fabricant: E6M60-200H2A2-M17S

Tension nominale: 220VCA

Puissance nominale: 200W

Couple nominal: 0.64Nm

Couple maximal: 1.92Nm

Vitesse nominale: 3000tr/min

Vitesse de pointe: 6500tr/min

Courant nominal: 1.4A

Courant de pointe: 6.2A

Consigne de couple: 0.5N.m/A

Résistance: 3.34ohms

Inductance de Phase: 0.56mH

Inertie: 0.29kg*m2*10-4

Poteaux: 5

Type d'encodeur: Encodeur magnétique incrémental 17 bits

Indice IP: IP65

Dimension de la bride: 60 x 60mm

Longueur du moteur: 72.5mm

Longueur d'arbre: 30mm

Diamètre de l'arbre: 14mm

Longueur de key-way : 25 mm

Masse Poids: 0.9Kg

Ressources

• E6_Series_Full_User_Manual.pdf
• E6_Servo.pdf
• E6M60-200H2A2-M17S.pdf
• E6M60-200H2A2-M17S.STEP
