Kit de servomoteur CA série T6 T6-RS750H2A3-M17S 750W 3000 tr/min 2,39Nm IP65 avce driver & 17-bit encodeur

Kit de servomoteur CA série T6 T6-RS750H2A3-M17S 750W 3000 tr/min 2,39Nm IP65 avce driver & 17-bit encodeur

Les servomoteurs AC de la série T6 sont des servomoteurs numériques AC économiques qui sont conçus pour un contrôle de position très précis, ce qui peut fournir une solution parfaite pour différentes applications, des performances avec un processus de configuration facile.

Combiné avec de nombreuses fonctionnalités telles que MFC, la suppression des vibrations, la fonction de filtre multimode, etc., et avec une résolution d'encodeur de 17bits.

Les servomoteurs utilisent des rotors à aimants permanents en néodyme-fer-bore de terre rare, offrent des caractéristiques de densité de couple élevée, de couples de pointe élevés, de faible bruit, de faible élévation de température et de consommation de courant réduite.

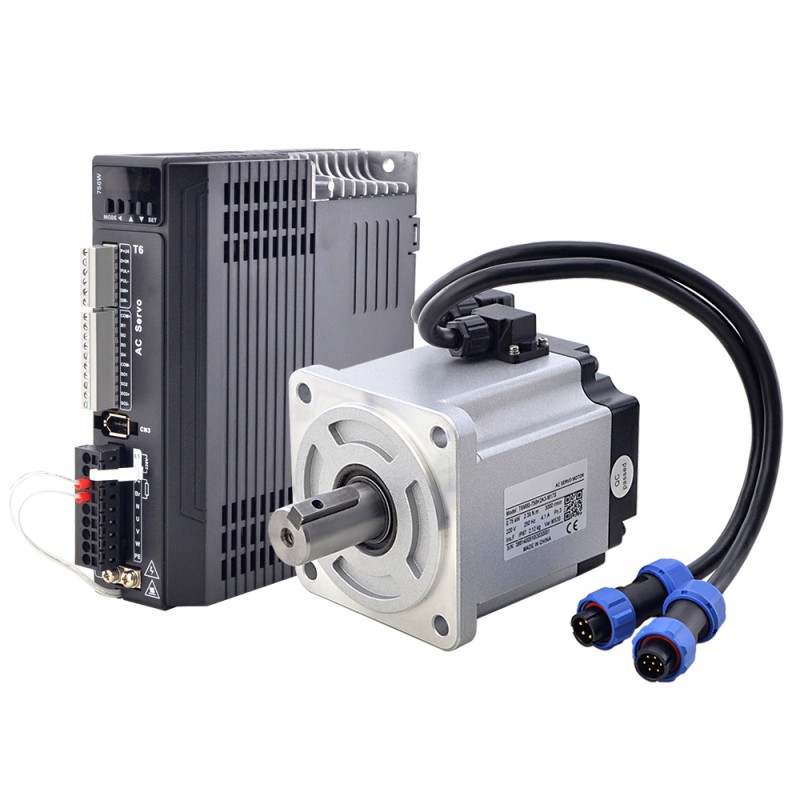

Articles du kit

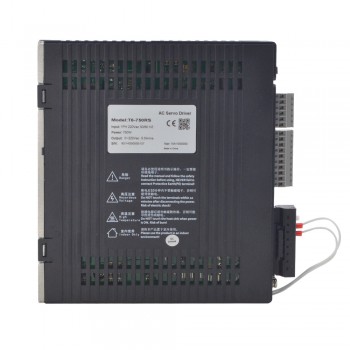

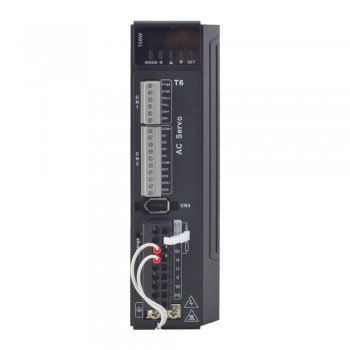

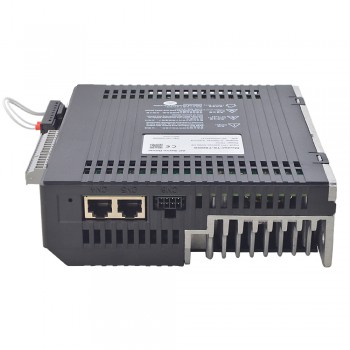

1 x T6-750RS: Driver de servomoteur CA 750 W

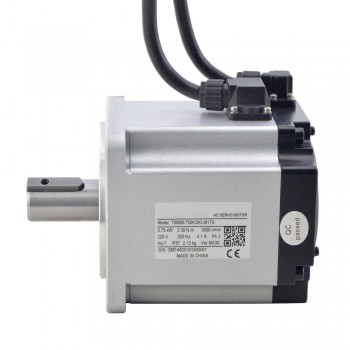

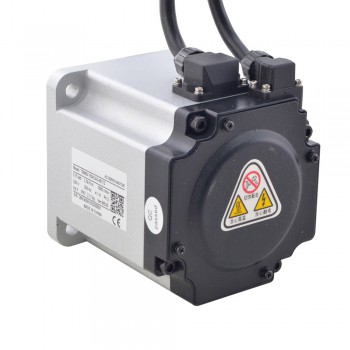

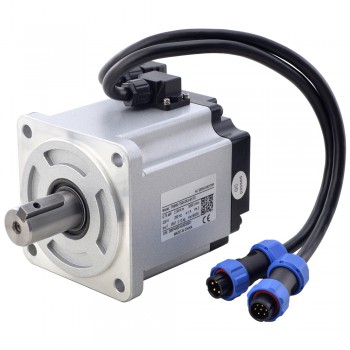

1 x T6M80-750H2A3-M17S: Servomoteur CA 750 W, 3 000 tr/min, 2,39 Nm, encodeur 17 bits, IP65

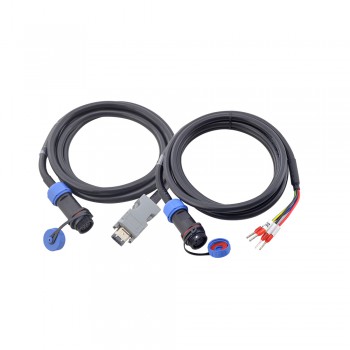

1 x CMST1M5: Câble d'extension moteur de 1,5 m avec connecteur aviation IP65

1 x CEST1M5: Câble d'extension d'encodeur de 1,5 m avec connecteur aviation IP65

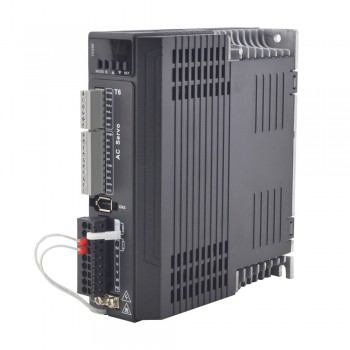

Spécification du driver de servomoteur

Numéro de pièce du fabricant: T6-750RS

Communication Modbus RTU

Prise en charge du contrôle du pouls

Fonction PR, 16 chemins

Signaux de codeur sortie différentielle A/B/Z et sortie Z OC

4 entrées et 3 sorties

Tension nominale 220VCA 1ph

Puissance nominale 750W

Encodeur 17 bits/23 bits disponible

Identification automatique du moteur

Dimension: 175*168*50mm

Spécification du servomoteur

Numéro de pièce du fabricant: T6M80-750H2A3-M17S

Tension nominale: 220VCA

Puissance nominale: 750W

Couple nominal: 2,39Nm

Couple maximal: 7,17Nm

Vitesse nominale: 3000tr/min

Vitesse de pointe: 5000tr/min

Courant nominal: 4,1A

Courant de pointe: 13,4A

Consigne de couple: 0,645N.m/A

Const EMF arrière: 39V/krpm

Résistance: 1,7ohm

Inductance de Phase: 8mH

Inertie: 1,5kg*m2*10-4

Poteaux: 10

Encoder: Codeur incrémental 17 bits

Indice IP: IP65

Masse Poids: 2,12Kg

Ressources

• T6_Servo.pdf
• T6_Servo_Quick_Start.pdf
• T6_Servo_Simple_Manual.pdf
• T6M80-750H2A3-M17S.pdf
• T6_Motion_Studio_Nature.zip
• T6-750RS.stp
• T6M80-750H2A3-M17S.STEP
