Kit de servomoteur CA série T6 T6-RS1000H2A3-M17S 1000W 3000 tr/min 3,19Nm IP65 avce driver & 17-bit encodeur
-
Manuels et Documentation:
Kit de servomoteur CA série T6 T6-RS1000H2A3-M17S 1000W 3000 tr/min 3,19Nm IP65 avce driver & 17-bit encodeur

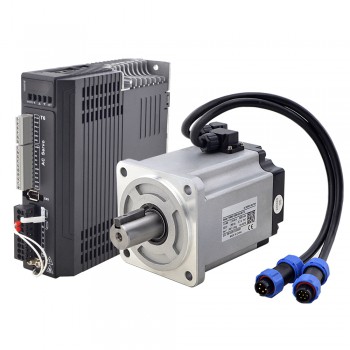

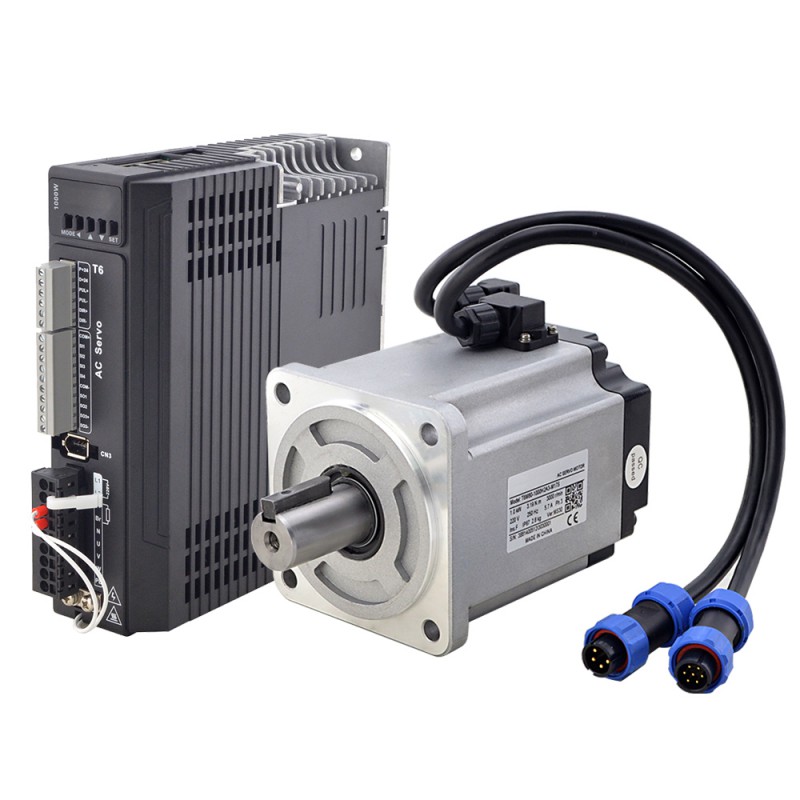

Articles du kit
1 x T6-1000RS: Driver de servomoteur AC 1000W
1 x T6M80-1000H2A3-M17S: Servomoteur AC 1 000 W, 3 000 tr/min, 3,19 Nm, encodeur 17 bits, IP65

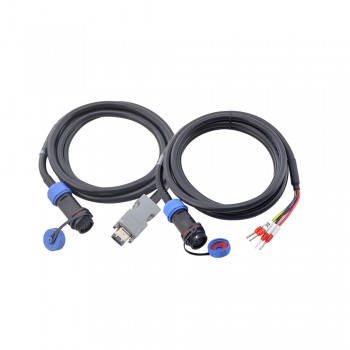

1 x CMST1M5: Câble d'extension moteur de 1,5 m avec connecteur aviation IP65
1 x CEST1M5: Câble d'extension d'encodeur de 1,5 m avec connecteur aviation IP65

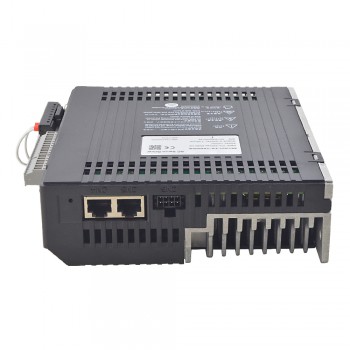

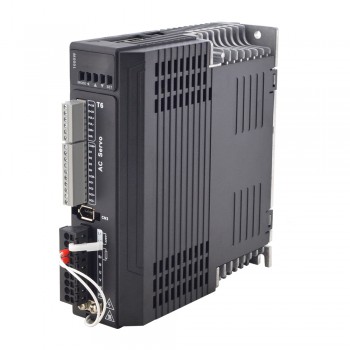

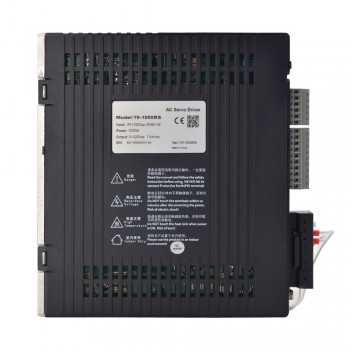

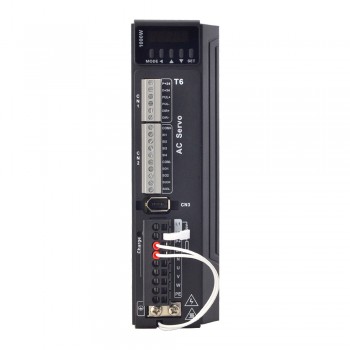

Spécification du driver de servomoteur
Numéro de pièce du fabricant: T6-1000RS
Communication Modbus RTU
Prise en charge du contrôle du pouls
Fonction PR, 16 chemins
Signaux de codeur sortie différentielle A/B/Z et sortie Z OC
4 entrées et 3 sorties
Tension nominale 220VCA 1ph
Puissance nominale 1000W
Encodeur 17 bits/23 bits disponible
Identification automatique du moteur
Dimension: 175*168*50mm

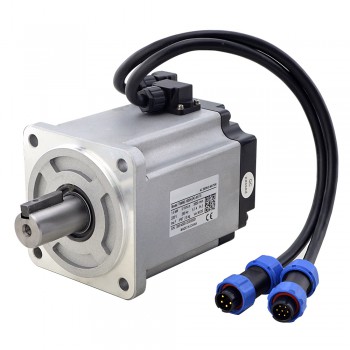

Spécification du servomoteur

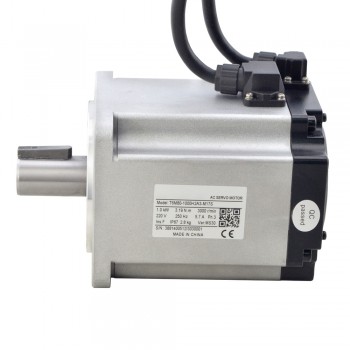

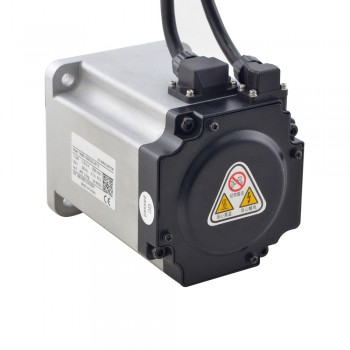

Numéro de pièce du fabricant: T6M80-1000H2A3-M17S
Tension nominale: 220VCA
Puissance nominale: 1000W
Couple nominal: 3,19Nm
Couple maximal: 9,56Nm
Vitesse nominale: 3000tr/min
Vitesse de pointe: 5000tr/min
Courant nominal: 5,7A
Courant de pointe: 17,7A
Consigne de couple: 0,56N.m/A
Const EMF arrière: 38,3V/krpm
Résistance: 1,08ohm
Inductance de Phase: 5,6mH
Inertie: 2,0kg*m2*10-4
Poteaux: 10
Encoder: Codeur incrémental 17 bits
Indice IP: IP65
Masse Poids: 2,8Kg
| Spécification du servomoteur | |
|---|---|
| Modes de contrôle | Modbus RTU / Mode impulsion |
| Puissance nominale (W) | 1000 |
| Tension d'entrée (V) | 220VCA |
| Vitesse nominale (tr/min) | 3000 |
| Couple nominal (Nm) | 3,19 |
| Vitesse de pointe (tr/min) | 5000 |
| Couple maximal (Nm) | 9,56 |
| Avec frein | Non |
| Spécification physique | |
| Taille du cadre(mm) | 80 x 80 |
| Diamètre de l'arbre(mm) | 19 |
| Indice IP | IP65 |
