Kit de servomoteur CA série T6 T6-RS1000H2B3-M17S 1000W 3000 tr/min 3,19Nm IP65 avce driver & 17-bit encodeur & frein

Kit de servomoteur CA série T6 T6-RS1000H2B3-M17S 1000W 3000 tr/min 3,19Nm IP65 avce driver & 17-bit encodeur & frein

Les servomoteurs AC de la série T6 sont des servomoteurs numériques AC économiques qui sont conçus pour un contrôle de position très précis, ce qui peut fournir une solution parfaite pour différentes applications, des performances avec un processus de configuration facile.

Combiné avec de nombreuses fonctionnalités telles que MFC, la suppression des vibrations, la fonction de filtre multimode, etc., et avec une résolution d'encodeur de 17bits.

Les servomoteurs utilisent des rotors à aimants permanents en néodyme-fer-bore de terre rare, offrent des caractéristiques de densité de couple élevée, de couples de pointe élevés, de faible bruit, de faible élévation de température et de consommation de courant réduite.

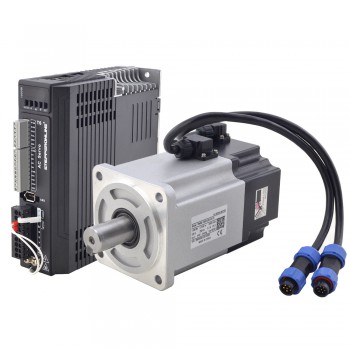

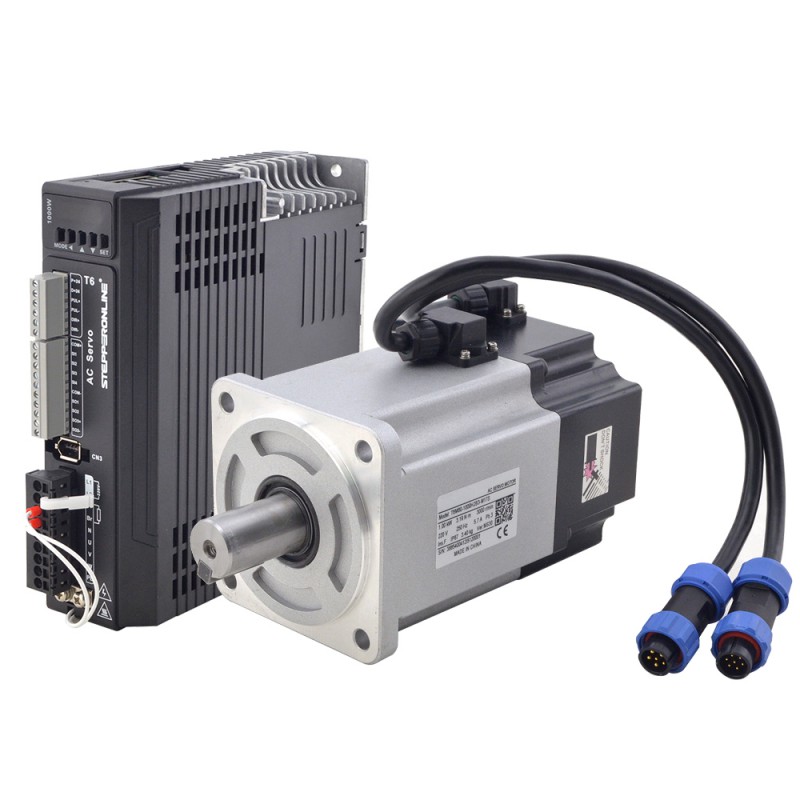

Articles du kit

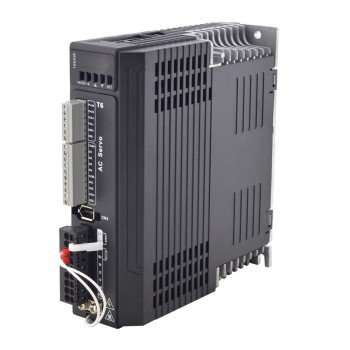

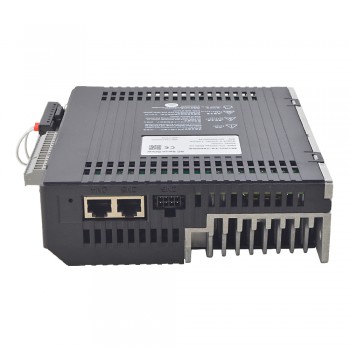

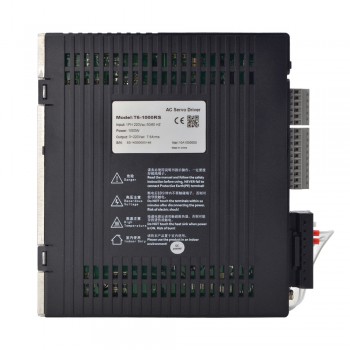

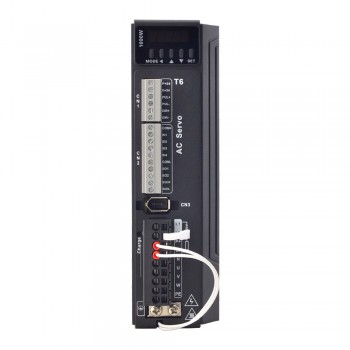

1 x T6-1000RS: Driver de servomoteur CA 1000W

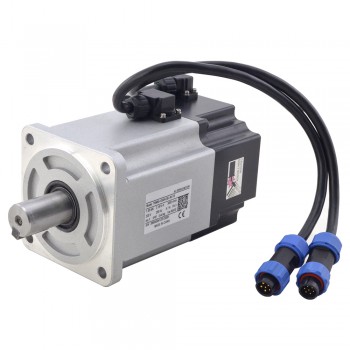

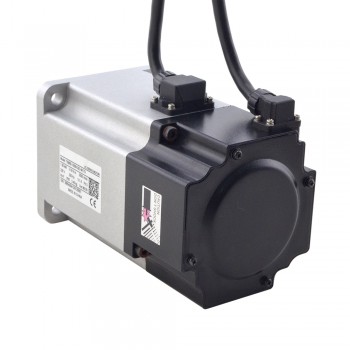

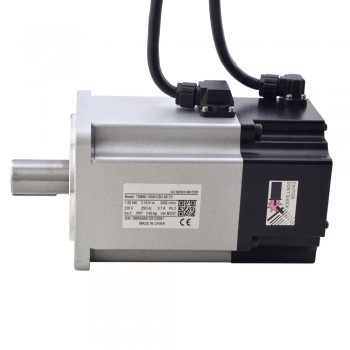

1 x T6M80-1000H2B3-M17S: Servomoteur CA 1 000 W, 3 000 tr/min, 3,19 Nm, avec frein, encodeur 17 bits, IP65

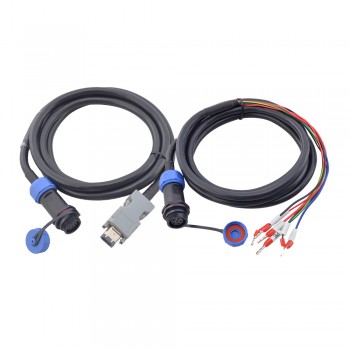

1 x CMBST1M5: Câble d'extension de moteur de 1,5 m avec connecteur d'aviation IP65 avec câble de frein

1 x CEST1M5: Câble d'extension d'encodeur de 1,5 m avec connecteur aviation IP65

Spécification du driver de servomoteur

Numéro de pièce du fabricant: T6-1000RS

Communication Modbus RTU

Prise en charge du contrôle du pouls

Fonction PR, 16 chemins

Signaux de codeur sortie différentielle A/B/Z et sortie Z OC

4 entrées et 3 sorties

Tension nominale 220VCA 1ph

Puissance nominale 1000W

Encodeur 17 bits/23 bits disponible

Identification automatique du moteur

Dimension: 175*168*50mm

Spécification du servomoteur

Numéro de pièce du fabricant: T6M80-1000H2B3-M17S

Tension nominale: 220VCA

Puissance nominale: 1000W

Couple nominal: 3,19Nm

Couple maximal: 9,56Nm

Vitesse nominale: 3000tr/min

Vitesse de pointe: 5000tr/min

Courant nominal: 5,7A

Courant de pointe: 17,7A

Consigne de couple: 0,56N.m/A

Const EMF arrière: 38,3V/krpm

Résistance: 1,08ohm

Inductance de Phase: 5.6mH

Inertie: 2,15kg*m2*10-4

Poteaux: 10

Encoder: Codeur incrémental 17 bits

Indice IP: IP65

Masse Poids: 3,4Kg

Ressources

• T6_Servo.pdf
• T6_Servo_Quick_Start.pdf
• T6_Servo_Simple_Manual.pdf
• T6M80-1000H2B3-M17S.pdf
• T6_Motion_Studio_Nature.zip
• T6-1000RS.stp
• T6M80-1000H2B3-M17S.STEP
