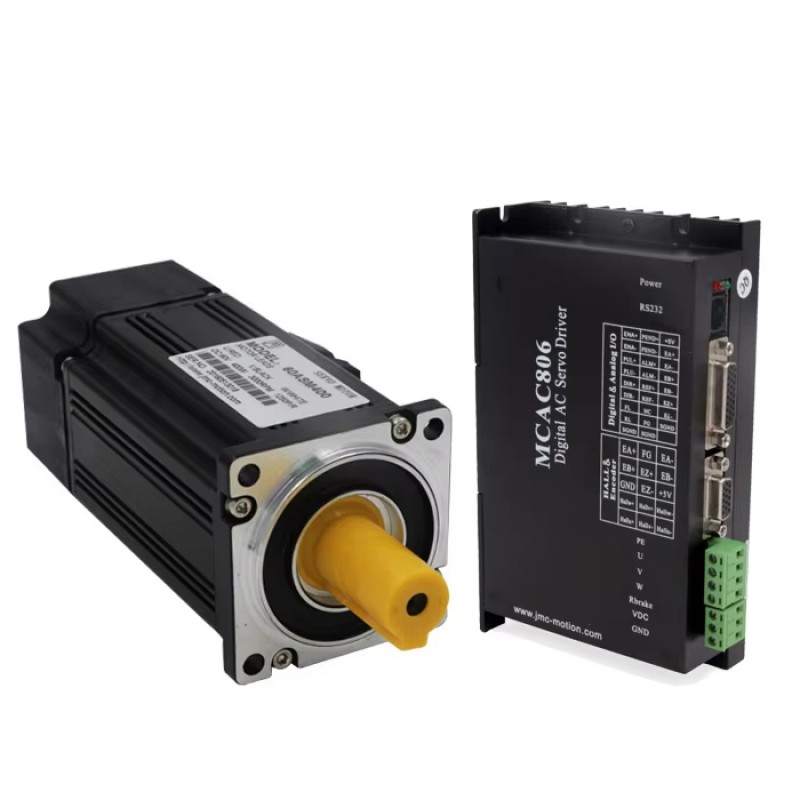

Kit servomoteur 400W CA et driver MCAC806+60ASM400 60V 8,4A 1,27N.m 220V 3000tr/min avec driver servo MCAC806

Kit servomoteur 400W CA et driver MCAC806+60ASM400 60V 8,4A 1,27N.m 220V 3000tr/min avec driver servo MCAC806

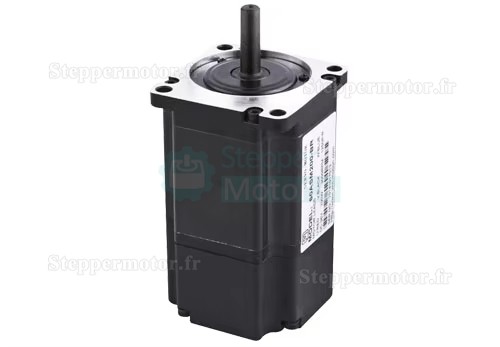

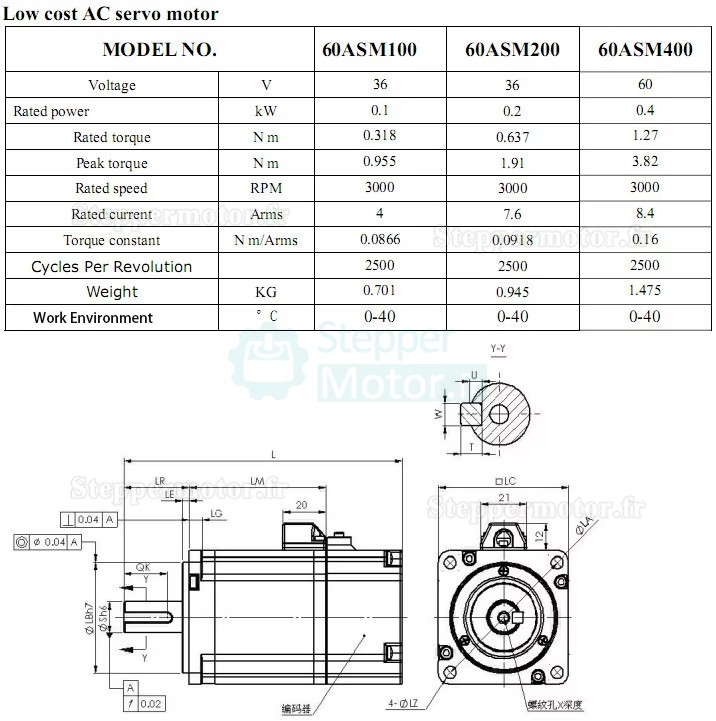

Spécifications du servomoteur
Numéro de pièce du fabricant:60ASM400
Phase:triphasé
Tension d'alimentation:60V
Potencia nominal:400W
Par nominal:1,27N.m(179,84 oz.in)
Couple maximal:3,82N.m
Vitesse nominale: 3000 tr/min
Courant nominal:8,4A
Fréquence:200HZ
Pôles:8
Résistance : 3,03*10-3 V/RPM
Coefficient de couple: 0,0866 N.M/A
Inertie du rotor(10^-4kg*cm²):0,58
Codeur:1250 lignes

Spécifications physiques:
Dimension de la bride:60 x 60mm
Longueur du moteur:157mm
Diamètre de l'arbre:14mm
Longueur d'arbre:30mm
Poids:1,5kg;

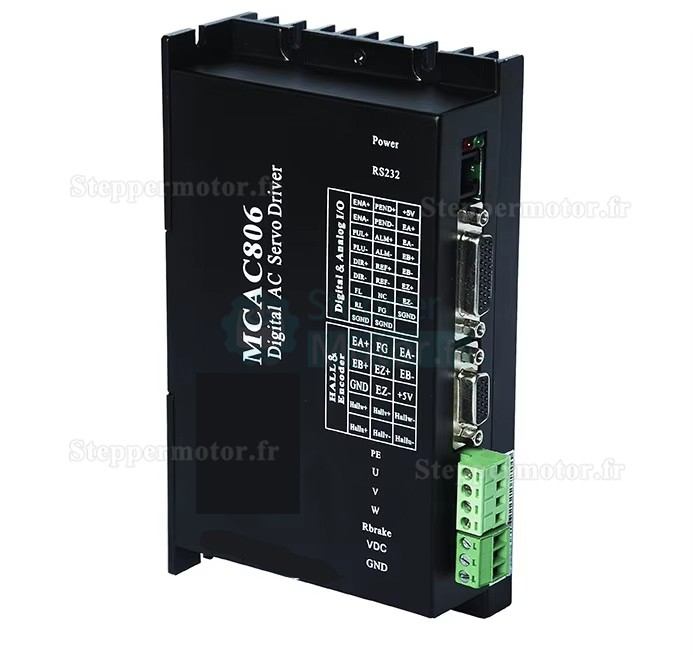

Driver servomoteur CA MCAC806 400 W 36 V-80 V 8 A

Le MCAC806 est conçu et fabriqué à partir d'un servomoteur à boucle fermée à commande vectorielle DSP et d'un courant alternatif entièrement numérique et économique. Il comprend trois boucles de rétroaction réglables : boucle de position, boucle de vitesse et boucle de courant. Ses performances stables sont adaptées aux tensions de pilotage comprises entre 48 V et 80 V et aux servomoteurs CA de puissance inférieure à 400 W.

Caractéristiques :

Plusieurs modes d'entrée d'impulsions

Impulsion + direction

Impulsion double sens horaire/antihoraire

Impulsion de phase A/B

Interface d'entrée de réinitialisation servo, isolation optocoupleur ERC

Bande passante de la boucle de courant : (-3 dB) 2 kHz (valeur typique)

Bande passante de la boucle de vitesse : 500 Hz (valeur typique)

Bande passante de la boucle de position : 200 Hz (valeur typique)

Entrées codeur moteur : borne verticale : entrée différentielle (26LS32)

Paramètres de l'interface RS232C téléchargeables via un PC ou un écran texte

Protections contre les surintensités, I₂T, les surtensions, les sous-tensions, les surchauffes, les excès de vitesse et les surdifférentiels

Le voyant vert indique que la protection est en marche et le voyant rouge que la protection est hors ligne.

Indicateurs techniques

Plage de tension d'entrée CC : 36 à 80 V (48 V en général)

Puissance de sortie continue : 600 W

Courant de sortie continu : 8 A, 32 kHz, PWM

Courant de sortie de surcharge : 20 A (3 secondes)

Protections :

Seuil d'action surintensité crête : 30 A ± 10 %

Seuil d'action surintensité surcharge I₂t : 300 % 5 s

Seuil d'action surchauffe : 80 °C

Seuil d'action surtension : 85 V

Seuil d'action sous-tension : 18 V

Fréquence d'entrée d'impulsions maximale : 300 K

Vitesse de communication par défaut : 9,6 kbit/s (nécessite un convertisseur d'interface supplémentaire)

Environnement d'utilisation :

Occasions : Éviter la poussière, les brouillards d'huile et les gaz corrosifs.

Température de fonctionnement : 0 à +50 °C.

Température de stockage : -20 à +80 °C.

Humidité : 40 à 90 % HR.

Refroidissement : Refroidissement naturel ou par air pulsé.

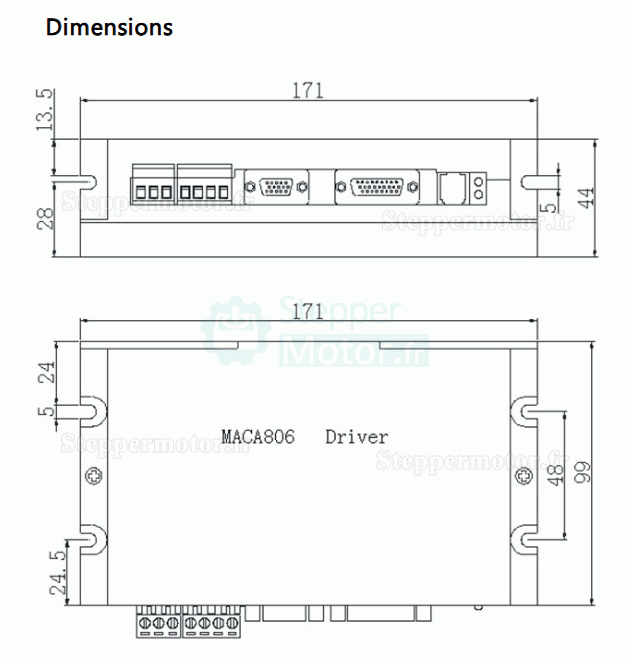

Dimensions : 171 × 99 × 44 mm.

Poids : environ 550 g.
