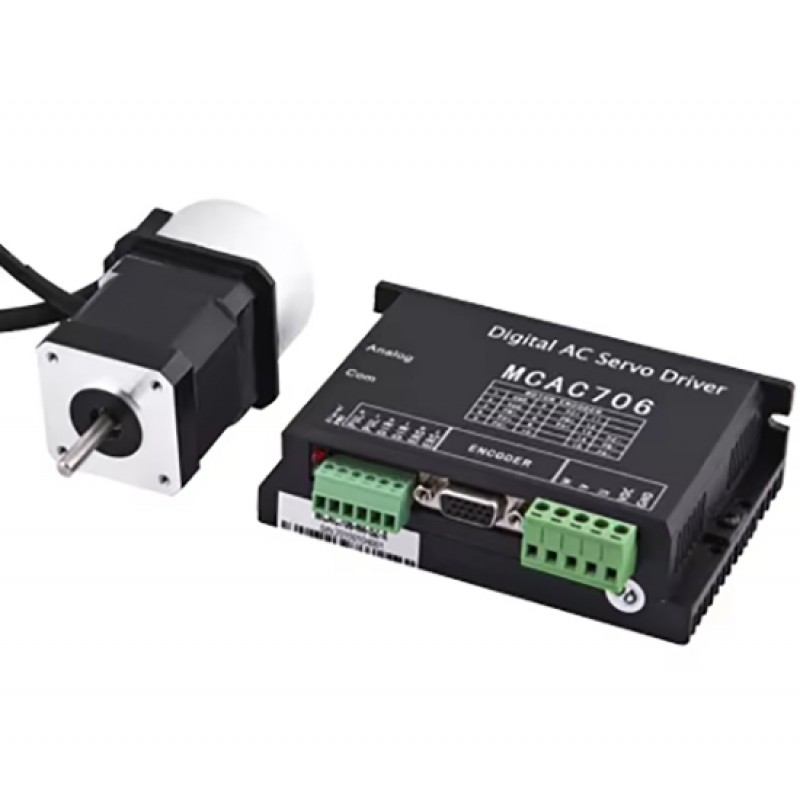

Kit servomoteur et dirver CC Nema 17 64W 24V 3,13A 0,2N.m 3000tr/min 42 x 42 mm avec encodeur 1000 lignes
Kit servomoteur et dirver CC Nema 17 64W 24V 3,13A 0,2N.m 3000tr/min 42 x 42 mm avec encodeur 1000 lignes

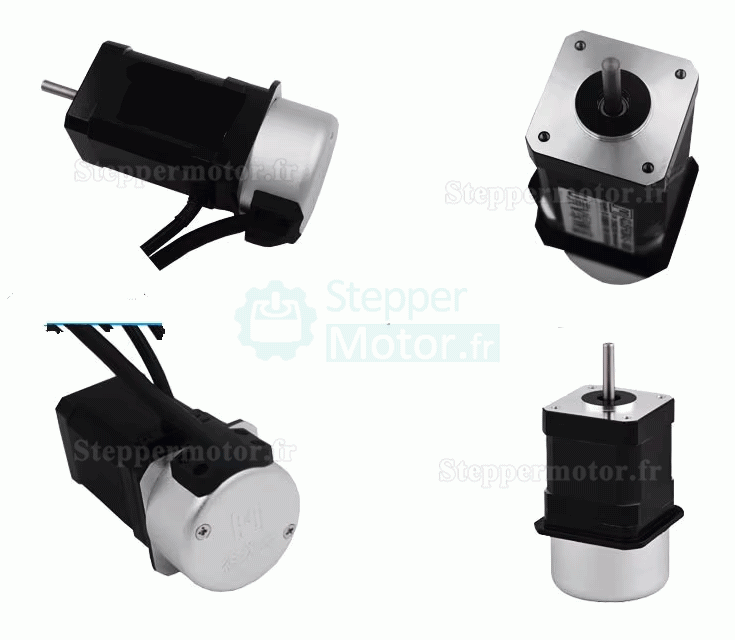

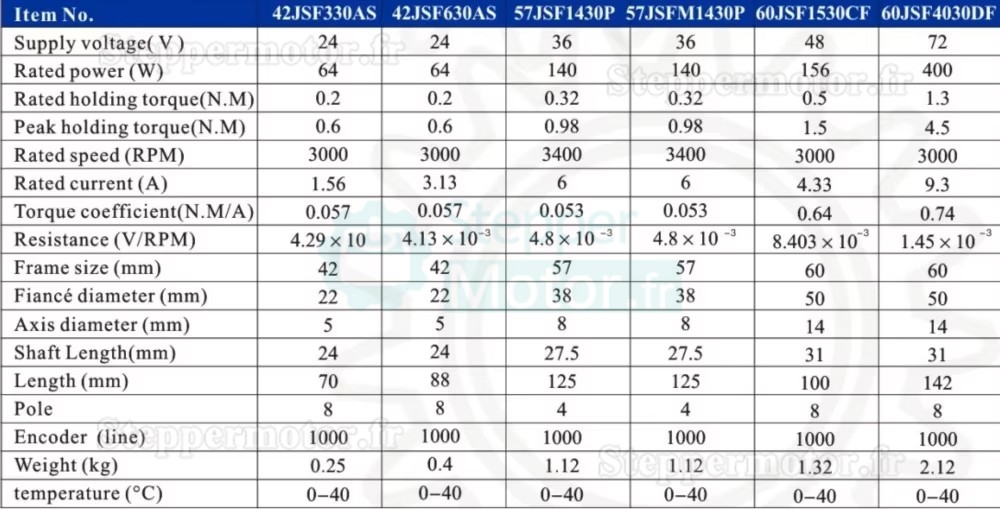

Spécifications du servomoteur
Numéro de pièce du fabricant:42JSF330AS
Tension d'alimentation:24V
Potencia nominal:64W
Couple de maintien nominal:0,2N.m(28.32 oz.in)
Couple maximal:0,6N.m
Vitesse nominale: 3000 tr/min
Courant nominal:1,56A
Fréquence:200HZ
Pôles:8
Resistance:4,13*10-3 V/RPM
Coefficient de couple: 0,057 N.M/A
Inertie du rotor(10^-4kg*cm²):0,58
Codeur:1000 lignes;

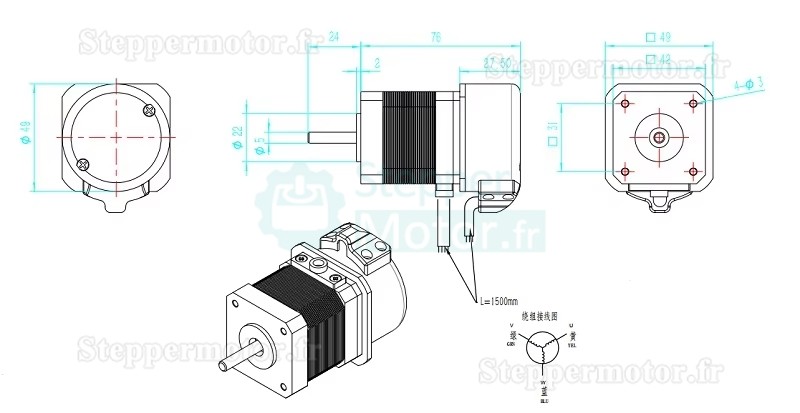

Spécifications physiques:
Dimension de la bride:42 x 42mm
Longueur du moteur:70mm
Diamètre de l'arbre:5mm
Longueur d'arbre:24mm
Poids:0,3kg;

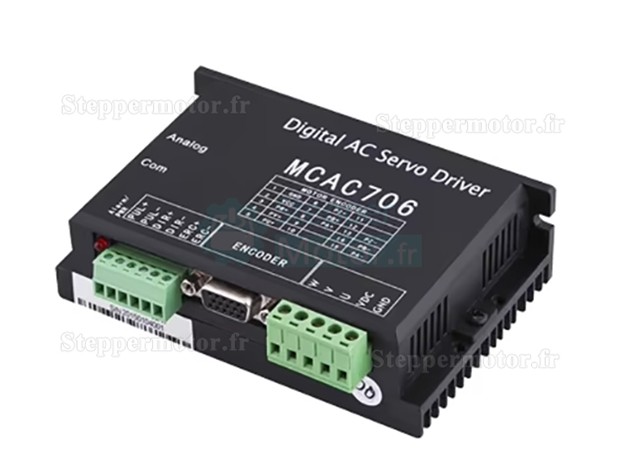

Driver servomoteur numérique CA MCAC706 6 A 20 ~ 70 V 200 W pour servomoteur CA sans balais
Le système de servomoteur à courant alternatif (CA) entièrement numérique MCAC706 intègre un processeur de signal numérique (DSP) et un circuit intégré. Il s'agit d'un produit économique, facile à intégrer et à utiliser, avec une conception simple et une grande praticité. Le MCAC706 dispose de trois boucles de rétroaction : position, vitesse et courant. Trois modes de contrôle de fonctionnement sont disponibles : position, vitesse et couple. Le MCAC706 est compatible avec des servomoteurs à courant alternatif (CA) de moins de 50 V et 200 W.
Données techniques
1.Tension:VCC 20~70V
2.Puissance de sortie continue:200W
3.Courant de sortie continu: 6A 32KHz PWM
4.Courant de sortie de surcharge: 18A (3S)
5.Protection
Surintensité: 30A±10%
Surtension I2t:300% 5S
Surchauffe:80°C
Surtension: 65V
Sous-tension: 18V
6.Fréquence de sortie d'impulsions maximale: 300K
7.Vitesse de communication par défaut: 9,6 kbit/s(interface de conversion externe requise)
8.Environnement
Espace:Éviter la poussière, l'huile, le gel et les gaz corrosifs
Température de fonctionnement:0~+50°C
Température de stockage -20°C~+80°C
Humidité:40~90%RH
Refroidissement:refroidissement naturel ou convection forcée

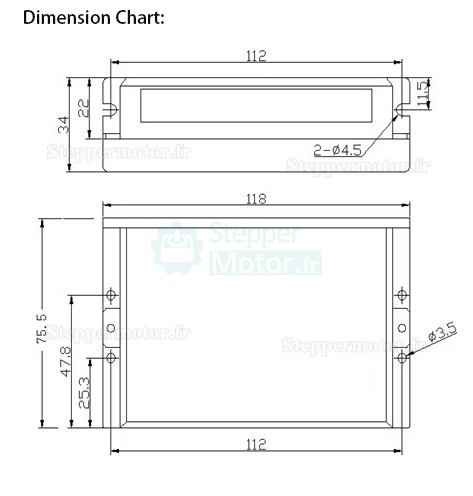

9.Taille: 118×76×35mm
10.Poids: 200g;
Spécification physique | |
---|---|
Taille du cadre(mm) | 42 x 42 |
Longueur du moteur(mm) | 70 |
Diamètre de l'arbre(mm) | 5 |
Longueur d'arbre(mm) | 24 |
Poids(g) | 300 |
Spécification du servomoteur | |
Codeur | 1000 lignes |
Tension nominale | 24 |
Puissance nominale (W) | 64 |
Vitesse nominale (tr/min) | 3000 |
Avec frein | sans frein |
Courant nominal | 1.56 |
Couple nominal (Nm) | 0.2 |
Couple maximal (Nm) | 0.6 |
