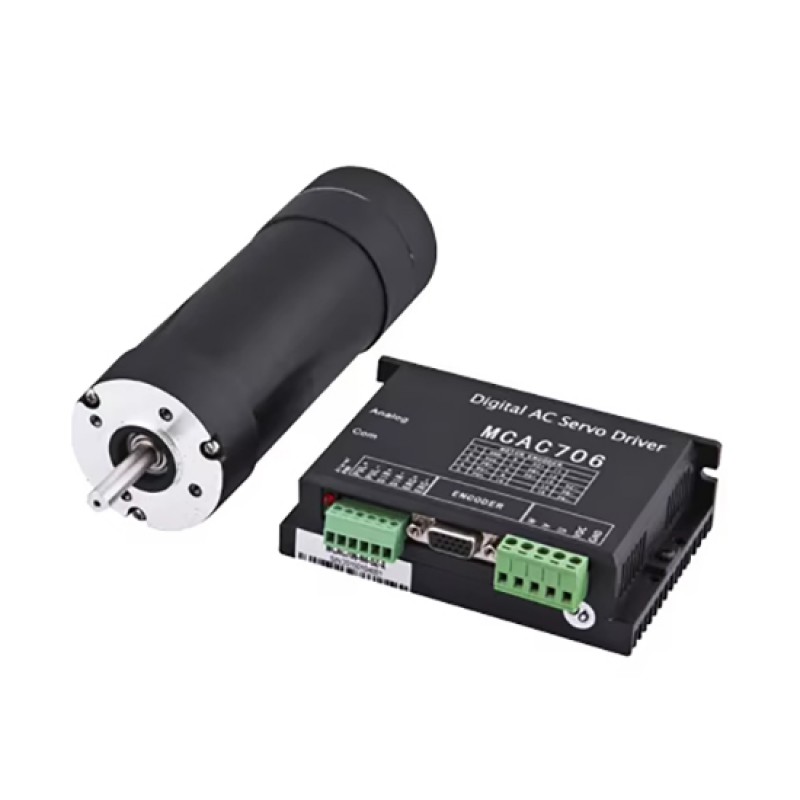

Kit servomoteur à balais 60W 24 V CC et driver 58JZS0630AS+MACA706 Φ58mm 0,72N.m 3000tr/min
Kit servomoteur à balais 60W 24 V CC et driver 58JZS0630AS+MACA706 Φ58mm 0,72N.m 3000tr/min

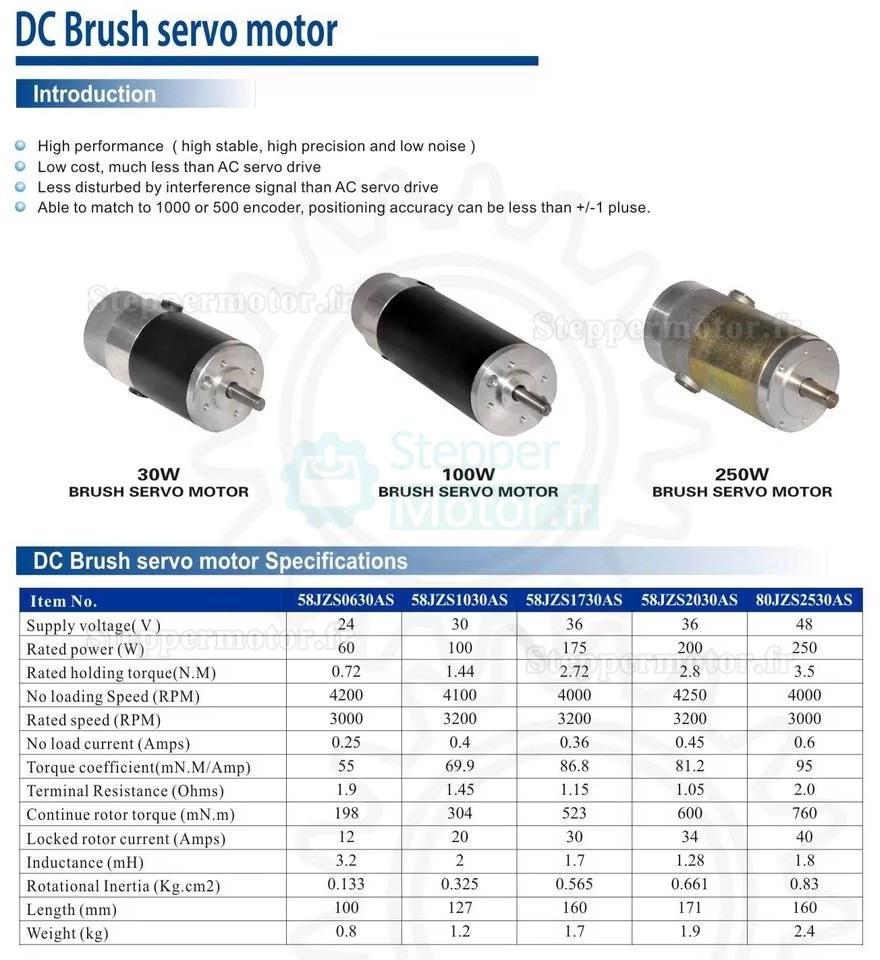

Spécifications du servomoteur
Numéro de pièce du fabricant:58JZS0630AS
Tension d'alimentation:24V
Potencia nominal:60W
Par nominal:0,72N.m(101.96 oz.in)
Couple maximal:3,8N.m
Vitesse nominale: 3200 tr/min
Vitesse à vide:4200 tr/min
Courant à vide:0,25A
Terminal Resistance:1,9 Ohms
Inertie du rotor(10^-4kg*cm²):0,133
Inductance(mH):3,2;

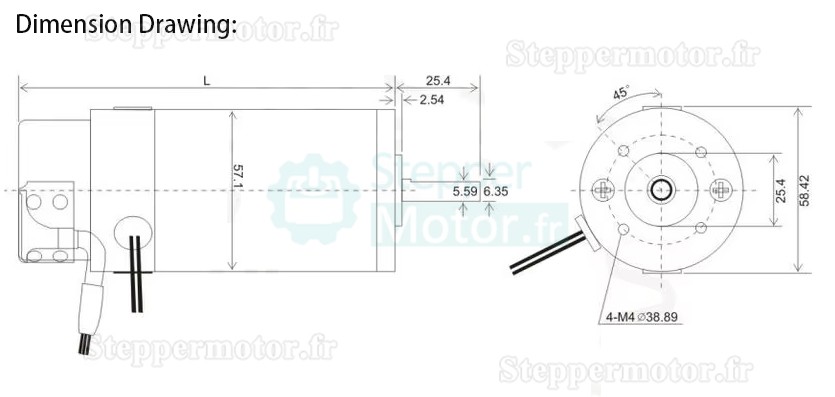

Spécifications physiques:
Dimension de la bride:Φ58mm
Longueur du moteur:100mm
Diamètre de l'arbre:6.35mm
Longueur d'arbre:25.4mm
Poids:0.8kg;

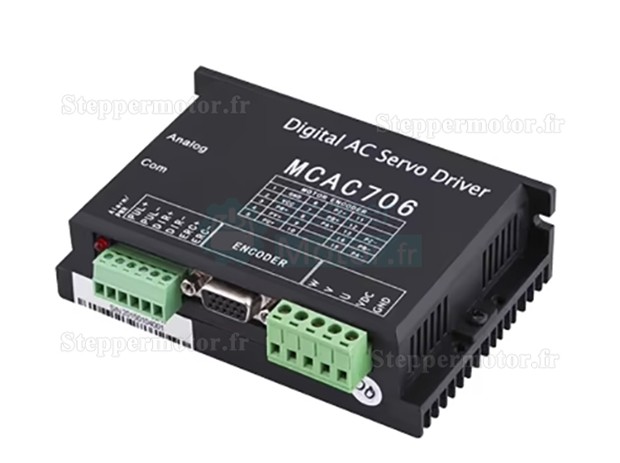

Le système de servomoteur à courant alternatif (CA) entièrement numérique MCAC706 intègre un processeur de signal numérique (DSP) et un circuit intégré. Il s'agit d'un produit à la fois économique, simple à intégrer, facile à utiliser et offrant une grande praticité. Le MCAC706 offre trois boucles de rétroaction (position, vitesse et courant) et trois modes de contrôle de fonctionnement : position, vitesse et couple. Il est conçu pour être compatible avec des servomoteurs CA de moins de 50 V et 200 W.
Données techniques
1.Tension:VDC 20~70V
2.Puissance de sortie continue:200W
3.Courant de sortie continu: 6A 32KHz PWM
4.Courant de sortie de surcharge: 18A (3S)
5.Protection
Surintensité: 30A±10%
Surtension I2t:300% 5S
Surchauffe:80°C
Surtension: 65V
Sous-tension: 18V
6.Fréquence de sortie d'impulsions maximale: 300K
7.Vitesse de communication par défaut: 9,6 kbit/s(interface de conversion externe requise)
8.Environnement
Espace:Éviter la poussière, l'huile, le gel et les gaz corrosifs
Température de fonctionnement:0~+50°C
Température de stockage -20°C~+80°C
Humidité: 40~90%RH
Refroidissement: refroidissement naturel ou convection forcée

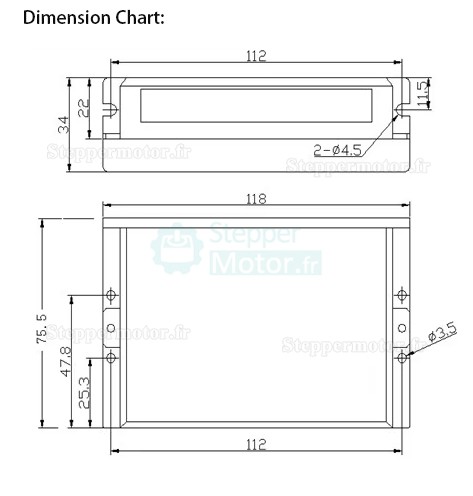

9.Taille: 118×76×35mm
10.Poids: 200g;
Spécification physique | |
---|---|
Longueur du moteur(mm) | 100 |
Taille du cadre(mm) | Φ58 |
Type d'arbre | O |
Diamètre de l'arbre(mm) | 6.35 |
Longueur d'arbre(mm) | 25.4 |
Spécification du servomoteur | |
Vitesse à vide | 4200 |
Tension d'alimentation | 24 |
Base du moteur | Φ58 |
Puissance nominale (W) | 60 |
Vitesse nominale (tr/min) | 3200 |
Avec frein | sans frein |
Couple nominal (Nm) | 0.72 |
Couple maximal (Nm) | 3.8 |
