TQEG Series réducteur planétaire TQEGS11-G100 100:1 contrecoup 25arc-min pour moteur pas à pas et servomoteur Nema 11
-
Manuels et Documentation:
TQEG Series réducteur planétaire TQEGS11-G100 100:1 contrecoup 25arc-min pour moteur pas à pas et servomoteur Nema 11

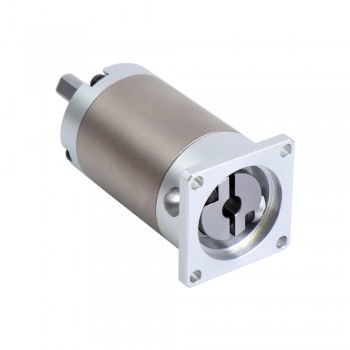

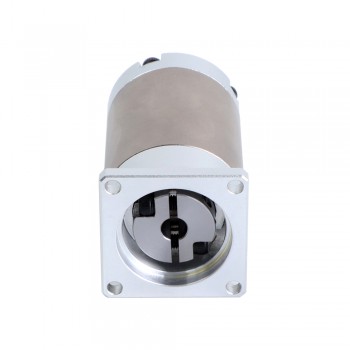

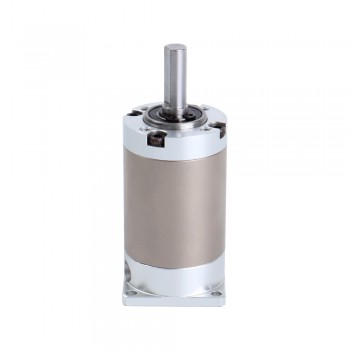

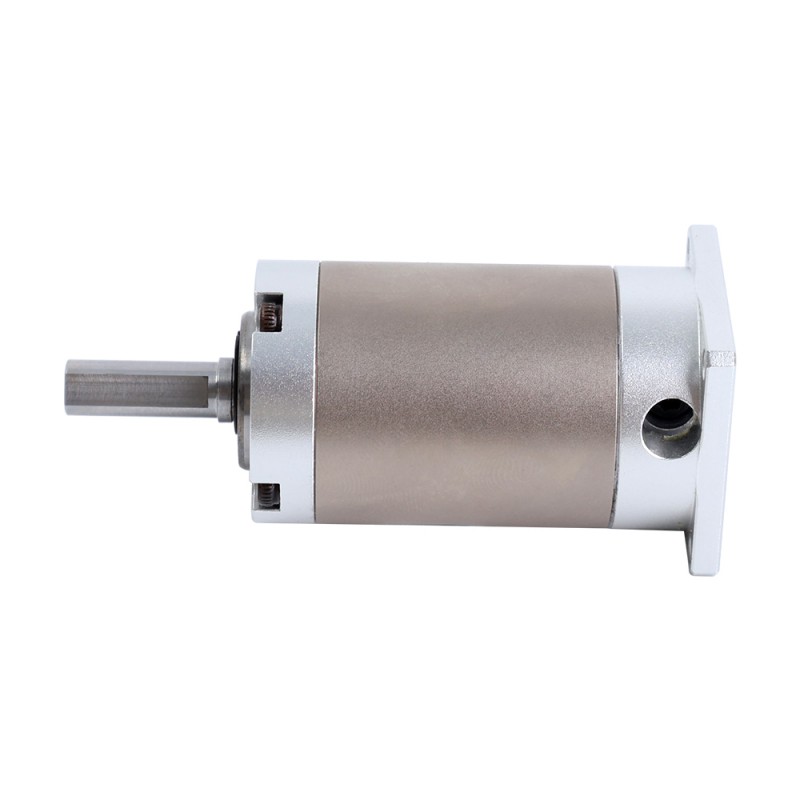

Ce réducteur planétaire de haute précision appartient à la série de réducteurs TQEG, avec un rapport de démultiplication de 100 : 1 et un jeu maximum de 25 arc-min. Ce réducteur planétaire en ligne dispose d'un accouplement d'arbre d'entrée intégré et est compatible avec tout moteur pas à pas, moteur CC sans balais et servomoteur Nema 11 standard.
Spécifications de la boîte de vitesses
Numéro de pièce du fabricant: TQEGS11-G100
Type de boîte à engrenages: planétaire
Rapport de réduction: 100 : 1
Efficacité: 90%
Contrecoup: <=25 arcmin
Couple maximal autorisé: 6 Nm(53,1 lb-in)
Couple admissible au moment: 12 Nm(106,21 lb-in)
Bruit: <=55dB
Indice d'étanchéité: IP54
Durée de vie: 20 000 heures
Spécifications physiques
Dimension de la bride: 28 x 28 mm
Longueur de la boîte de vitesses: 50 mm
Type d'arbre de sortie: D-cut
Diamètre de l'arbre de sortie: Φ6 mm
Longueur de l'arbre de sortie: 20 mm
Diamètre de l'arbre d'entrée: Φ5 mm
Longueur de l'arbre d'entrée: 10,5 mm
| Spécification physique | |
|---|---|
| Taille du cadre(mm) | 28 x 28 |
| Longueur de la boîte de vitesses (mm) | 50 |
| Diamètre de l'arbre d'entrée (mm) | 5 |
| Longueur de l'arbre d'entrée (mm) | 10,5 |
| Diamètre de l'arbre de sortie (mm) | 6 |
| Longueur de l'arbre de sortie (mm) | 20 |
| Costume pour moteur | Nema 11 |
| Rapport de réduction | 100 |
| Contrecoup | <=25 arcmin |
| Type d'arbre de sortie | Arbre de Keyway |
| Type de boîte de vitesses | Série TQEG |
| Type de produit | Réducteur planétaire série TQEG |
