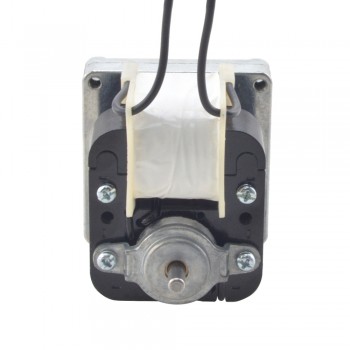

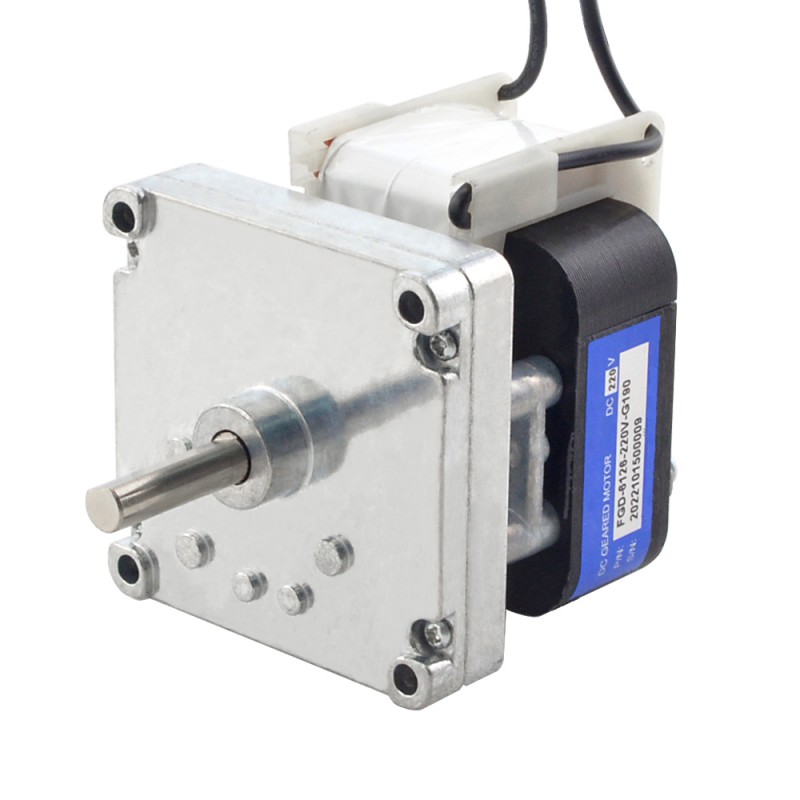

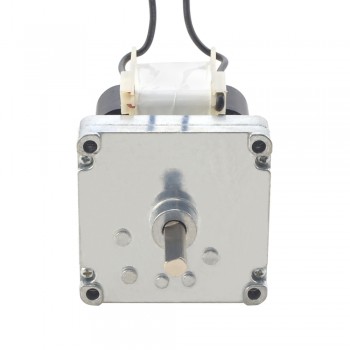

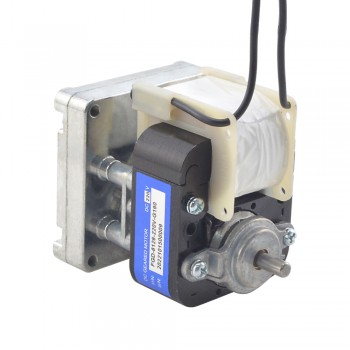

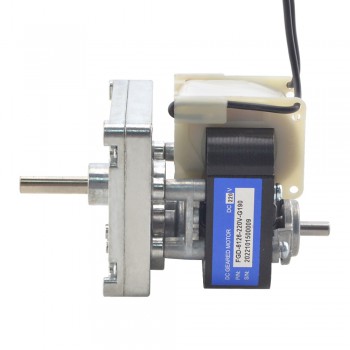

Motoréducteur CA brossé 220V, 20Kg.cm, 4 tr/min, avec boîte de vitesses rectangulaire 190:1
- Manuals and Documentation: Fiche technique complète:
Motoréducteur CA brossé 220V, 20kg.cm, 4 tr/min, avec boîte de vitesses rectangulaire 190:1
Il s'agit d'un moteur à engrenages AC à balais standard de 220 volts, générant 20 kg.cm de couple à 14 tr/min, C'est un petit moteur peu coûteux adapté aux applications à faible couple et à grande vitesse, Combiné avec une boîte de vitesses rectangulaire 190 : 1, ce moteur fournira une plus grande efficacité, un couple plus élevé et un fonctionnement du moteur plus silencieux,
Spécification électrique
Numéro de pièce du fabricant: FGD-6126-220V-G190
Tension nominale: 220V
Couple nominal: 20kg.cm(276,6oz.in)
Courant nominal: <=400mA
Vitesse nominale: 14tr/min
Courant à vide: <=350mA
Vitesse à vide: 14,7tr/min
Sens de rotation: CW/CCW
Type de moteur: Moteur AC brossé
Spécifications de la boîte de vitesses
Type de boîte à engrenages: Boîte de vitesses rectangulaire
Rapport de réduction: 190 : 1
Spécification physique
Longueur du moteur: 26mm
Taille de la boîte de vitesses: 70 x 70 x 18mm
Diamètre de l'arbre avant: Φ8mm
Longueur de l'arbre avant: 27mm
Longueur de D-Cut: 27mm
Diamètre de l'arbre arrière: Φ6mm
Longueur de l'arbre arrière: 12,5mm
| Spécification électrique | |
|---|---|
| Courant Nominal (A) | 0,4 |
| Tension nominale (V) | 220 |
| Couple nominal (kg.cm) | 20 |
| Vitesse nominale (tr/min) | 14 |
| Spécification physique | |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 27 |
| Rapport de réduction | 190 |
| Type d'arbre de sortie | D-cut |
