Motoréducteur roue et vis sans fin Nema 23 4,2A L=113mm avec 10:1 reducteur vis sans fin

Motoréducteur roue et vis sans fin Nema 23 4,2A L=113mm avec 10:1 reducteur vis sans fin

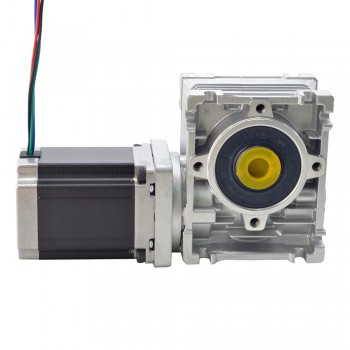

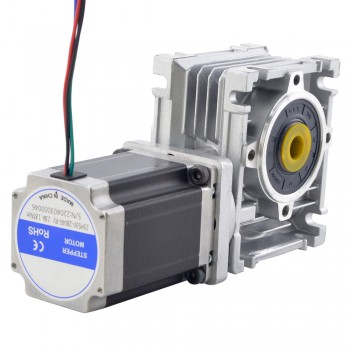

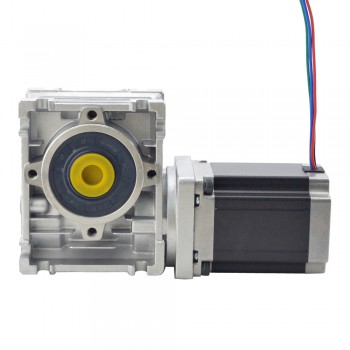

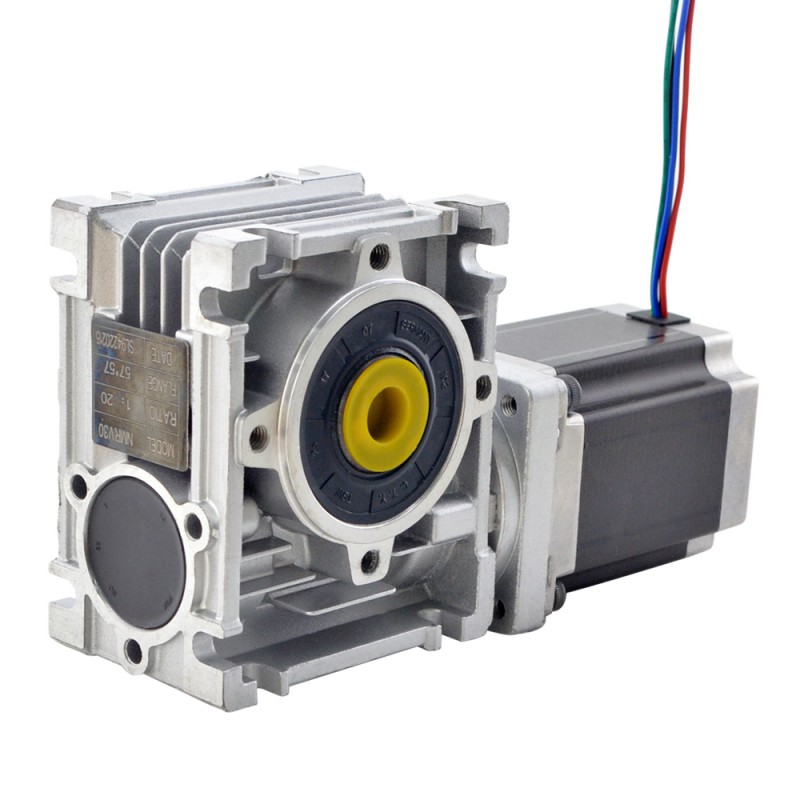

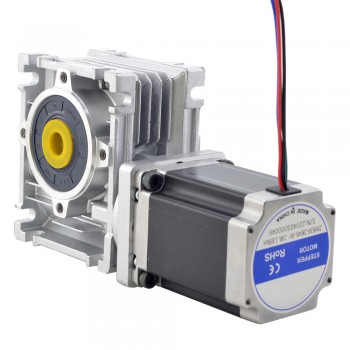

Ce moteur pas à pas de taille Nema 23 est équipé d'un réducteur à vis sans fin 10:1. Le réducteur de vitesse à vis sans fin est livré avec un lubrifiant synthétique longue durée de haute qualité, ce qui le rend sans entretien. Son arbre de sortie est décalé de 90° par rapport au arbre d'entraînement et caractérisé par un rendement élevé et un autoblocage.

Une forte capacité de chargement et de surcharge assure une transmission stable, réduit les vibrations et le bruit. C'est un bon choix pour être appliqué au routeur CNC, à la gravure, au fraisage, au tour, etc.

Spécification électrique

Numéro de pièce du fabricant: 23HS45-4204S-RV30-G10

Type de moteur: Bipolaire pas à pas

Couple de maintien sans boîte de vitesses: 3,0Nm(425oz.in)

Courant/phase: 4,2A

Résistance phase: 0,88ohms

Inductance de Phase: 3,4mH±20%(1KHz)

Spécifications de la boîte de vitesses

Type de boîte à engrenages: Réducteurs à vis sans fin

Rapport de réduction: 10:1

Efficacité: 82%

Contrecoup: <=1°

Couple maximum admissible en sortie: 18Nm(159,31lb-in)

Sortie Charge radiale maximale: 0,75kN

Spécification physique

Dimension de la bride: 57 x 57mm

Longueur du moteur: 113mm

Type de sortie: alésage creux

Diamètre d'alésage de sortie: Φ14mm

Connexion

Ressources

• Fiche technique complète: 23HS45-4204S-RV.pdf, 23HS45-4204S-RV30-G10.pdf
• Courbe de couple: 23HS45-4204S-RV_Torque_Curve.pdf
• NMRV030-40-50.pdf
• NMRV30.STEP
