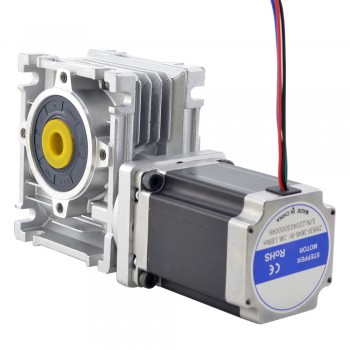

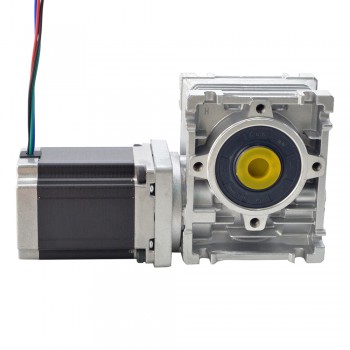

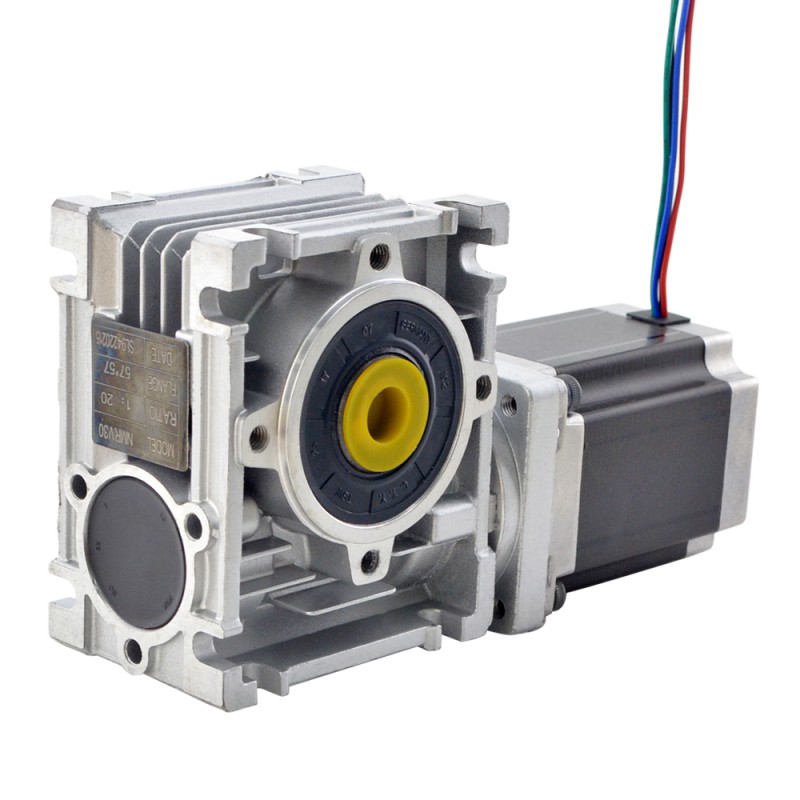

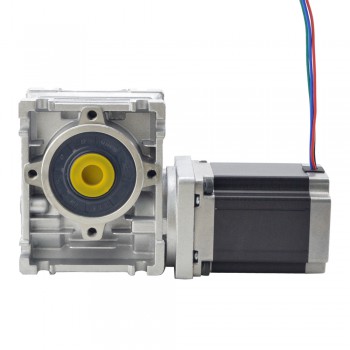

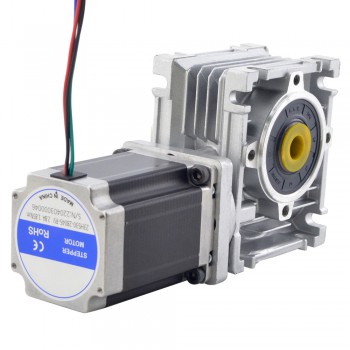

Motoréducteur roue et vis sans fin Nema 23 4,2A L=113mm avec 30:1 reducteur vis sans fin NMRV30
Ce moteur pas à pas de taille Nema 23 est équipé d'un réducteur à vis sans fin 30:1. Le réducteur de vitesse à vis sans fin est livré avec un lubrifiant synthétique longue durée de haute qualité, ce qui le rend sans entretien. Son arbre de sortie est décalé de 90° par rapport au arbre d'entraînement et caractérisé par un rendement élevé et un autoblocage.
Une forte capacité de chargement et de surcharge assure une transmission stable, réduit les vibrations et le bruit. C'est un bon choix pour être appliqué au routeur CNC, à la gravure, au fraisage, au tour, etc.
Spécification électrique
Numéro de pièce du fabricant: 23HS45-4204S-RV30-G30
Type de moteur: Bipolaire pas à pas
Couple de maintien sans boîte de vitesses: 3,0Nm(425oz.in)
Courant/phase: 4,2A
Résistance phase: 0,88ohms
Inductance de Phase: 3,4mH±20%(1KHz)
Spécifications de la boîte de vitesses
Type de boîte à engrenages: Réducteurs à vis sans fin
Rapport de réduction: 30:1
Efficacité: 65%
Contrecoup: <=1°
Couple maximum admissible en sortie: 20Nm(177,01lb-in)
Sortie Charge radiale maximale: 1,08kN
Spécification physique
Dimension de la bride: 57 x 57mm
Longueur du moteur: 113mm
Type de sortie: alésage creux
Diamètre d'alésage de sortie: Φ14mm
Connexion
A+ | A- | B+ | B- |
Noir | Vert | Rouge | Bleu |
Spécification électrique | |
---|---|
Bipolaires / Unipolaire | Bipolaire |
Inductance de Phase(mH) | 3,4 |
Résistance de Phase(ohm) | 0,88 |
Couple de maintien sans boîte de vitesses (N.m) | 3.0 |
Courant (A) | 4,2 |
Spécification physique | |
Longueur du moteur(mm) | 113 |
Taille du cadre(mm) | Nema 23 (57 x 57) |
Longueur de câble(mm) | 500 |
Type de boîte de vitesses | Réducteur à vis sans fin |
Rapport de réduction | 30 |
Contrecoup | <=1 degré |
Indice IP | 40 |
Diamètre d'alésage de sortie (mm) | 14 |
Type de sortie | Alésage creux |
