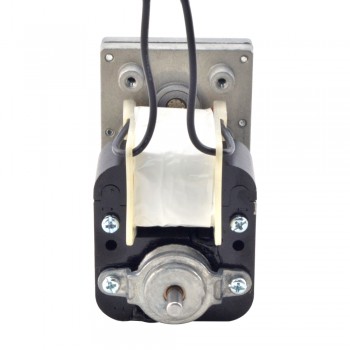

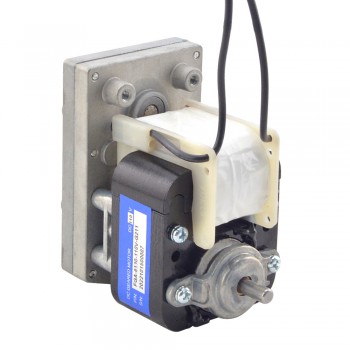

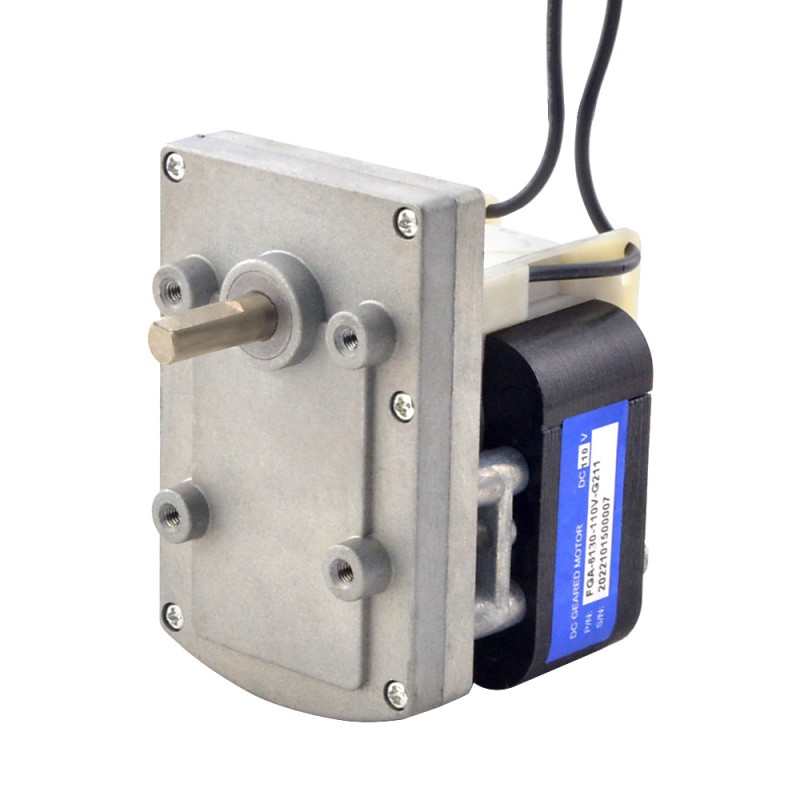

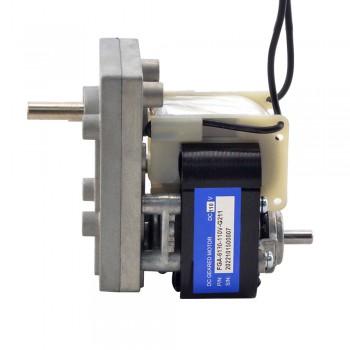

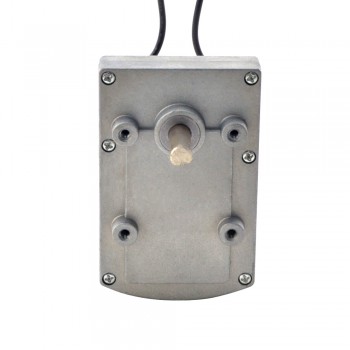

Motoréducteur CA brossé 10V, 40Kg.cm, 15 tr/min, avec boîte de vitesses rectangulaire 211:1
- Manuals and Documentation: Fiche technique complète:
Motoréducteur CA brossé 10V, 40kg.cm, 15 tr/min, avec boîte de vitesses rectangulaire 211:1
Il s'agit d'un moteur à engrenages AC à balais standard de 110 volts, générant 40 kg.cm de couple à 15 tr/min. C'est un petit moteur peu coûteux adapté aux applications à faible couple et à grande vitesse. Combiné avec une boîte de vitesses rectangulaire 211 : 1, ce moteur fournira une plus grande efficacité, un couple plus élevé et un fonctionnement du moteur plus silencieux.
Spécification électrique
Numéro de pièce du fabricant: FGA-6130-110V-G211
Tension nominale: 110V
Couple nominal: 40kg.cm(553,2oz.in)
Courant nominal: <=850mA
Vitesse nominale: 15tr/min
Courant à vide: <=780mA
Vitesse à vide: 15tr/min
Sens de rotation: CW/CCW
Type de moteur: Moteur AC brossé
Spécifications de la boîte de vitesses
Type de boîte à engrenages: Boîte de vitesses rectangulaire
Rapport de réduction: 211 : 1
Spécification physique
Taille du moteur: 61 x 64 x 30mm
Taille de la boîte de vitesses: 95 x 60 x 16mm
Diamètre de l'arbre avant: Φ8mm
Longueur de l'arbre avant: 22mm
Longueur de D-Cut: 16mm
Diamètre de l'arbre arrière: Φ6mm
Longueur de l'arbre arrière: 12,5mm
| Spécification électrique | |
|---|---|
| Courant Nominal (A) | 0,85 |
| Tension nominale (V) | 110 |
| Couple nominal (kg.cm) | 40 |
| Vitesse nominale (tr/min) | 15 |
| Spécification physique | |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 22 |
| Rapport de réduction | 211 |
| Type d'arbre de sortie | D-cut |
