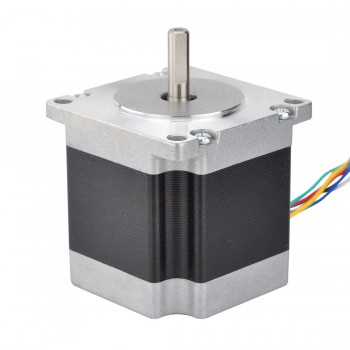

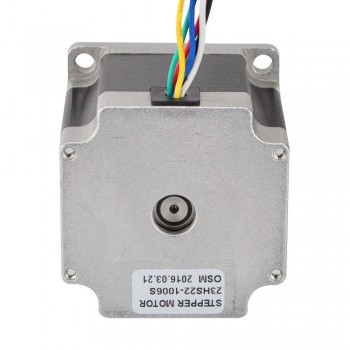

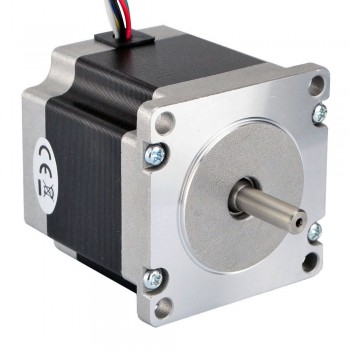

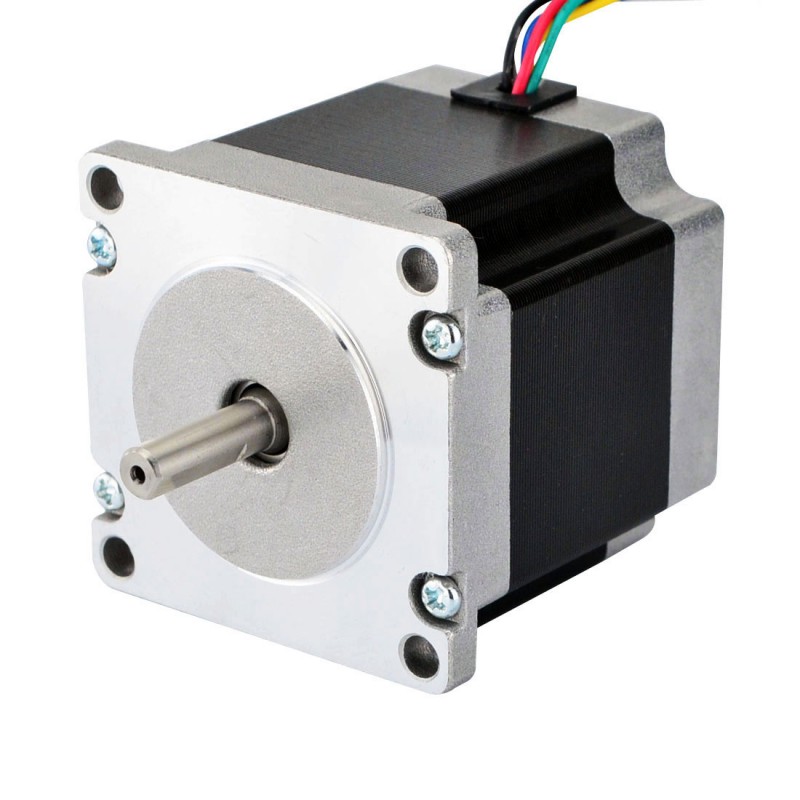

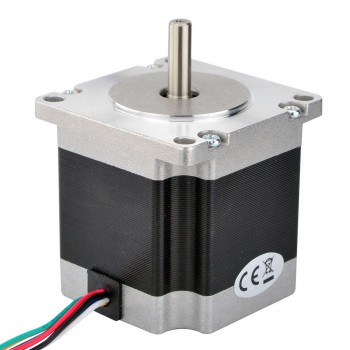

Moteur pas à pas unipolaire nema 23 (90Ncm 23HS22-1006S 1,8 degré 1A 7,4V 6 fils)
Ce moteur pas à pas Nema 23 unipolaire avec angle de pas 1,8deg et taille 57x57x56mm.
Il a 6 fils, chaque phase tire 1,0A, avec un couple de maintien de 0,9Nm (127,5oz.in).
Spécification électrique
- Numéro du modèle: 23HS22-1006S
- Type de moteur: Moteurs pas à pas unipolar
- Angle par pas: 1,8 deg
- Couple de maintien: 0,9Nm(127,5oz.in)
- Courant/phase: 1,0A
- Tension nominale: 7,4V
- Résistance phase: 7,4ohms
- Inductance de Phase: 10mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 56mm
- Diamètre de l'arbre: Φ6,35mm(1/4in)
- Longueur d'arbre: 21mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 6
- Longueur de câble: 500mm
- Poids: 0,7Kg
Rapport
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Noir
|
Jaune
|
Vert
|
Rouge
|
Blanc
|
Bleu
|
Ressources
- Fiche de données: 23HS22-1006S.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Unipolar |
| Couple de maintien (Ncm) | 90 |
| Couple de maintien (oz.in) | 127.5 |
| Inductance de Phase(mH) | 10 |
| Résistance de Phase(ohm) | 7.4 |
| Courant Nominal (A) | 1 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 56 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 6.35 |
| Longueur d'arbre(mm) | 21 |
| Nombre de câble | 6 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 700 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
