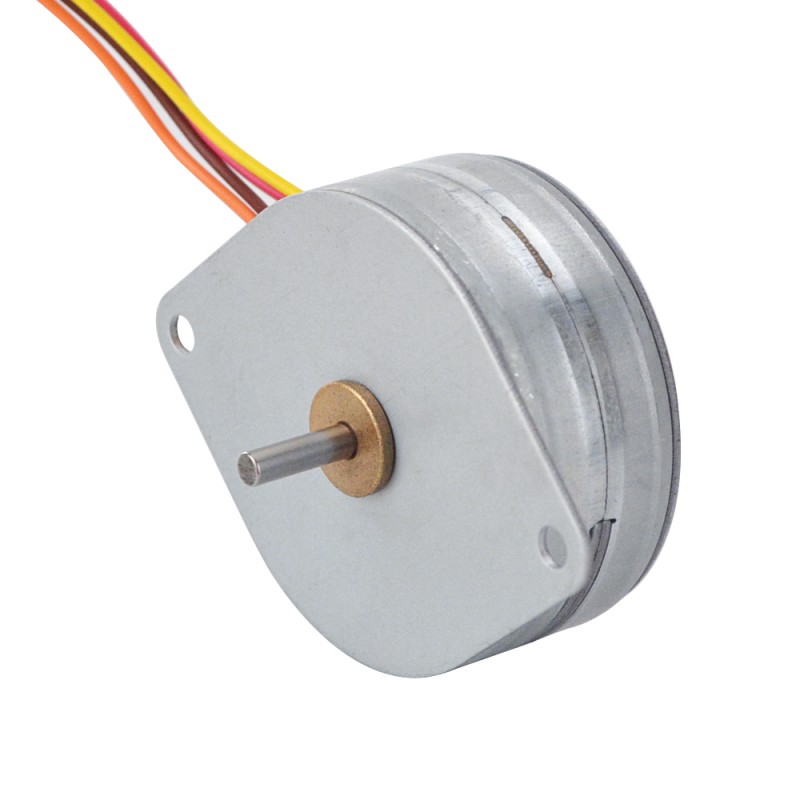

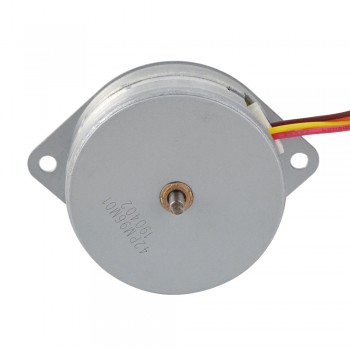

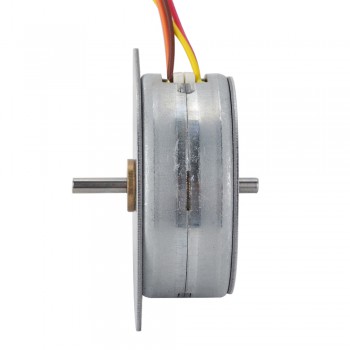

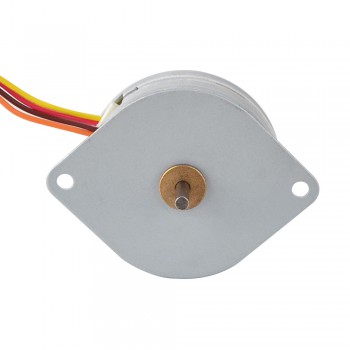

Moteur pas à pas à aimant permanent(PM) 42PM96M01 3,75 degrés 49mN,m 0,42A 4 fils Φ42x18mm
Spécification électrique
- Numéro de pièce du fabricant: 42PM96M01
- Type de moteur: Moteur pas à pas à aimant permanent
- Nombre de phases: 2
- Angle par pas: 3,75 degrés
- Courant/phase: 0,42 A
- Couple de maintien: 49 mN,m(6,94oz.in)
- Couple de détente: 10,78 mN,m(2,521 oz.in)
- Résistance phase: 12 ± 7% ohms(20 ℃)
- Inductance de Phase: 12 mH ± 20%(1KHz)
- Rotor Inertia: moins de 9,6 g,cm2
- Durée de vie: 3000h MIN(20 ℃,200 pps)
Spécification physique
- Dimension de la bride: Φ42 mm
- Longueur du moteur: 18 mm
- Diamètre de l'arbre: Φ3 mm
- Longueur d'arbre: 12 mm

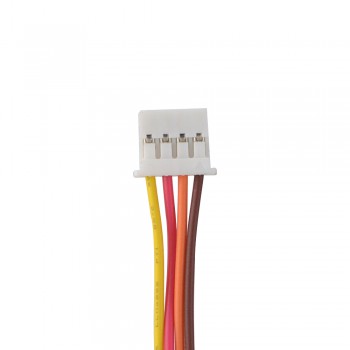

- Nombre de câble: 4 avec connecteur PAP-04V-S
- Longueur de câble: 85 mm
- Poids: 103,5 g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Brun
|
Orange
|
Jaune
|
Rouge
|
| Spécification électrique | |
|---|---|
| Couple de maintien (oz.in) | 6,94 |
| Inductance de Phase(mH) | 12 |
| Résistance de Phase(ohm) | 12 |
| Courant Nominal (A) | 0,42 |
| Angle par pas(°) | 0,42 |
| Nombre de phases | 2 |
| Couple de détente (mN.m) | 10,78 |
| Couple de détente (oz.in) | 2,521 |
| Couple de maintien (mN.m) | 49 |
| Spécification physique | |
| Longueur du moteur(mm) | 18 |
| Taille du cadre(mm) | Φ42 |
| Longueur de câble(mm) | 85 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | Φ3 |
| Longueur d'arbre(mm) | 12 |
